USB

介绍USB的功能和使用方法。

模块介绍

USB全称Universal Serial Bus（通用串行总线），是一种新兴的并逐渐取代其他接口标准的数据通信方式，由 Intel、Compaq、Digital、IBM、Microsoft、NEC及Northern Telecom 等计算机公司和通信公司于1995年联合制定，并逐渐形成了行业标准。

K1共有三个USB控制器，分别为USB2.0 OTG（USB0），USB2.0 Host（USB1），USB3.0 DRD（USB2.0 Port记为USB2、SuperSpeed Port记为USB3）。

Linux中，支持两种USB角色，可以外接USB外设的Host模式和作为USB外设可以接入到其他上位机的Device模式。

功能介绍

USB Host

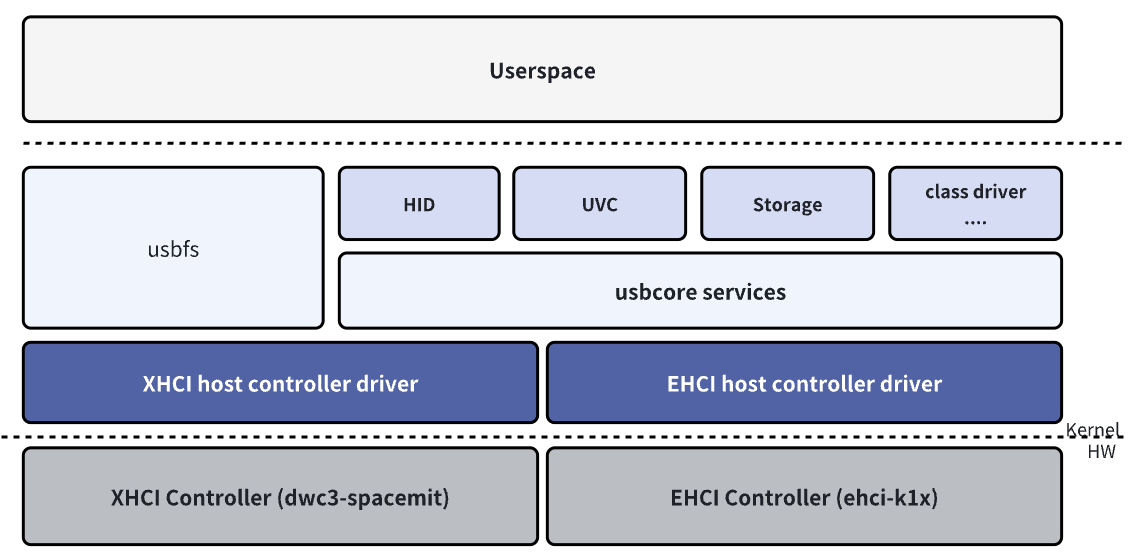

USB Host角色驱动框架图可以分为以下几个层次：

USB Host Controller Driver：这是USB控制器驱动层，负责初始化控制器以及进行底层数据收发操作。
USB Core Services：这是核心层，负责抽象出USB层次和基于URB的传输，并提供接口供上下使用。
USB Class Driver：这是USB设备功能层，负责实现USB设备驱动、USB功能驱动，对接内核其他框架（如HID、UVC、Storage等）。

USB Device

USB Device角色驱动框架图可以分为以下几个层次：

USB Device Controller Driver：这是USB Device角色控制器驱动层，负责初始化控制器及进行底层数据收发操作。
UDC Core：这是核心层，负责抽象出USB Device层次和基于usb_request的传输，并提供接口供上下使用。
Composite: 用于组合多个USB Device功能为一个设备，支持用户空间通过configfs配置，或者legacy驱动硬编码组合好的Functions。
Function Driver：这是USB Device功能层，负责实现USB Device模式的功能驱动，对接内核其他框架（如存储、V4L2、网络等）。

这些层次结构共同构成了Linux系统中USB子系统的框架，确保了USB模块系统中的正常运行和数据传输。

源码结构介绍

USB2.0 OTG控制器驱动代码在drivers/usb目录下：

drivers/usb
|-- phy/
|   |-- phy-k1x-ci-otg.c      # OTG驱动，用于实现EHCI Host和K1X UDC两种模式驱动切换。
|   |-- phy/phy-k1x-ci-usb2.c # PHY驱动。
|-- host/
|   |-- ehci-k1x-ci.c         # EHCI Host模式平台驱动, 需要和EHCI Host驱动组合使用。
|-- gadget/
    |-- udc/
        |-- k1x_udc_core.c    # Device模式驱动。

USB2.0 HOST控制器驱动代码在drivers/usb目录下：

drivers/usb
|-- phy/
|    |-- phy-k1x-ci-usb2.c # PHY驱动。
|-- host/
    |-- ehci-k1x-ci.c     # EHCI Host模式平台驱动, 需要和EHCI Host驱动组合使用。

USB3.0 DRD控制器驱动代码在drivers/usb目录下：

drivers/usb
|-- phy/
|   |-- phy-k1x-ci-usb2.c   # USB3.0复合端口下的USB2.0 PHY驱动。
|-- phy/
|   |-- spacemit/
|       |-- phy-spacemit-k1x-combphy.c # USB3.0 5Gbps PHY驱动。
|-- dwc3/
|   |-- dwc3-spacemit.c    # DWC平台驱动, 需要和DWC3驱动搭配使用。

其他一些组件代码路径如下：

drivers/
|-- extcon/
|    |-- extcon-k1xci.c   # MicroUSB Pin检测连接器驱动,需搭配OTG驱动、Extcon驱动使用。
|-- usb
|    |-- misc/
|        |-- spacemit_onboard_hub.c # 用于板载USB外设供电配置的帮助驱动。

关键特性

USB2.0 OTG

特性

特性	特性说明
支持OTG	支持Host和Device模式切换，并支持idpin+vbuspin检测。
支持HS,FS Host/Device	High Speed(480Mb/s), Full Speed(12Mb/s) Host/Device 模式
支持LS Host Only	支持Low Speed(1.5Mb/s) Host only 模式
支持16 Host Channel	最多支持16 Channel同时传输
支持16 IN + 16 OUT Device端点	16KB Tx Buffer, 2KB Rx Buffer
支持Remote Wakeup	Host模式下支持High Speed, Full Speed, Low Speed Remote Wakeup

性能参数

测试项目	Tx(MB/s)	Rx(MB/s)
U盘测速(HIKISEMI S560 256GB)	32.2	32.4
U盘模式Gadget测速	21.8	14.8

测试方法

# U盘测速：
## host:
fio -name=Tx -ioengine=libaio -direct=1 -iodepth=64 -rw=write -bs=512K -size=1024M -numjobs=1 -group_reporting -filename=/dev/sda
fio -name=Rx -ioengine=libaio -direct=1 -iodepth=64 -rw=read -bs=512K -size=1024M -numjobs=1 -group_reporting -filename=/dev/sda

# U盘模式Gadget：
## device:
gadget-setup msc
## pc:
fio -name=DevRx -ioengine=libaio -direct=1 -iodepth=64 -rw=write -bs=512K -size=100M -numjobs=1 -group_reporting -filename=/dev/sda
fio -name=DevTx -ioengine=libaio -direct=1 -iodepth=64 -rw=read -bs=512K -size=100M -numjobs=1 -group_reporting -filename=/dev/sda

USB2.0 Host

特性

特性	特性说明
支持HS,FS,LS Host	High Speed(480Mb/s), Full Speed(12Mb/s), Low Speed(1.5Mb/s) Host模式
支持16 Host Channel	最多支持16 Channel同时传输
支持Remote Wakeup	Host模式下支持HighSpeed, FullSpeed, LowSpeed Remote Wakeup

性能参数

测试项目	Tx(MB/s)	Rx(MB/s)
U盘测速(HIKISEMI S560 256GB)	32.2	32.4

测试方法

# U盘测速：
fio -name=Tx -ioengine=libaio -direct=1 -iodepth=64 -rw=write -bs=512K -size=1024M -numjobs=1 -group_reporting -filename=/dev/sda
fio -name=Rx -ioengine=libaio -direct=1 -iodepth=64 -rw=read -bs=512K -size=1024M -numjobs=1 -group_reporting -filename=/dev/sda

USB3.0 DRD

特性

特性	特性说明
支持OTG	支持Host和Device模式切换
支持SS Host/Device	Super Speed(5Gbps/s) Host/Device 模式
兼容HS,FS Host/Device	High Speed(480Mb/s), Full Speed(12Mb/s) Host/Device 模式
支持LS Host Only	支持Low Speed(1.5Mb/s) Host only 模式
支持32 Device端点	支持动态分配
支持低功耗	USB2.0 Suspend, USB3.0 U1, U2, U3
支持Remote Wakeup	Host模式下支持SuperSpeed, HighSpeed, FullSpeed, LowSpeed Remote Wakeup

性能参数

测试项目	Tx(MB/s)	Rx(MB/s)
U盘测速(HIKISEMI S560 256GB)(SuperSpeed)	345	343
U盘测速(HIKISEMI X301 64GB)(HighSpeed)	27.1	30.2
U盘模式Gadget测速(SuperSpeed)	349	328

测试方法

# U盘测速:
fio -name=Tx -ioengine=libaio -direct=1 -iodepth=64 -rw=write -bs=512K -size=1024M -numjobs=1 -group_reporting -filename=/dev/sda
fio -name=Rx -ioengine=libaio -direct=1 -iodepth=64 -rw=read -bs=512K -size=1024M -numjobs=1 -group_reporting -filename=/dev/sda

# U盘模式Gadget测速(SuperSpeed):
## device:
USB_UDC=c0a00000.dwc3 gadget-setup uas:/dev/nvme0n1p1
## pc:
fio -name=DevRx -rw=write -bs=512k -size=5G -numjobs=1 -iodepth=32 -group_reporting -direct=1 -ioengine=libaio -filename=/dev/sda
fio -name=DevTx -rw=read -bs=512k -size=5G -numjobs=1 -iodepth=32 -group_reporting -direct=1 -ioengine=libaio -filename=/dev/sda

配置介绍

主要包括驱动使能配置和dts配置

USB2.0 OTG配置介绍

CONFIG配置

CONFIG_K1XCI_USB2_PHY为USB2.0 OTG的PHY提供支持，默认Y。

Device Drivers
         -> USB support (USB_SUPPORT [=y])
           -> USB Physical Layer drivers
             -> K1x ci USB 2.0 PHY Driver (K1XCI_USB2_PHY [=y])

CONFIG_USB_K1X_UDC为USB2.0 OTG的Device功能提供支持，默认Y。

Device Drivers
         -> USB support (USB_SUPPORT [=y])
           -> USB Gadget Support (USB_GADGET [=y])
             -> USB Peripheral Controller
               -> Spacemit K1X USB2.0 Device Controller (USB_K1X_UDC [=y])

CONFIG_USB_EHCI_K1X为USB2.0 OTG的Host功能提供支持，默认Y。

Device Drivers
         -> USB support (USB_SUPPORT [=y])
           -> EHCI HCD (USB 2.0) support (USB_EHCI_HCD [=y])
             -> EHCI support for Spacemit k1x USB controller (USB_EHCI_K1X [=y])

CONFIG_USB_K1XCI_OTG为USB2.0 OTG的OTG角色切换提供支持，默认Y。

Device Drivers
         -> USB support (USB_SUPPORT [=y])
           -> USB Physical Layer drivers
             -> Spacemit K1-x USB OTG support (USB_K1XCI_OTG [=y])

CONFIG_EXTCON_USB_K1XCI为USB2.0 OTG用于MicroUSB接口的的ID Pin+Vbus Pin检测连接器驱动提供支持，默认Y。

Device Drivers
         -> External Connector Class (extcon) support (EXTCON [=y])
           -> Spacemit K1-x USB extcon support (EXTCON_USB_K1XCI [=y])

DTS配置

USB2.0 OTG支持4种配置模式，通常情况下配置为以Device Only模式工作。

如果支持手动切换Host，推荐配置为 以OTG模式工作(基于usb-role-switch) 并且配置为默认Device角色。

如果支持自动切换双角色（如Type-C OTG接口），推荐配置为以OTG模式工作(基于usb-role-switch)，并接入Type-C驱动或者GPIO检测。

以Device Only 模式工作

USB2.0 OTG 控制器 device 模式对应的设备树节点为 udc，作为 device 模式工作时，需要配置 dts

disable ehci节点，otg节点。
enable usbphy节点。
udc节点的 spacemit,udc-mode 属性为 MV_USB_MODE_UDC 来选择 device 模式。

方案 dts 配置如下：

&usbphy {
        status = "okay";
};
&udc {
        spacemit,udc-mode = <MV_USB_MODE_UDC>;
        status = "okay";
};
&ehci {
        status = "disabled";
};
&otg {
        status = "disabled";
};

以Host Only模式工作

USB2.0 OTG 控制器 host 模式对应的设备树节点为 ehci，作为 host 模式工作时，可以通过 dts 配置:

disable udc 节点，otg节点。
ehci节点的spacemit,udc-mode 属性为 MV_USB_MODE_HOST（默认值）来选择 host 模式。
如果host需要适用GPIO控制vbus开关，可以使用spacemit_onboard_hub驱动配置。
可选属性spacemit,reset-on-resume，用于控制系统休眠唤醒后是否reset控制器。

&usbphy {
        status = "okay";
};
&udc {
        status = "disabled";
};
&ehci {
        spacemit,reset-on-resume;
        spacemit,udc-mode = <MV_USB_MODE_HOST>;
        status = "okay";
};
&otg {
        status = "disabled";
};

以OTG模式工作(基于usb-role-switch)

此配置模式适合大部分方案，可接入Type—C角色检测、GPIO角色检测、支持用户手动切换等。

需要为 otg 节点配置usb-role-switch属性，以启用对role-switch的支持，通常适用于typec连接器，也支持其他如GPIO检测，具体接入方法可参考Linux内核文档usb-connector、typec相关章节。配置后，/sys/class/usb_role/下会出现一个 mv-otg-role-switch 节点。

通过启用otg节点，并且配置otg节点的role-switch-user-control属性。

otg节点支持配置vbus-gpios用于控制角色切换时的vbus。

otg节点的role-switch-default-mode属性决定开机后的默认角色，可选host，peripheral。

otg节点的role-switch-user-control属性决定用户是否可以通过sysfs的/sys/class/usb_role/mv-otg-role-switch/role手动控制角色切换。

&usbphy {
        status = "okay";
};

&otg {
        usb-role-switch;
        role-switch-user-control;
        spacemit,reset-on-resume;
        role-switch-default-mode = "host";
        vbus-gpios = <&gpio 123 0>;
        status = "okay";
        /* 可选
        typec_connector {
             ....
        }
        */
};

&udc {
        spacemit,udc-mode = <MV_USB_MODE_OTG>;
        status = "okay";
};

&ehci {
        spacemit,udc-mode = <MV_USB_MODE_OTG>;
        status = "okay";
};

以OTG模式工作(基于K1 EXTCON)

此配置只适用于MicroUSB接口，且需要支持VBUS PIN、ID PIN检测OTG自动切换角色的方案。

以 otg(基于K1 EXTCON)模式工作，硬件方案需要进行如下设计：

USB_ID0 Pin（INPUT）接入 OTG MicroUSB ID Pin。（ID 接地 USB2.0 OTG 作为 host 工作, ID 悬空/高 USB2.0 OTG 作为 device 工作）。
VBUS_ON0 Pin （INPUT）接入 OTG MicroUSB VBUS Pin，当 VBUS 有对外输出或外部输入时，VBUS_ON0 为高。
需要选择一个Pin配置为VBUS开关（可选GPIO63或GPIO127）配置为drive_vbus0_iso功能，用于驱动根据是否处于 host 模式下开关的对外 5v 供电开关。
在drive_vbus0_iso输出高以前，VBUS_ON0 不能为高，MicroUSB也不能对外供电，防止造成硬件损坏。
USB2.0 OTG Port 切换为 device 模式下时，端口接入外部 vbus 供电后，VBUS_ON0 需被拉高。

dts 需要进行下面的配置：

使用 pinctrl 把 GPIO64(另可选GPIO125)配置为 VBUS_ON0 功能，把 GPIO65(另可选GPIO126)配置为USB_ID0功能，用于检测 otg 接口状态。
使能 usbphy、extcon、otg、udc、ehci 节点。
把 dts 中 udc 节点、ehci 节点、otg 节点的 spacemit,udc-mode 属性配置为 MV_USB_MODE_OTG。
在 dts 中需要通过 otg 节点和 udc 节点的 spacemit,extern-attr 配置 vbus 和 idpin 的检测支持，配置为 MV_USB_HAS_VBUS_IDPIN_DETECTION。

otg 节点方案 dts 配置示例如下（假设使用 pinctrl 配置采用 k1-x_pinctrl.dtsi 中的 pinctrl_usb0_1 节点），参考 k1-x_evb.dts：

&pinctrl{
   pinctrl_usb0_1: usb0_1_grp {
       pinctrl-single,pins =<
               K1X_PADCONF(GPIO_64, MUX_MODE1, (EDGE_NONE | PULL_DOWN | PAD_1V8_DS2)) /* vbus_on0 */
               K1X_PADCONF(GPIO_65, MUX_MODE1, (EDGE_NONE | PULL_UP   | PAD_1V8_DS2)) /* usb_id0 */
               K1X_PADCONF(GPIO_63, MUX_MODE1, (EDGE_NONE | PULL_DOWN | PAD_1V8_DS2)) /* drive_vbus0_iso */ >;
   };
};
&extcon {
        status = "okay";
};
&otg {
        spacemit,udc-mode = <MV_USB_MODE_OTG>;
        spacemit,extern-attr = <MV_USB_HAS_VBUS_IDPIN_DETECTION>;
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_usb0_1>;
        status = "okay";
};
&usbphy {
        status = "okay";
};
&udc {
        spacemit,udc-mode = <MV_USB_MODE_OTG>;
        spacemit,extern-attr = <MV_USB_HAS_VBUS_IDPIN_DETECTION>;
        status = "okay";
};
&ehci {
        spacemit,udc-mode = <MV_USB_MODE_OTG>;
        status = "okay";
};

USB休眠唤醒

K1 USB支持两种系统休眠策略，一种是reset-resume策略，保持USB最低功耗，一种是no-reset策略。 USB2.0 OTG需要在otg节点和ehci节点配置 spacemit,reset-on-resume 属性使能reset-resume。

如果需要支持USB Remote Wakeup：
需要对ehci节点，otg节点禁用 spacemit,reset-on-resume 属性，并且启用 wakeup-source 属性。此外系统pmu需要使能usb唤醒的唤醒源，参考下文章节。

&otg {
        /*spacemit,reset-on-resume;*/
        wakeup-source;
        .... 其他参数省略，请参照上面的配置
};
&ehci {
        /*spacemit,reset-on-resume;*/
        wakeup-source;
        .... 其他参数省略，请参照上面的配置
};

USB2.0 HOST配置介绍

CONFIG配置

CONFIG_K1XCI_USB2_PHY为USB2.0 HOST的PHY提供支持，默认Y。

Device Drivers
         -> USB support (USB_SUPPORT [=y])
           -> USB Physical Layer drivers
             -> K1x ci USB 2.0 PHY Driver (K1XCI_USB2_PHY [=y])

CONFIG_USB_EHCI_K1X为USB2.0 HOST的Host功能提供支持，默认Y。

Device Drivers
         -> USB support (USB_SUPPORT [=y])
           -> EHCI HCD (USB 2.0) support (USB_EHCI_HCD [=y])
             -> EHCI support for Spacemit k1x USB controller (USB_EHCI_K1X [=y])

DTS配置

以Host Only模式工作

USB2.0 HOST支持配置为以Host Only模式工作。

USB2.0 HOST 控制器 host 模式对应的设备树节点为 ehci1，作为 host 模式工作时，可以通过 dts 配置:

ehci1节点的spacemit,udc-mode 属性为 MV_USB_MODE_HOST（默认值）来选择 host 模式。
如果host需要适用GPIO控制vbus开关，可以使用spacemit_onboard_hub驱动配置。
可选属性spacemit,reset-on-resume，用于控制系统休眠唤醒后是否reset控制器。

&usbphy1 {
        status = "okay";
};
&ehci1 {
        spacemit,reset-on-resume;
        spacemit,udc-mode = <MV_USB_MODE_HOST>;
        status = "okay";
};

USB休眠唤醒

K1 USB支持两种系统休眠策略，一种是reset-resume策略，保持USB最低功耗，一种是no-reset策略。 USB2.0 HOST控制器需要在ehci1节点配置 spacemit,reset-on-resume 属性使能reset-resume。

如果需要支持USB Remote Wakeup：
需要对ehci1节点禁用 spacemit,reset-on-resume 属性，并且启用 wakeup-source 属性。此外系统pmu需要使能usb唤醒的唤醒源，见下文章节。

&ehci1 {
        /*spacemit,reset-on-resume;*/
        wakeup-source;
        .... 其他参数省略，请参照上面的配置
};

USB3.0 DRD配置介绍

CONFIG配置

CONFIG_K1XCI_USB2_PHY为USB3.0 DRD的USB2.0 Port提供PHY支持，默认Y。

Device Drivers
         -> USB support (USB_SUPPORT [=y])
           -> USB Physical Layer drivers
             -> K1x ci USB 2.0 PHY Driver (K1XCI_USB2_PHY [=y])

CONFIG_PHY_SPACEMIT_K1X_COMBPHY为USB3.0 DRD的SuperSpeed PHY提供支持，默认Y。

Device Drivers
         -> PHY Subsystem
           -> Spacemit K1-x USB3&PCIE combo PHY driver (PHY_SPACEMIT_K1X_COMBPHY [=y])

CONFIG_USB_DWC3_SPACEMIT 为Spacemit USB3.0 DRD控制器驱动提供平台支持，默认情况下，此选型为Y

Device Drivers
         -> USB support (USB_SUPPORT [=y])
           -> DesignWare USB3.0 DRD Core Support (USB_DWC3 [=y])
             -> Spacemit Platforms (USB_DWC3_SPACEMIT [=y])

CONFIG_USB_DWC3_DUAL_ROLE为USB3.0 DRD控制器提供双模式支持，默认情况下，此选型为Y，实际角色可以由设备树配置。也可选择配置为单Host模式或者单Device模式。

Device Drivers
         -> USB support (USB_SUPPORT [=y])
           -> DesignWare USB3.0 DRD Core Support (USB_DWC3 [=y])
            -> DWC3 Mode Selection (<choice> [=y])
             -> Dual Role mode (USB_DWC3_DUAL_ROLE [=y])

DTS配置

以Host Only模式工作

USB3.0 DRD控制器的设备树节点为 usbdrd3。对应 high-speed utmi phy 节点为 usb2phy，对应 superspeed pipe phy 节点为 combphy，使用 USB3.0 DRD 控制器时需要使能这两个节点。phy 节点无参数配置。

&usb2phy {
        status = "okay";
};
&combphy {
        status = "okay";
};

USB3.0 DRD控制器有部分参数通过 dts 的 usbdrd3 节点的子节点 dwc3 节点配置，需要配置部分quirk参数如下：

&usbdrd3 {
        status = "okay";
        dwc3@c0a00000 {
                dr_mode = "host";
                phy_type = "utmi";
                snps,hsphy_interface = "utmi";
                snps,dis_enblslpm_quirk;
                snps,dis_u2_susphy_quirk;
                snps,dis_u3_susphy_quirk;
                snps,dis-del-phy-power-chg-quirk;
                snps,dis-tx-ipgap-linecheck-quirk;
                snps,parkmode-disable-ss-quirk;
        };
};

如果host需要使用GPIO控制vbus开关，可以使用spacemit_onboard_hub驱动配置。

以Device Only模式工作

USB3.0 DRD 控制器的角色通过 usbdrd3 节点的子节点 dwc3 的 dr_mode 属性配置，可选 host 、 peripheral 、 otg 。 dr_mode 属性配置为 peripheral 则以 device only 模式工作。

以DRD模式工作

配置 dr_mode 为 otg 模式时，dts 节点中需要配置 usb-role-switch 布尔属性为真。可以通过 role-switch-default-mode 字符串属性配置对应的默认角色，可选值为 host 、 peripheral。

&usbdrd3 {
dwc3@c0a00000 {
        dr_mode = "otg";
        usb-role-switch;
        .... 其他参数省略，请参照上面的配置
        role-switch-default-mode = "host";
};
};

配置后，/sys/class/usb_role/下会出现一个 c0a00000.dwc3-role-switch 节点。目前 dwc3 驱动仅支持通过 debugfs 进行角色切换：

# 查看控制器当前角色：
cat /sys/kernel/debug/usb/c0a00000.dwc3/mode
# 切换至 host 角色：
echo host > /sys/kernel/debug/usb/c0a00000.dwc3/mode
# 切换至 device 角色：
echo device > /sys/kernel/debug/usb/c0a00000.dwc3/mode

以上是支持手动切换控制器角色的配置说明，如果需要支持自动检测 otg 的功能需要配置额外的检测芯片驱动，参考内核文档extcon、typec、usb-connector相关内容。

如果host需要适用GPIO控制vbus开关，可以使用spacemit_onboard_hub驱动配置。

对于 usb3.0 device 的使用场景，建议role-switch 上报源（如typec驱动）遵守检测到 device disconnect 时（通常为检测到 vbus 断开，typec则检测到detach）上报 USB_ROLE_NONE 状态，并且在设备树节点为 dwc3@c0a00000 启用 monitor-vbus 属性，配置后控制器将依赖 USB_ROLE_NONE 状态做断开检测进行软件重置，得到更好的兼容性，基于typec上报参考内核typec文档。基于GPIO上报的示例如下：

&usbdrd3 {
dwc3@c0a00000 {
        dr_mode = "otg";
        .... 其他参数省略，请参照上面的配置
        monitor-vbus;
        usb-role-switch;
        role-switch-default-mode = "peripheral";
        connector {
                /* Report vbus connection state from MCU */
                compatible = "gpio-usb-b-connector", "usb-b-connector";
                type = "micro";
                label = "Type-C";
                vbus-gpios = <&gpio 78 GPIO_ACTIVE_HIGH>;
        };
};
};

以High-Speed Only模式工作/与PCIE0共同工作

USB3.0 DRD控制器物理上有两个 Port，其中 USB2.0 Port记为USB2、SuperSpeed Port记为USB3。

且SuperSpeed Port PHY与PCIE0共用，因此启用USB3.0 DRD且需要SuperSpeed 5Gbps支持时，无法使用PCIE0；仅支持 USB2 Port(480Mbps) 和 PCIE0 共用。

对于方案设计需要拆开USB2硬件网络和USB3/PCIE0硬件网络, 可以对dts做如下修改：

删除usbdrd3节点的phys和phy-names属性，启用dwc3@c0a00000节点的maximum-speed属性并配置为high-speed，这样会限制USB3.0 DRD控制器只启用其USB2 Port。

方案dts配置示例如下：

&usbdrd3 {
        status = "okay";
        ......(其他配置见上文)
        /* Do not init PIPE3 phy for PCIE0 */
        /delete-property/ phys;
        /delete-property/ phy-names;
        dwc3@c0a00000 {
                maximum-speed = "high-speed";
                ......（其他配置见上文）
        };
};

&pcie0_rc {
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_pcie0_2>;
        status = "okay";
};

USB休眠唤醒

K1 USB支持两种系统休眠策略，一种是reset-resume策略，保持USB最低功耗，一种是no-reset策略。 USB3.0 DRD控制器需要在usbdrd3节点配置reset-on-resume属性使能reset-resume。

如果需要支持USB Remote Wakeup：
需要对usbdrd3节点禁用 reset-on-resume 属性，并且启用 wakeup-source 属性。此外系统pmu需要使能usb唤醒的唤醒源，见下文章节。

&usbdrd3 {
        /*reset-on-resume;*/
        wakeup-source;
        .... 其他参数省略，请参照上面的配置
};

其他USB配置介绍

其他USB CONFIG配置

CONFIG_USB为USB总线协议提供支持，默认情况，此选项为Y

Device Drivers
         -> USB support (USB_SUPPORT [=y])

对于U盘、USB网卡、USB打印机等配置需要打开，常用的选型默认Y，此处不一一列举。

CONFIG_USB_ROLE_SWITCH为基于role-switch的模式切换提供支持（如Type-C接口OTG可能使用）:

Device Drivers
       -> USB support (USB_SUPPORT [=y])
           -> USB Role Switch Support (USB_ROLE_SWITCH [=y])

CONFIG_USB_GADGET为USB Device模式提供支持，默认，此选项为Y

Device Drivers
         -> USB support (USB_SUPPORT [=y])
           -> USB Gadget Support (USB_GADGET [=y])

CONFIG_USB_GADGET下可选支持Configfs配置的function，如RNDIS，此处根据实际需求配置，默认常用的已打开。

Device Drivers
         -> USB support (USB_SUPPORT [=y])
           -> USB Gadget Support (USB_GADGET [=y])
             -> USB Gadget functions configurable through configfs (USB_CONFIGFS [=y])
               -> RNDIS (USB_CONFIGFS_RNDIS [=y])
               -> Function filesystem (FunctionFS) (USB_CONFIGFS_F_FS [=y])
               -> USB Webcam function (USB_CONFIGFS_F_UVC [=y])
               -> ....

CONFIG_SPACEMIT_ONBOARD_USB_HUB为板载USB外设供电配置的帮助驱动提供支持。

Device Drivers
        -> USB support (USB_SUPPORT [=y])
          -> Spacemit onboard USB hub support (SPACEMIT_ONBOARD_USB_HUB [=y])

其他USB DTS配置

目前支持通过spacemit_onboard_hub驱动配置开机自动配置部分USB相关上电逻辑，主要用于板载VBUS开关、需要上电的hub使用。驱动的compatible为"spacemit,usb3-hub"，支持配置两组GPIO:

hub-gpios：用于hub上电。
vbus-gpios：用于对外vbus供电。

支持属性：

hub_inter_delay_ms: int, hub-gpios中的gpio之间的延迟。
vbus_inter_delay_ms: int, vbus-gpios中gpio之间的延迟。
vbus_delay_ms: int, 配置hub上电后多久才能打开vbus。
suspend_power_on: bool, 系统休眠时是否保留电源。需要支持USB Remote Wakeup（如键盘鼠标唤醒），此项必须配置。

DTS配置示例：

usb2hub: usb2hub {
        compatible = "spacemit,usb3-hub";
        hub-gpios = <&gpio 74 0>;
        vbus-gpios = <&gpio 91 0 &gpio 92 0>;
        status = "okay";
};

USB休眠唤醒配置介绍

供电设计

休眠需要低功耗的场景，建议休眠时关闭USB对外5V VBUS供电，对于USB供电支持GPIO控制的方案，可以参考其他USB DTS配置中关于spacemit_onboard_hub驱动的配置说明。

对于以下场景，休眠时需要保留USB对外5V VBUS（或板载USB外设供电）供电：

支持USB Remote Wakeup如USB键盘鼠标唤醒的功能。
需要打开摄像头视频流进入休眠，唤醒后恢复上层应用视频流的应用场景。部分摄像头如果休眠断电不支持恢复。
对于存在上电后初始化较久的设备（从上电到响应枚举大于2s，如部分4G模组），需要休眠唤醒过程不出现设备断开重连接的行为，建议休眠时不要关闭电源供电。
对于适应设备兼容性及需要使用USB对外提供供电的其他场景。

对于以下场景，休眠时需要保持对SOC的USB模块1.8V供电（AVDD18_USB, AVDD18_PCIE）：

支持USB Remote Wakeup如USB键盘鼠标唤醒的功能。
未启用 reset-on-resume/spacemit,reset-on-resume的情况（见各控制器章节）。

CONFIG配置

需要使能 CONFIG_PM_SLEEP。

DTS配置

这里介绍如何使能系统的USB唤醒源，各个控制器的DTS配置请参考控制器相关章节。如果需要支持USB Remote Wakeup如USB键盘鼠标从休眠唤醒系统的功能，需要为设备树下soc->pmu->power节点配置 pmu_wakeup5 bool属性。

DTS示例：

&pmu {
	power: power-controller {
		pmu_wakeup5;
	};
};

接口介绍

API介绍

Host API介绍

USB host端接入的设备通常会接入系统其他子系统，如U盘存储设备接入存储子系统、USB HID接入INPUT子系统等，请参阅相关的Linux内核API介绍。

如果需要开发自定义协议的USB外设驱动，可参考Linux内核driver-api/usb/writing_usb_driver进行内核态驱动开发或参考libusb文档进行用户态驱动开发。

Device API介绍

USB Device支持通过Configfs配置，请参考Linux内核文档usb/gadget_configfs，部分功能需要搭配应用层服务程序使用。

此外SpacemiT提供了bianbu-linux/usb-gadget工具，其中有使用Configfs配置USB Device的脚本可供使用和参考，请参阅对应页面的帮助文档。

如果需要开发自定义协议的USB Device模式驱动，可基于FunctionFS开发用户态驱动，可参考Linux内核文档usb/functionfs和Linux内核源码目录tools/usb/ffs-aio-example案例。

Debug介绍

通用USB Host Debug介绍

sysfs

查看USB设备信息

ls /sys/bus/usb/devices/
1-0:1.0  1-1.1:1.0  1-1.3      1-1.4:1.0  2-1.1      2-1.1:1.2  2-1.5:1.0  usb1
...

sysfs 下的 usb 路径命名如下：

<bus>-<port[.port[.port]]>:<config>.<interface>

其中对于Device层级的sysfs目录，可以查询到对应设备的一些信息，选取常用介绍如下：

idProduct, idVendor: USB设备的PID和VID。
product: 产品名称字符串。
speed: 如480为USB2.0 high-speed, 5000为USB3.0 SuperSpeed。

更多内容可参考Linux内核 ABI/stable/sysfs-bus-usb, ABI/testing/sysfs-bus-usb等文档。

debugfs

查询USB的设备信息

cat /sys/kernel/debug/usb/devices

T:  Bus=01 Lev=00 Prnt=00 Port=00 Cnt=00 Dev#=  1 Spd=480  MxCh= 1
B:  Alloc=  0/800 us ( 0%), #Int=  0, #Iso=  0
D:  Ver= 2.00 Cls=09(hub  ) Sub=00 Prot=01 MxPS=64 #Cfgs=  1
P:  Vendor=1d6b ProdID=0002 Rev= 6.06
S:  Manufacturer=Linux 6.6.36+ ehci_hcd
S:  Product=Spacemit EHCI
S:  SerialNumber=mv-ehci1
C:* #Ifs= 1 Cfg#= 1 Atr=e0 MxPwr=  0mA
I:* If#= 0 Alt= 0 #EPs= 1 Cls=09(hub  ) Sub=00 Prot=00 Driver=hub
E:  Ad=81(I) Atr=03(Int.) MxPS=   4 Ivl=256ms
......

USB2.0 OTG Debug介绍

Device模式下的Debug信息：暂不支持。

Host模式下的Debug信息：

# cd /sys/kernel/debug/usb/ehci/mv-ehci/
bandwidth: 可以查看控制器当前分配的带宽。
periodic: 可以查看当前周期性传输的Debug信息。
register: dump ehci控制器寄存器。

OTG的Debug信息：如果DTS中配置了相关属性，可以在以下节点查看到 USB2.0 OTG Port的当前角色信息，支持手动切换角色。

cat /sys/class/usb_role/mv-otg-role-switch/role
device

echo host > /sys/class/usb_role/mv-otg-role-switch/role
cat /sys/class/usb_role/mv-otg-role-switch/role
host

USB2.0 HOST Debug介绍

Host模式下的Debug信息：

# cd /sys/kernel/debug/usb/ehci/mv-ehci1/
bandwidth: 可以查看控制器当前分配的带宽。
periodic: 可以查看当前周期性传输的Debug信息。
register: dump ehci控制器寄存器。

USB3.0 DRD Debug介绍

Device模式下的Debug信息：

# cd /sys/kernel/debug/usb/c0a00000.dwc3
link_state: 查看Device模式下时的链路状态。

Host模式下的Debug信息：

# cd /sys/kernel/debug/usb/xhci/xhci-hcd.0.auto
# 查看USB3.0 USB2.0 Port端口信息
cat ports/port01/portsc
Powered Connected Enabled Link:U0 PortSpeed:3 Change: Wake:
# 查看USB3.0的SS Port信息
cat ports/port02/portsc
Powered Connected Enabled Link:U3 PortSpeed:4 Change: Wake: WDE WOE

DRD的Debug信息：

cat /sys/kernel/debug/usb/c0a00000.dwc3/mode
device
# 手动切换数据角色(需要DTS配置dr_mode=otg)
echo host > /sys/kernel/debug/usb/c0a00000.dwc3/mode
cat /sys/kernel/debug/usb/c0a00000.dwc3/mode
host

其他 Debug 介绍

目前支持通过spacemit_onboard_hub驱动配置开机自动配置部分USB相关上电逻辑，也提供了部分debug支持：路径在usb的debugfs目录下，名称为spacemit_onboard_hub的dts路径名称如usb2hub。

# cd /sys/kernel/debug/usb/usb2hub/
hub_on: hub-gpios的开关情况。可写入 0/1 控制。
vbus_on: vbus-gpios的开关情况。可写入 0/1 控制。
suspend_power_on: 控制系统休眠时是否关闭电源，由DTS配置默认值。

测试介绍

USB设备识别可以通过应用层工具 lsusb 查看，还可以使用 lsub -tv 查看树形详细信息。

$ lsusb
Bus 003 Device 002: ID 2109:0817 VIA Labs, Inc. USB3.0 Hub
Bus 003 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
.....

USB设备描述符可以通过应用层工具 lsusb -v 查看。

$ lsusb -v -s 001:001

Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Device Descriptor:
  bLength                18
  bDescriptorType         1
  bcdUSB               2.00
  bDeviceClass            9 Hub
.....

针对USB外设可以通过第三方工具完成性能和功能测试，举例：USB存储的读写测试可以使用fio工具，目前bianbu-linux上已集成fio；鼠标键盘功能验证可以通过查看input子系统（可选用evtest、getevent等工具）；网卡功能可以使用ping命令、iperf3等测试。

模块介绍​

功能介绍​

USB Host​

USB Device​

源码结构介绍​

关键特性​

USB2.0 OTG​

特性​

性能参数​

USB2.0 Host​

特性​

性能参数​

USB3.0 DRD​

特性​

性能参数​

配置介绍​

USB2.0 OTG配置介绍​

CONFIG配置​

DTS配置​

以Device Only 模式工作​

以Host Only模式工作​

以OTG模式工作(基于usb-role-switch)​

以OTG模式工作(基于K1 EXTCON)​

USB休眠唤醒​

USB2.0 HOST配置介绍​

CONFIG配置​

DTS配置​

以Host Only模式工作​

USB休眠唤醒​

USB3.0 DRD配置介绍​

CONFIG配置​

DTS配置​

以Host Only模式工作​

以Device Only模式工作​

以DRD模式工作​

以High-Speed Only模式工作/与PCIE0共同工作​

USB休眠唤醒​

其他USB配置介绍​

其他USB CONFIG配置​

其他USB DTS配置​

USB休眠唤醒配置介绍​

供电设计​

CONFIG配置​

DTS配置​

接口介绍​

API介绍​

Host API介绍​

Device API介绍​

Debug介绍​

通用USB Host Debug介绍​

sysfs​

debugfs​

USB2.0 OTG Debug介绍​

USB2.0 HOST Debug介绍​

USB3.0 DRD Debug介绍​

其他 Debug 介绍​

测试介绍​

FAQ​

模块介绍

功能介绍

USB Host

USB Device

源码结构介绍

关键特性

USB2.0 OTG

特性

性能参数

USB2.0 Host

特性

性能参数

USB3.0 DRD

特性

性能参数

配置介绍

USB2.0 OTG配置介绍

CONFIG配置

DTS配置

以Device Only 模式工作

以Host Only模式工作

以OTG模式工作(基于usb-role-switch)

以OTG模式工作(基于K1 EXTCON)

USB休眠唤醒

USB2.0 HOST配置介绍

CONFIG配置

DTS配置

以Host Only模式工作

USB休眠唤醒

USB3.0 DRD配置介绍

CONFIG配置

DTS配置

以Host Only模式工作

以Device Only模式工作

以DRD模式工作

以High-Speed Only模式工作/与PCIE0共同工作

USB休眠唤醒

其他USB配置介绍

其他USB CONFIG配置

其他USB DTS配置

USB休眠唤醒配置介绍

供电设计

CONFIG配置

DTS配置

接口介绍

API介绍

Host API介绍

Device API介绍

Debug介绍

通用USB Host Debug介绍

sysfs

debugfs

USB2.0 OTG Debug介绍

USB2.0 HOST Debug介绍

USB3.0 DRD Debug介绍

其他 Debug 介绍

测试介绍

FAQ
