产品介绍
IMX8MP-HMI是一款基于NXP i.MX 8M Plus处理器开发设计的高性能开发板。集成四核ARM Cortex-A53和单核ARM Cortex-M7 CPU，主频最高可达1.8 GHz。集成2.3 TOPS NPU、双图像信号处理器和双核GPU引擎，支持HDMI、MIPI-DSI和LVDS显示输出，支持1080p@60fps视频编解码，适合工业自动化、智能设备、多媒体处理和边缘计算等广泛应用场景。

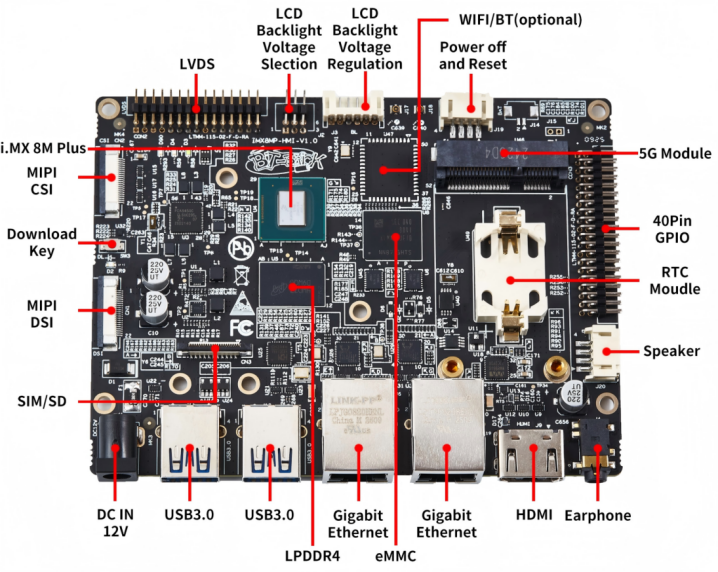

IMX8MP-HMI提供了丰富的接口，如USB3.0、PCIe、HDMI 2.0a、MIPI-CSI、MIPI-DSI、LVDS、5G、RTC和双千兆以太网等，满足多样化的功能扩展需求，为开发人员提供了一个灵活高效的平台，可用于快速原型设计、系统评估和早期技术验证。
功能框图
规格参数
| 参数 | 描述 |
|---|---|
| CPU | NXP i.MX 8M Plus, 四核ARM Cortex-A53@1.8GHz + Cortex-M7@800MHz |
| GPU | GC520L 2D and GC7000UL 3D GPU, 支持OpenGL ES 1.1, 2.0, 3.0, OpenCL 1.2, Vulkan |
| NPU | 2.3 TOPS |
| VPU | 解码: 1080p@60fps(H.265/H.264/VP9/VP8)编码: 1080p@60fps(H.265/H.264) |
| RAM | 2GB/4GB LPDDR4 SDRAM |
| Flash | 16GB/32GB eMMC |
| PCIe | 1x PCIe |
| 以太网 | 2x Gigabit Ethernet |
| USB | 2x USB3.0, 2xUSB2.0 |
| UART | 3x |
| I2C | 2x |
| SPI | 2x |
| CAN FD | 2x |
| PWM | 4x |
| MIPI DSI | 1x |
| MIPI CSI | 1x |
| HDMI | 1x HDMI2.0a |
| LVDS | 1x |
| RTC | 1x |
| 5G | 1x |
| GPIO | 10x |
| Audio | 1x 3.5mm Earphone interface; 1x Speaker header |
| 电源 | DC 12V |
| 工作温度 | -20 ~ 75 °C |
| 尺寸（长X宽） | 120 x 90mm |
| 操作系统 | Linux |

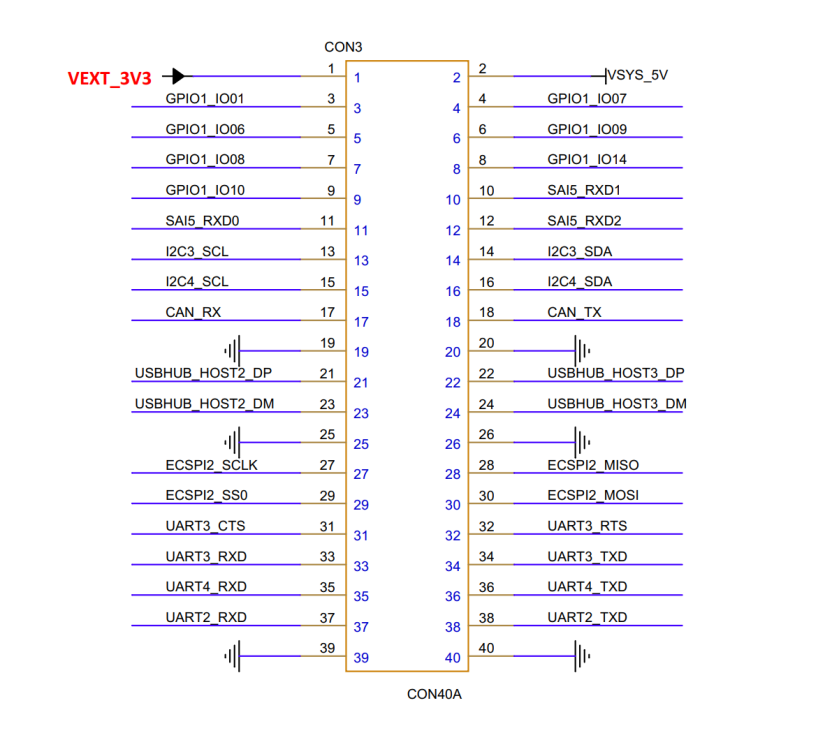

引脚定义

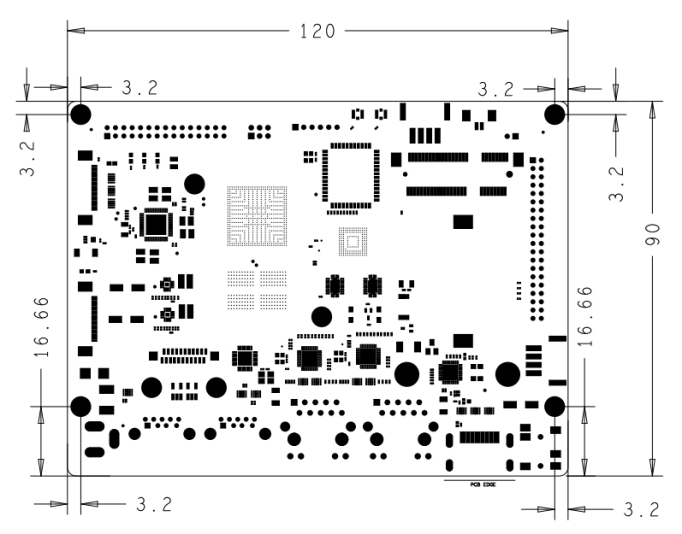

机械尺寸
