Bit-Brick Cluster K1使用手册
本章 内容为您介绍Cluster K1及其使用方法。
一、产品概述

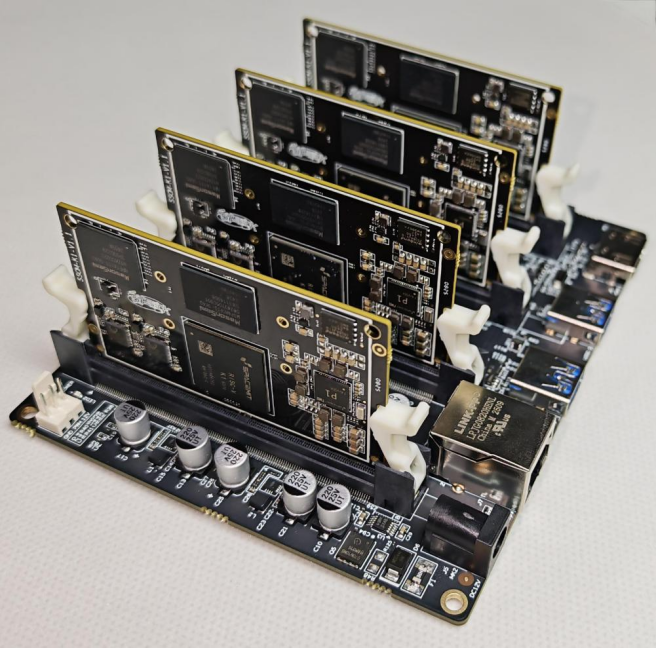

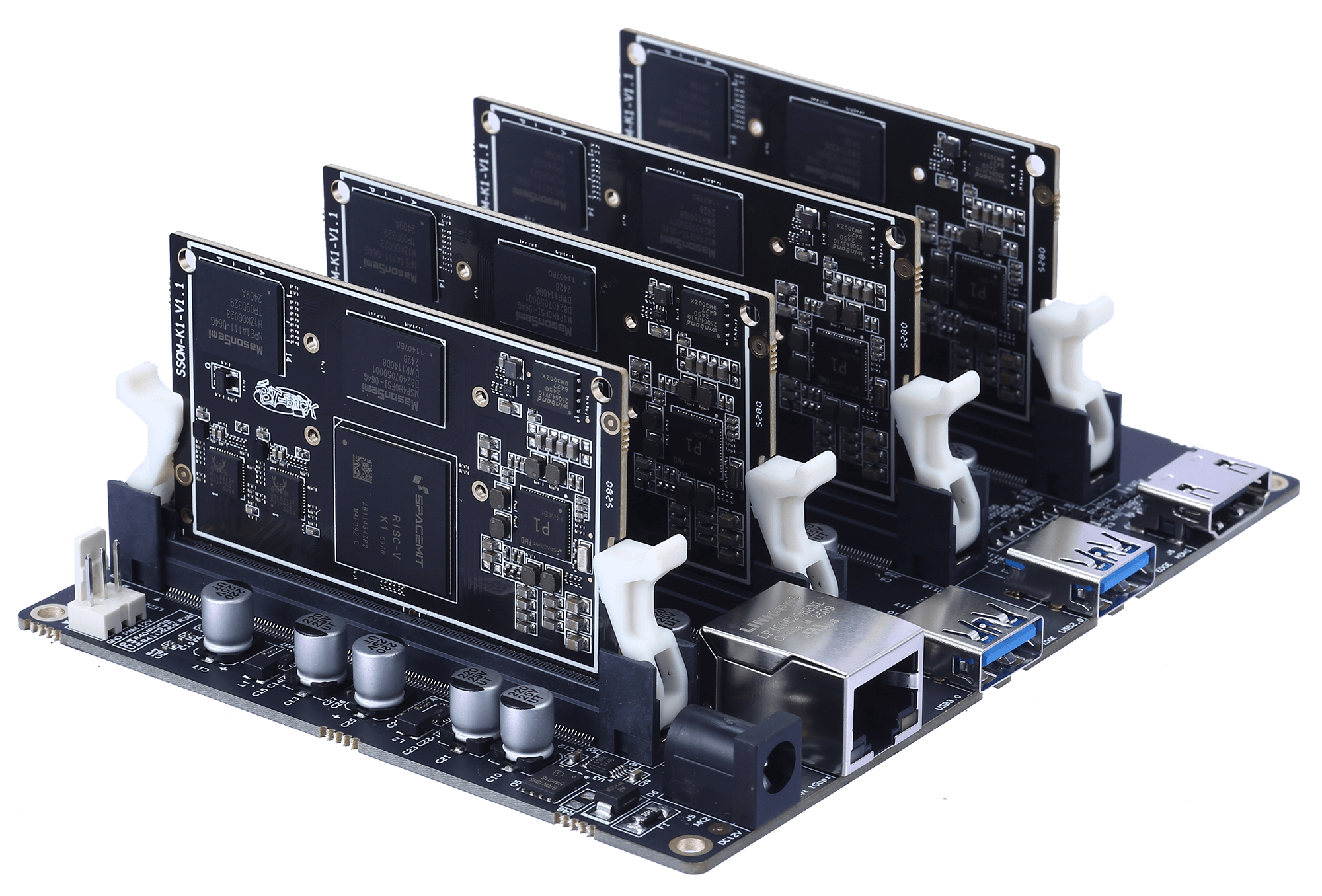

Bit-Brick Cluster K1是一款高性能的计算扩展设备，旨在通过将多个核心板连接成一个集群，实现计算能力的大幅提升，满足各类对计算性能要求较高的应用场景。Cluster K1一次最大可挂载 4 枚核心板，并配备了丰富的外设接口，方便用户接入各种外部设备，拓展系统功能。
二、工作原理
Cluster K1采用以太网交换机芯片作为连接枢纽，构建起四块核心板之间的网络连接。以太网交换机芯片作为整个集群网络的核心组件，能够为每个核心板提供独立的网络端口，实现数据包的快速转发。当核心板接入集群板后，通过路由器为每个核心板分配唯一的网络地址，每个核心板都能通过以太网交换机芯片与其他核心板进行通信，数据传输更加高效稳定。

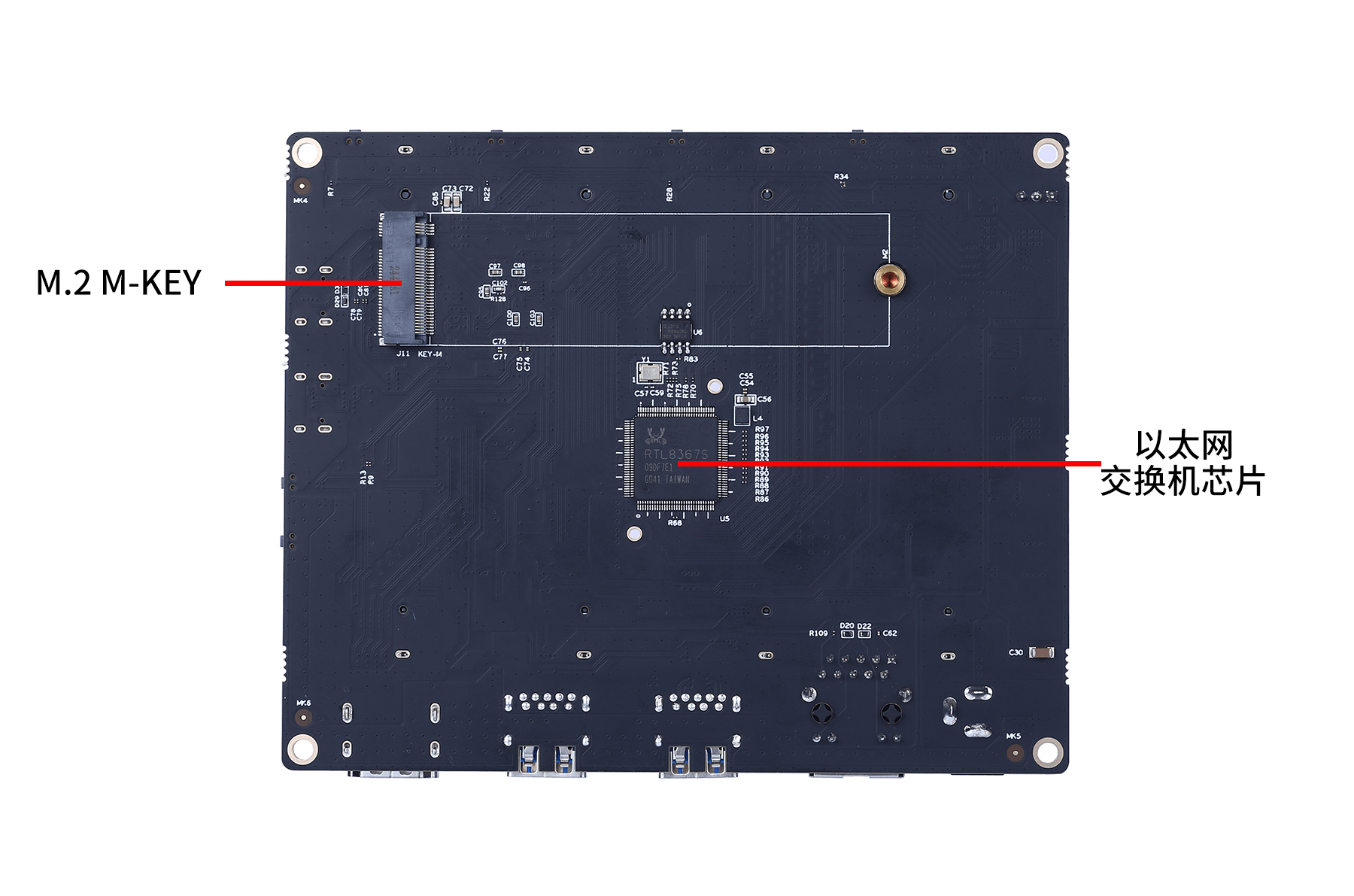

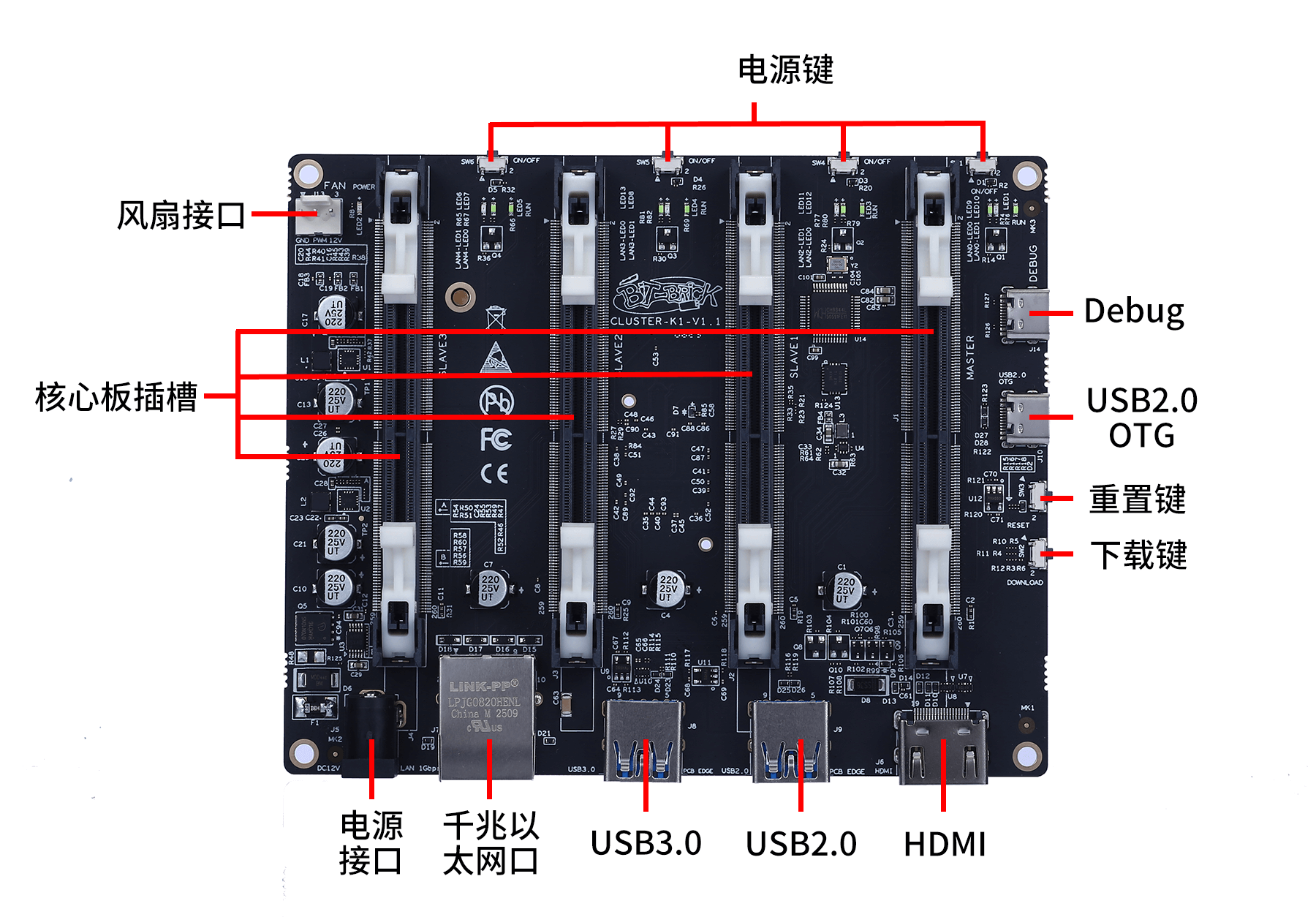

三、集群板资源介绍
| 资源名称 | 说明 |
|---|---|
| 以太网交换机芯片 | 1x，用于连接各核心板，实现数据包的快速转发 |
| 千兆以太网口 | 1x，用于网络连接 |
| USB3.0接口 | 1x，用于高速数据传输 |
| USB2.0接口 | 1x，用于数据传输 |
| USB2.0 OTG接口 | 1x，用于连接外部设备 |
| HDMI接口 | 1x，用于视频输出 |
| 电源接口 | 1x，用于为集群板供电 |
| 3Pin风扇电源接口 | 1x，用于连接风扇，提供散热 |
| Type-C调试串口 | 1x，用于调试和日志输出 |
| M.2 M-KEY接口 | 1x，用于扩展存储或其他功能 |
| 核心板插槽 | 4x，用于挂载核心板 |
| Download键 | 用于下载程序 |
| Reset键 | 用于重置系统 |
| Power键 | 用于控制电源 |
四、使用方法
（一）核心板挂载
- 准备工作：确保集群板处于断电状态，并准备好待挂载的核心板。
- 安装核心板：将核心板对准集群板上的相应插槽，平稳插入，确保核心板与插槽充分接触。注意在插入过程中避免用力过猛，以免损坏核心板或插槽。
- 固定核心板：使用配套的固定装置，将核心板牢固固定在集群板上，防止在使用过程中出现松动。

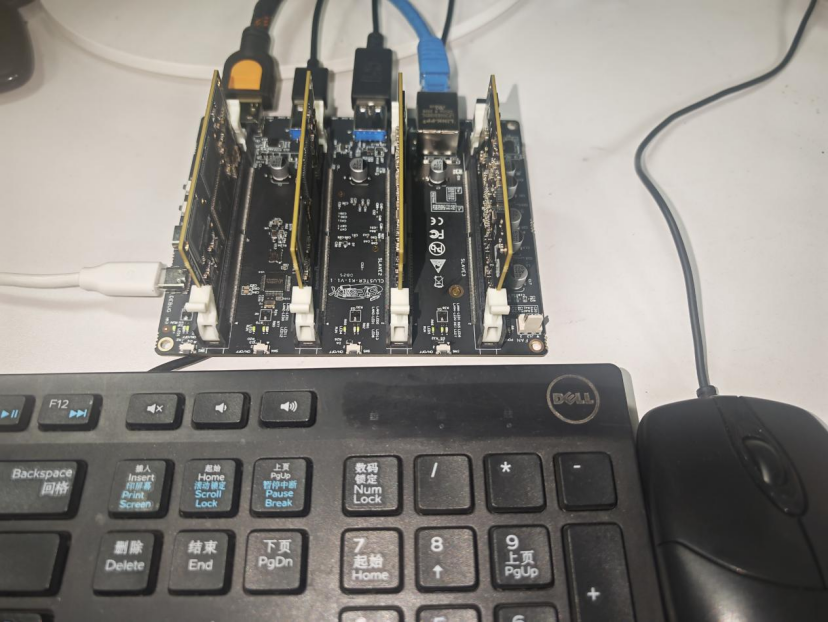

（二）外设连接
根据需求，将相应的外部设备连接到集群板的对应外设接口上。连接完成后，检查设备连接是否牢固。

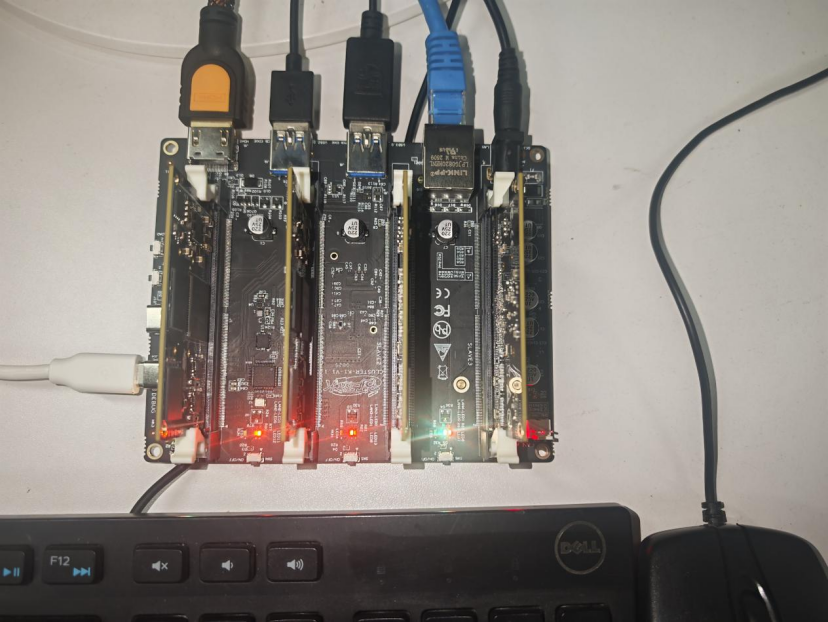

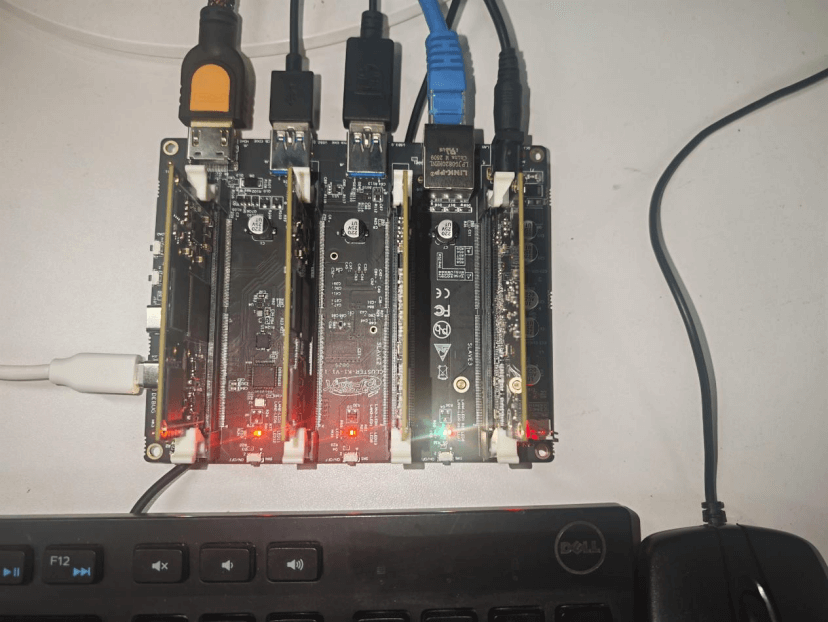

（三）系统启动
完成核心板挂载和外设连接后，接通集群板电源，系统将自动启动。在启动过程中，用户可通过串口或其他调试设备，观察系统启动日志，确保系统正常启动。
注：仅master槽位的核心板具有HDMI显示，可以通过显示屏及键鼠来控制该槽位核心板，其余槽位的核心板需要使用串口工具或远程连接进行控制。
五、注意事项
- 在进行核心板挂载及不支持热插拔的设备的连接操作时，务必确保集群板处于断电状态，以避免因带电操作而损坏设备。
- 定期检查核心板和外设的连接情况，确保连接牢固，防止因松动导致设备故障。
- 保持核心板及集群板接口清洁，以避免接触不良导致设备故障。
- 如遇系统故障或异常情况，应及时记录故障现象，并联系专业技术人员进行处理。
