PCIe

介绍PCIe的功能和使用方法。

模块介绍​

PCIe 是一种高速串行计算机扩展总线标准。采用高速串行点对点双通道高带宽传输,所连接设备独享通道带宽。k1 共有3个PCIe控制器, 支持外接各种PCIe接口设备,包括nvme ssd, sata和wifi等。 PCIe0和USB3控制器共用一个phy硬件, 不能同时使用。应用方案上一般使用USB3, 故PCIe0较少使用。

功能介绍​

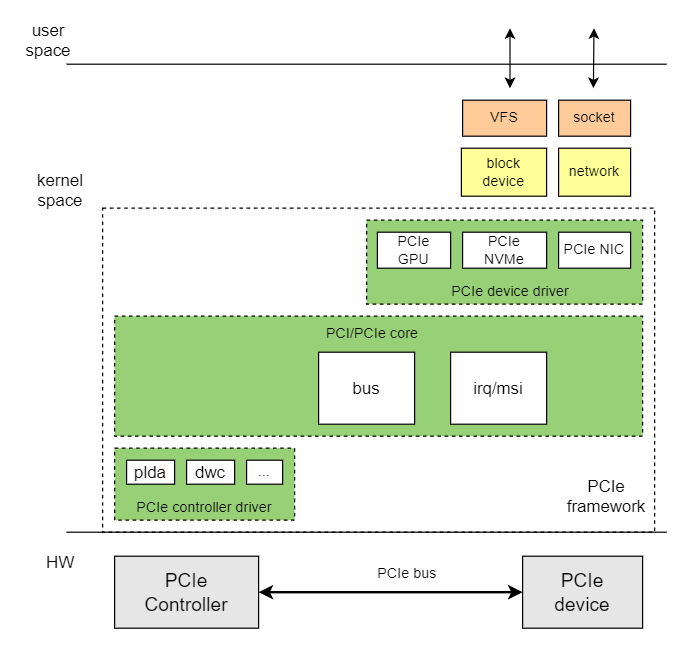

Linux PCIe子系统框架包括三部分: PCIe core、PCIe控制器驱动和PCIe设备驱动。各部分主要功能如下:
1.PCIe核心

  • PCIe总线的枚举, 资源分配,中断
  • PCIe设备添加和删除
  • PCIe设备驱动注册与注销

2.PCIe控制器驱动

  • 对PCIe主机控制器进行操作

3.PCIe设备驱动

  • PCIe设备驱动,如GPU、NIC和NVMe等

源码结构介绍​

控制器驱动代码在drivers/pci/controller/dwc目录下:

|-- pcie-designware.c           #dwc pcie驱动公共代码
|-- pcie-designware-host.c #dwc pcie主机驱动代码
|-- pcie-k1x.c #k1x pcie控制器驱动

关键特性​

特性​

特性特性说明
支持模式支持RC模式
支持协议和lane数支持gen2x1, gen2x2
支持设备支持NVMe ssd、PCIe转sata、PCIe 网卡和PCIE显卡

性能参数​

ssd型号顺序读(MB/s)顺序写(MB/s)
LRC20Z500GCB829812

测试方法

# 测试读
fio --name read --eta-newline=5s --filename=/dev/nvme0n1 --rw=read --size=2g --io_size=10g --blocksize=1024k --ioengine=libaio --fsync=10000 --iodepth=32 --direct=1 --numjobs=1 --runtime=60 --group_reporting

#测试写
fio --name write --eta-newline=5s --filename=/dev/nvme0n1 --rw=write --size=2g
--io_size=60g --blocksize=1024k --ioengine=libaio --fsync=10000 --iodepth=32 --
direct=1 --numjobs=1 --runtime=60 --group_reporting

配置介绍​

主要包括驱动使能配置和dts配置

CONFIG配置​

CONFIG_PCI 为PCI和PCIe总线协议提供支持,默认情况,此选项为Y

Device Drivers
PCI support (PCI [=y])

PCI_K1X_HOST 为K1 PCIe控制器驱动提供支持,默认情况下,此选型为Y

Device Drivers
PCI support (PCI [=y])
PCI controller drivers
DesignWare-based PCIe controllers
Spacemit K1X PCIe Controller - Host Mode (PCI_K1X_HOST [=y])

dts配置​

配置空间分配​

各控制器配置空间分配如下。

  1. PCIe0
    mem 空间大小 240MB
    io 空间大小 1MB
  2. PCIe1
    mem 空间大小 240MB
    io 空间大小 1MB
  3. PCIe2
    mem 可预取空间大小 256MB
    mem 不可预取空间大小 112MB io 空间大小 1MB
配置空间详细说明​

以PCIe2控制器为例,说明PCIe控制器的地址空间分配。 PCIe2 分配地址空间为 0xa00000000到0xb80000000, 大小0x18000000(384MB)。 可以根据需要,对mem、IO和config空间进行修改,只需保证在0xa00000000到0xb80000000范围,且三部分空间不重合。

当前k1-x.dts中配置

pcie2_rc: pcie@ca800000 {
...
reg = <0x0 0xca800000 0x0 0x00001000>, /* dbi */
...
<0x0 0xb7000000 0x0 0x00002000>, /* config space */
...
#address-cells = <3>;
#size-cells = <2>;
ranges = <0x01000000 0x0 0xb7002000 0 0xb7002000 0x0 0x100000>,
<0x42000000 0x0 0xa0000000 0 0xa0000000 0x0 0x10000000>,
<0x02000000 0x0 0xb0000000 0 0xb0000000 0x0 0x7000000>;
...
}

含义如下

  • mem 空间
  <0x42000000 0x0 0xa0000000 0 0xa0000000 0x0 0x10000000>
mem prefetchable 空间 大小256MB
<0x02000000 0x0 0xb0000000 0 0xb0000000 0x0 0x7000000>
mem non-prefetchable空间 大小112MB
  • IO 空间
  <0x01000000 0x0 0xb7002000 0 0xb7002000 0x0 0x100000>
大小为1MB
  • config 空间
  <0x0 0xb7000000 0x0 0x00002000>
大小为8kB

pinctrl​

查看方案原理图,找到 pcie 使用的 pin 组。参考pinctrl章节,确定 pcie 使用的 pin 组。

假设 pcie2 可以直接采用 k1-x_pinctrl.dtsi 中定义 pinctrl_pcie2_4。

dts 配置

方案 dts 中 pcie_rc 描述如下。

&pcie2_rc {
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_pcie2_4>;
status = "okay";
};

完整的pcie dts​

pcie2_rc模式控制器dts如下

pcie2_rc: pcie@ca800000 {
compatible = "k1x,dwc-pcie";
reg = <0x0 0xca800000 0x0 0x00001000>, /* dbi */
<0x0 0xcab00000 0x0 0x0001ff24>, /* atu registers */
<0x0 0xb7000000 0x0 0x00002000>, /* config space */
<0x0 0xd4282bdc 0x0 0x00000008>, /* k1x soc config addr */
<0x0 0xc0d20000 0x0 0x00001000>, /* phy ahb */
<0x0 0xc0d10000 0x0 0x00001000>, /* phy addr */
<0x0 0xd4282bcc 0x0 0x00000008>, /* conf0 addr */
<0x0 0xc0b10000 0x0 0x00001000>; /* phy0 addr */
reg-names = "dbi", "atu", "config", "k1x_conf", "phy_ahb", "phy_addr", "conf0_addr", "phy0_addr";

k1x,pcie-port = <2>;
clocks = <&ccu CLK_PCIE2>;
clock-names = "pcie-clk";
resets = <&reset RESET_PCIE2>;
reset-names = "pcie-reset";
power-domains = <&power K1X_PMU_BUS_PWR_DOMAIN>;

bus-range = <0x00 0xff>;
max-link-speed = <2>;
num-lanes = <2>;
num-viewport = <8>;
device_type = "pci";
#address-cells = <3>;
#size-cells = <2>;
ranges = <0x01000000 0x0 0xb7002000 0 0xb7002000 0x0 0x100000>,
<0x42000000 0x0 0xa0000000 0 0xa0000000 0x0 0x10000000>,
<0x02000000 0x0 0xb1000000 0 0xb1000000 0x0 0x07000000>;
interconnects = <&dram_range2>;
interconnect-names = "dma-mem";

interrupts = <143>, <147>;
interrupt-parent = <&intc>;
#interrupt-cells = <1>;
interrupt-map-mask = <0 0 0 0x7>;
interrupt-map = <0000 0 0 1 &pcie2_intc 1>, /* int_a */
<0000 0 0 2 &pcie2_intc 2>, /* int_b */
<0000 0 0 3 &pcie2_intc 3>, /* int_c */
<0000 0 0 4 &pcie2_intc 4>; /* int_d */
linux,pci-domain = <2>;

pcie2_intc: interrupt-controller@0 {
interrupt-controller;
reg = <0 0 0 0 0>;
#address-cells = <0>;
#interrupt-cells = <1>;
};

pinctrl-names = "default";
pinctrl-0 = <&pinctrl_pcie2_4>;

status = "okay";
};

接口介绍​

API介绍​

注册pci设备驱动

/* Proper probing supporting hot-pluggable devices */
int __must_check __pci_register_driver(struct pci_driver *, struct module *,
const char *mod_name);

/* pci_register_driver() must be a macro so KBUILD_MODNAME can be expanded */
#define pci_register_driver(driver) \
__pci_register_driver(driver, THIS_MODULE, KBUILD_MODNAME)

注销pci设备驱动

void pci_unregister_driver(struct pci_driver *dev);

Debug介绍​

sysfs​

/sys/bus/pci 查看系统spi总线设备和驱动信息

|-- devices                 //pci总线上的设备
|-- drivers //pci总线上注册的设备驱动
|-- drivers_autoprobe
|-- drivers_probe
|-- rescan
|-- resource_alignment
|-- slots
`-- uevent

测试介绍​

1.查看pci总线拓扑信息

#lspci
0001:00:00.0 PCI bridge: Device 201f:0001 (rev 01)
0001:01:00.0 Network controller: Realtek Semiconductor Co., Ltd. RTL8852BE PCIe 802.11ax Wireless Network Controller
0002:00:00.0 PCI bridge: Device 201f:0001 (rev 01)
0002:01:00.0 Non-Volatile memory controller: Silicon Motion, Inc. SM2263EN/SM2263XT (DRAM-less) NVMe SSD Controllers (rev 03)

2.查看pci设备详细信息
如下显示0001:01:00.0设备详细信息

lspci -vvvs 0001:01:00.0

3.nvme ssd读测试

fio --name read --eta-newline=5s --filename=/dev/nvme0n1 --rw=read --size=2g --io_size=10g --blocksize=1024k --ioengine=libaio --fsync=10000 --iodepth=32 --direct=1 --numjobs=1 --runtime=60 --group_reporting

4.nvme ssd写测试

fio --name write --eta-newline=5s --filename=/dev/nvme0n1 --rw=write --size=2g --io_size=60g --blocksize=1024k --ioengine=libaio --fsync=10000 --iodepth=32 --direct=1 --numjobs=1 --runtime=60 --group_reporting
