I2C

介绍I2C的功能和使用方法。

模块介绍​

I2C 总线是一种两线式串行总线，用于连接微控制器及其外围设备，多用于主控制器和从器件间的主从通信，在小数据量场合使用，传输距离短。每个设备都有自己的唯一地址，且I2C为半双工，任意时刻只能有一个主机并进行单行通信。

功能介绍​

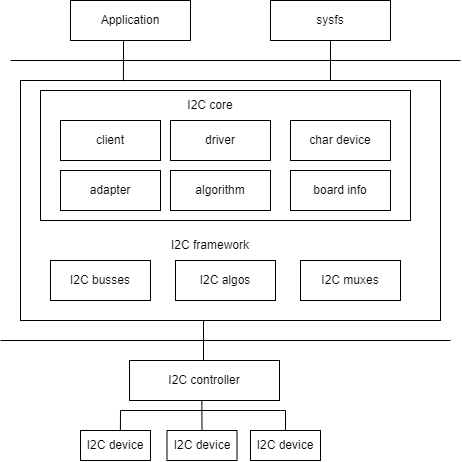

i2c
Linux 中 I2C 体系结构上图所示，共分成了三个层次：

  1. 用户空间，包括所有使用I2C 设备的应用程序；
  2. 内核，也就是驱动部分；
  3. 硬件，指实际物理设备，包括了 I2C 控制器和 I2C 外设。

其中，Linux 内核中的 I2C 驱动程序从逻辑上主要实现：

  • I2C framework 提供一种 “访问 I2C slave devices” 的方法。由于这些 slave devices 由 I2C controller 控制，因而主要由 I2C controller 驱动实现这一目标。
  • 在 I2C framework 内部，有 I2C core、I2C busses、I2C algos 和 I2C muxes 四个模 块。
  • I2C core 使用 I2C adapter 和 I2C algorithm 两个子模块抽象 I2C controller 的功能。
  • I2C busses 是各个 I2C controller drivers 的集合，位于 drivers/i2c/busses/目录下， i2c-k1.c。
  • I2C algos 包含了一些通用的 I2C algorithm，所谓的 algorithm，是指 I2C 协议的通信方 法，用于实现 I2C 的 read/write 指令。

源码结构介绍​

控制器驱动代码在drivers/i2c/目录下：

drivers/i2c/
|-- i2c-core-of.c       #I2C子系统核心文件，提供相关的接口函数
|-- i2c-boardinfo.c
|-- i2c-core-base.c
|-- i2c-core-slave.c
|-- i2c-core-smbus.c
|-- i2c-dev.c           #I2C子系统的设备相关文件，用于注册相关的设备文件
|-- busses/i2c-k1x.c    #k1平台的I2C控制器驱动代码

关键特性​

特性​

特性特性说明
支持9组I2C支持9组I2C接口
支持DMA主机模式下支持DMA数据传输
支持100k / 400k/ 1.5M三种速度模式支持三种速度模式，可通过dts配置
支持总线仲裁多主机模式下支持总线仲裁

配置介绍​

主要包括驱动使能配置和dts配置

CONFIG配置​

CONFIG_I2C 和 CONFIG_I2C_SPACEMIT_K1X，默认情况，此选项为Y

Device Drivers
        I2C support
                I2C support (I2C [=y])
                        I2C Hardware Bus support
                               Spacemit k1x I2C adapter (I2C_SPACEMIT_K1X [=y])

CONFIG_I2C_SLAVE为I2C的从设备模式，比如支持

Device Drivers
        I2C support
                I2C support (I2C [=y])
                        I2C slave support (I2C_SLAVE [=y])

CONFIG_I2C_CHARDEV为I2C字符设备

Device Drivers
        I2C support
                I2C support (I2C [=y])
                        I2C device interface (I2C_CHARDEV [=y])

dts配置​

i2c总线配置如下：

配置说明
spacemit,i2c-fast-mode400K速度模式
spacemit,i2c-high-mode1.5M速度模式
spacemit,dma-disable关闭DMA传输

总线默认速率为 100K，如需切换速度模式，在 dts 中加入对应配置即可；

如切换为 fast mode，配置如下：

i2c6: i2c@d4018800 {
        spacemit,i2c-fast-mode;
};

“spacemit,dma-disable”配置表示不使用 DMA 传输，在 dts 中去掉该配置即可打开 DMA 传输；

以 i2c6 为例，关闭 DMA 传输，k1-x.dtsi 中配置如下：

i2c6: i2c@d4018800 {
        spacemit,dma-disable;
};

pinctrl​

查看开发板原理图，找到 i2c 控制器使用的 pin 组。

以 i2c6 为例，假设原理图中分别使用 gpio56/57 作为 SCL/SDA，且配置可使用 k1-x_pinctrl.dtsi 中已定义的 pinctrl_i2c6_2 组，则方案 dts 配置如下。

&i2c6 {
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_i2c6_2>;
};

i2c 设备配置​

以 touchscreen 设备为例分析 i2c 设备的 dts 如何配置。

设备类型​

确认设备类型以及使用的驱动。

选择 touchscreen 设备的 compatible 配置为“goodix,gt9xx”。

设备地址​

确认设备的 i2c 通信地址-7 bit。

查询原理图得到 touchscreen 设备地址为 0x5d，配置如下。

gt9xx@5d {
        compatible = "goodix,gt9xx";
        reg = <0x5d>;
}
通信频率​

确认设备通信频率。

touchscreen 通信频率支持 100K，选择挂载在 i2c bus6 下，去掉“spacemit,i2c-fast-mode”，“spacemit,i2c-high-mode”配置，使用默认速率 100K。

设备控制信号​

在方案原理图中查询设备所使用的控制信号。

touchscreen 的 reset / irq 信号分别为 gpio 114/58，irq-flags 配置为所需的中断触发方式，如：2 为下降沿触发，配置如下。

gt9xx@5d {
        reset-gpios = <&gpio 114 GPIO_ACTIVE_HIGH>;
        irq-gpios = <&gpio 58 GPIO_ACTIVE_HIGH>;
        irq-flags = <2>;
};
设备 dts​

touchscreen 设备地址为 0x5d，gpio 114/58 分别为 reset/irq 信号，下降沿触发中断，通信频率为 100K，配置触摸屏相应参数。

设备 dts 配置如下：

gt9xx@5d {
                compatible = "goodix,gt9xx";
                reg = <0x5d>;
                reset-gpios = <&gpio 114 GPIO_ACTIVE_HIGH>;
                irq-gpios = <&gpio 58 GPIO_ACTIVE_HIGH>;
                irq-flags = <2>;
                touchscreen-max-id = <11>;
                touchscreen-size-x = <1200>;
                touchscreen-size-y = <1920>;
                touchscreen-max-w = <512>;
                touchscreen-max-p = <512>;
 };

dts示例​

综合上述信息，i2c6 连接 i2c touchscreen 设备，方案 dts 配置如下。

&i2c6 {
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_i2c6_2>;
        status = "okay";

        gt9xx@5d {
                compatible = "goodix,gt9xx";
                reg = <0x5d>;
                reset-gpios = <&gpio 114 GPIO_ACTIVE_HIGH>;
                irq-gpios = <&gpio 58 GPIO_ACTIVE_HIGH>;
                irq-flags = <2>;
                touchscreen-max-id = <11>;
                touchscreen-size-x = <1200>;
                touchscreen-size-y = <1920>;
                touchscreen-max-w = <512>;
                touchscreen-max-p = <512>;
      };
};

接口介绍​

API介绍​

内核态：I2C的读写通信都是使用linux标准接口，请参考kernel目录下Documentation/i2c/writing-clients.rst文档说明，关于发送和接收部分有详细的介绍。
用户态：从用户态可以通过"/dev/i2c-%d"节点访问总线上所有的设备。demo示例是一个简单的访问i2c设备读写，具体可以参考Documentation/i2c/dev-interface.rst文档

demo示例​

#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include <fcntl.h>
#include <linux/i2c-dev.h>

#define I2C_DEV_FILE "/dev/i2c-1"  // I2C设备文件路径，通常为/dev/i2c-1
#define DEVICE_ADDR 0x68          // I2C设备的地址，示例为0x68<根据实际设备修改>

// 写数据到I2C设备
int write_to_i2c(int file, uint8_t reg, uint8_t value) {
    uint8_t buffer[2];
    buffer[0] = reg;     // 寄存器地址
    buffer[1] = value;   // 写入的值

    if (write(file, buffer, 2) != 2) {
        perror("I2C write failed");
        return -1;
    }
    return 0;
}

// 从I2C设备读取数据
int read_from_i2c(int file, uint8_t reg, uint8_t *data, size_t len) {
    if (write(file, &reg, 1) != 1) {
        perror("I2C write register failed");
        return -1;
    }

    if (read(file, data, len) != len) {
        perror("I2C read failed");
        return -1;
    }
    return 0;
}

int main() {
    int file;
    uint8_t data[2];  // 用于存储读取到的数据

    // 打开I2C设备文件
    if ((file = open(I2C_DEV_FILE, O_RDWR)) < 0) {
        perror("Failed to open I2C bus");
        exit(1);
    }

    // 设置I2C从设备的地址
    if (ioctl(file, I2C_SLAVE, DEVICE_ADDR) < 0) {
        perror("Failed to acquire bus access and/or talk to slave");
        close(file);
        exit(1);
    }

    if (write_to_i2c(file, 0x6B, 0x00) < 0) {
        close(file);
        exit(1);
    }
    printf("Write 0x00 to register 0x6B\n");

    if (read_from_i2c(file, 0x75, data, 1) < 0) {
        close(file);
        exit(1);
    }
    printf("Read data 0x%02x from register 0x75\n", data[0]);

    // 关闭I2C设备文件
    close(file);

    return 0;
}

Debug介绍​

sysfs​

debugfs​

测试介绍​

I2C tool是一个开源工具，可自行下载进行交叉编译，代码下载地址 编译后会生成i2cdetect,i2cdump,i2cset,i2cget等工具，可以直接用命令行调试使用：

  • i2cdetect：用来列举i2c bus和上面所有的设备
  • i2cdump：显示i2c设备上所有register的值
  • i2cset：读取i2c设备某个register的值
  • i2cget：写入i2c设备某个register的值

FAQ​

1. i2c传输超时问题​

异常log如下：

[  126.800897] i2c-spacemit-k1x d401d800.i2c: msg completion timeout
[  126.816937] i2c-spacemit-k1x d401d800.i2c: bus reset, send clk: 0
[  126.830458] i2c-spacemit-k1x d401d800.i2c: i2c transfer retry 1, ret -110 mode 0 err 0x0
...

排查步骤：

  1. 确认i2c硬件电阻，如sda线上有slave需要旁路电容，建议把sda上拉电阻换成1k；
  2. 确认i2c pinctrl驱动能力，提高对应i2c口的pinctrl驱动能力为PAD_1V8_DS2；
	pinctrl_i2c1: i2c1_grp {
		pinctrl-single,pins =<
			K1X_PADCONF(GPIO_56, MUX_MODE1, (EDGE_NONE | PULL_UP | PAD_1V8_DS2))	/* i2c1_scl */
			K1X_PADCONF(GPIO_57, MUX_MODE1, (EDGE_NONE | PULL_UP | PAD_1V8_DS2))	/* i2c1_sda */
		>;
	};
