IR-RX

介绍IR的配置和调试方式

模块介绍​

红外接收模块主要功能是接收红外信号。

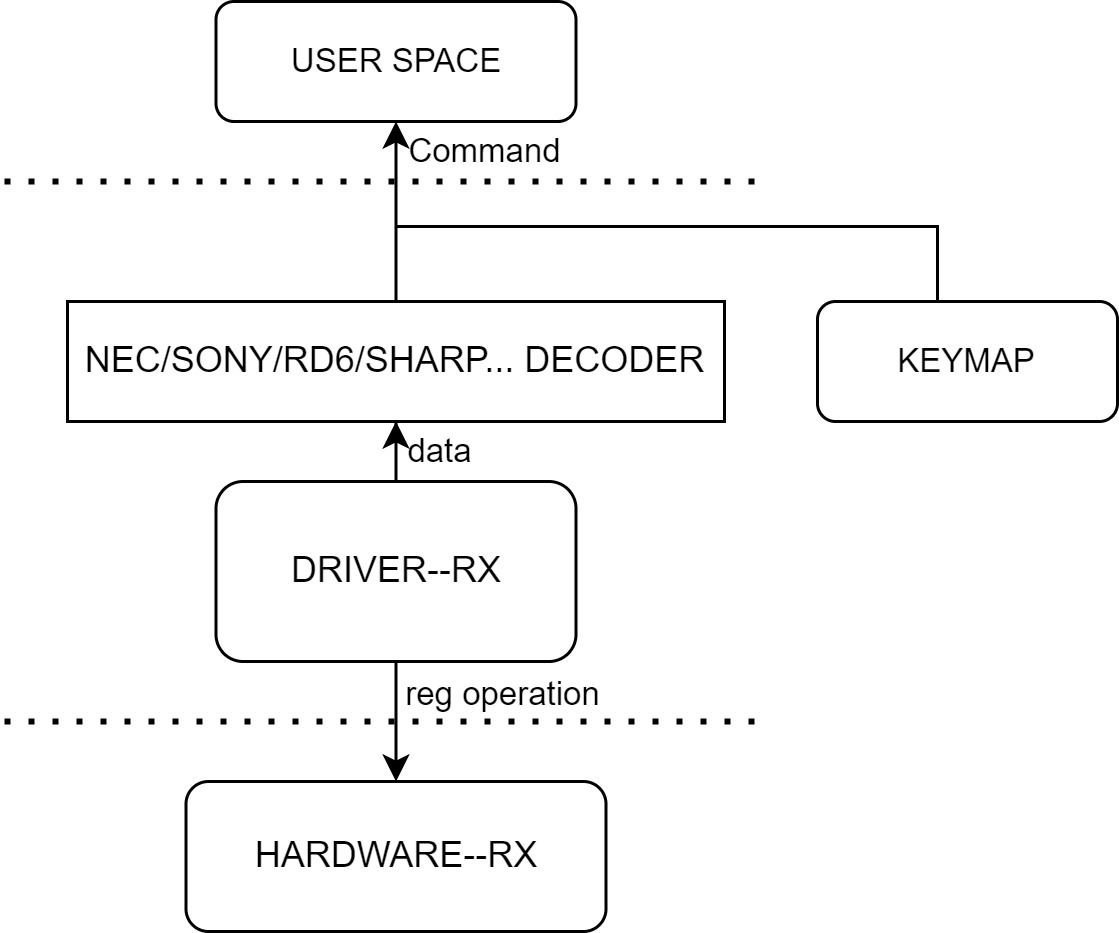

功能介绍​

在k1平台中外接红外接收头(解调器)收到解调后的电信号在驱动和内核IR框架中进行解码并上报事件。

源码结构介绍​

IR-RX控制器驱动代码在drivers/media/rc目录下：

drivers/media/rc
|--rc-ir-raw.c            #内核ir框架接口代码
|--ir-nec-decoder.c       #内核ir解码电信号代码
|--ir-spacemit.c          #k1 ir驱动

关键特性​

特性
可配置噪声阈值
32Bytes大小RX FIFO

配置介绍​

主要包括驱动使能配置和dts配置

CONFIG配置​

CONFIG_IR_SPACEMIT=y

Symbol: IR_SPACEMIT [=y]
Device Drivers
    -> Remote Controller support (RC_CORE [=y])
  -> Remote Controller devices (RC_DEVICES [=y])
   -> SPACEMIT IR remote Recriver control (IR_SPACEMIT [=y])

dts配置​

pinctrl​

可查看linux仓库的arch/riscv/boot/dts/spacemit/k1-x_pinctrl.dtsi，参考已配置好的pwm节点配置，如下：

 pinctrl_ir_rx_1: ir_rx_1_grp {
  pinctrl-single,pins = <
   K1X_PADCONF(GPIO_79, MUX_MODE1, (EDGE_NONE | PULL_UP | PAD_3V_DS4))     /* ir_rx */
  >;
 };

dtsi配置示例​

dtsi中配置IR控制器基地址和时钟复位资源，正常情况无需改动

 ircrx: irc-rx@d4017f00 {
  compatible = "spacemit,k1x-irc";
  reg = <0x0 0xd4017f00 0x0 0x100>;
  interrupts = <69>;
  interrupt-parent = <&intc>;
  clocks = <&ccu CLK_IR>;
  resets = <&reset RESET_IR>;
  clock-frequency = <102400000>;
  status = "disabled";
 };

dts配置示例​

dts完整配置，如下所示

 &ircrx {
  pinctrl-names = "default";
  pinctrl-0 = <&pinctrl_ir_rx_1>;
  status = "okay";
 };

接口描述​

API介绍​

常用：

int ir_raw_event_store_with_filter(struct rc_dev *dev, struct ir_raw_event *ev)
驱动中调用ir框架实现的接口在中断回调函数中完成信号的存储解码和事件上报。

测试介绍​

可基于k1平台外接红外解调器，连接到上述ir配置的pin上，通过遥控器向解调器发送信号，并在应用层接收码值。

FAQ​
