PINCTRL

介绍PIN的功能和使用方法。

模块介绍

PINCTRL是PIN模块的控制器。

功能介绍

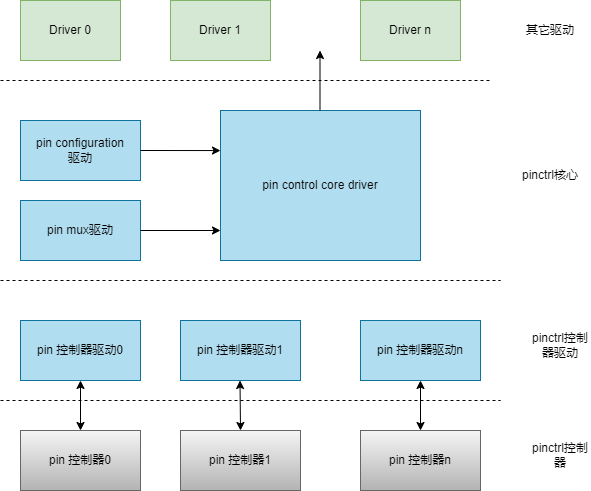

Linux pinctrl模块包括两部分: pinctrl core和pin 控制器驱动。
pinctrl core主要有两个功能:

提供pinctrl功能接口给其它驱动使用
提供pin控制器设备注册与注销接口

pinctrl控制器驱动主要功能:

驱动pin控制器硬件
实现pin的管理和配置

源码结构介绍

控制器驱动代码在drivers/pinctrl目录下：

drivers/pinctrl
|-- pinctrl-single.c

关键特性

特性	特性说明
支持pin复用选择	支持将pin设置成复用功能中一种
支持设置pin的属性	支持设置pin的边沿检测、上下拉和驱动能力

配置介绍

主要包括驱动使能配置和dts配置

CONFIG配置

CONFIG_PINCTRL 为pin控制器提供支持，默认情况，此选项为Y

Device Drivers
        Pin controllers (PINCTRL [=y])

CONFIG_PINCTRL_SINGLE 为k1 pinctrl控制器提供支持，默认情况，此选项为Y

Device Drivers
        Pin controllers (PINCTRL [=y])
                One-register-per-pin type device tree based pinctrl driver (PINCTRL_SINGLE [=y])

pin使用说明

介绍在dts设备节点里使用pin

pin 配置参数

对 pin id、复用功能和属性进行定义。

详细定义内核目录include/dt-bindings/pinctrl/k1-x-pinctrl.h。

pin id

即 pin 编号。

K1 pin 编号范围1~147，对应宏定义 GPIO_00 ~ GPIO_147。

pin 功能

k1 pin 支持复用选择。

k1 pin 复用功能列表见K1 Pin Multiplex。

pin 的复用功能号为 0~7，分别定义为 MUX_MODE0 ~ MUX_MODE7。

pin 属性

pin 的属性包括边沿检测、上下拉和驱动能力。

边沿检测

采用功能 pin 唤醒系统时，设置产生唤醒事件的信号检测方式。

支持如下四种模式：

边沿检测关闭：EDGE_NONE
上升沿检测：EDGE_RISE
下降沿检测：EDGE_FALL
上升和下降沿：EDGE_BOTH

上下拉

支持如下三种模式：

上下拉禁止：PULL_DIS
上拉：PULL_UP
下拉：PULL_DOWN

驱动能力

pin 电压为 1.8v

分为 4 级，值越大，驱动能力越强。

PAD_1V8_DS0
PAD_1V8_DS1
PAD_1V8_DS2
PAD_1V8_DS3

pin 电压为 3.3v

分为 7 级，值越大，驱动能力越强

PAD_3V_DS0
PAD_3V_DS1
PAD_3V_DS2
PAD_3V_DS3
PAD_3V_DS4
PAD_3V_DS5
PAD_3V_DS6
PAD_3V_DS7

pin 配置定义

单个 pin 配置

选定 pin 功能，设置 pin 的边沿检测，上下拉和驱动能力。

采用宏 K1X_PADCONF 进行设置, 格式为 pin_id, mux_mode, pin_config。

举例: 将 pin GPIO_00 设置为 gmac0 rxdv 功能，且关闭边沿检测，关闭上下拉，驱动能力设置为 2(1.8v)。

查看 k1 pin 功能复用列表 [K1 Pin Multiplex.xls]，GPIO_00 要设置成 gmac0 rxdv 功能，需要设置功能模式为 1, 即 MUX_MODE1。

设置如下:

K1X_PADCONF(GPIO_00,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rxdv */

定义一组 pin

对控制器(如 gmac、pcie、usb 和 emmc 等)使用的功能 pin 组进行配置。

默认的功能 pin 组定义，内核目录下arch/riscv/boot/dts/spacemit/k1-x_pinctrl.dtsi。

功能 pin 组是否在 k1-x_pinctrl.dtsi 有定义，如果已定义且满足配置，直接使用；如果未定义或配置不满足，则按照第 2 步进行设置；
设置控制器使用的 pin 组

以 eth0 为例，假设开发板 eth0 pin 组使用 GPIO00~GPIO14、GPIO45，且 tx 需要使能上拉。

k1-x_pinctrl.dtsi 中 gmac0 pins 默认定义

pinctrl_gmac0: gmac0_grp {
        pinctrl-single,pins =<
            K1X_PADCONF(GPIO_00,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rxdv */
            K1X_PADCONF(GPIO_01,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d0 */
            K1X_PADCONF(GPIO_02,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d1 */
            K1X_PADCONF(GPIO_03,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_clk */
            K1X_PADCONF(GPIO_04,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d2 */
            K1X_PADCONF(GPIO_05,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d3 */
            K1X_PADCONF(GPIO_06,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_tx_d0 */
            K1X_PADCONF(GPIO_07,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_tx_d1 */
            K1X_PADCONF(GPIO_08,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_tx */
            K1X_PADCONF(GPIO_09,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_tx_d2 */
            K1X_PADCONF(GPIO_10,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_tx_d3 */
            K1X_PADCONF(GPIO_11,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_tx_en */
            K1X_PADCONF(GPIO_12,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_mdc */
            K1X_PADCONF(GPIO_13,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_mdio */
            K1X_PADCONF(GPIO_14,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_int_n */
            K1X_PADCONF(GPIO_45,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_clk_ref */
        >;
};

tx pin 的上下拉功能不满足，默认定义为关闭上下拉，当前需要使能上拉。

有两种方法：

方案 dts 重写 pin 组默认定义
方案 dts 增加一组 pin 定义

下面分别进行介绍。

重写 pin 组默认定义

在方案 dts 文件中增加如下配置，重写 gmac0 默认配置，将 gmac0 tx 设置为上拉。

&pinctrl {
    pinctrl_gmac0: gmac0_grp {
        pinctrl-single,pins =<
            K1X_PADCONF(GPIO_00,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rxdv */
            K1X_PADCONF(GPIO_01,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d0 */
            K1X_PADCONF(GPIO_02,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d1 */
            K1X_PADCONF(GPIO_03,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_clk */
            K1X_PADCONF(GPIO_04,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d2 */
            K1X_PADCONF(GPIO_05,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d3 */
            K1X_PADCONF(GPIO_06,    MUX_MODE1, (EDGE_NONE | PULL_PULL | PAD_1V8_DS2))   /* gmac0_tx_d0 */
            K1X_PADCONF(GPIO_07,    MUX_MODE1, (EDGE_NONE | PULL_PULL | PAD_1V8_DS2))   /* gmac0_tx_d1 */
            K1X_PADCONF(GPIO_08,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_tx */
            K1X_PADCONF(GPIO_09,    MUX_MODE1, (EDGE_NONE | PULL_PULL | PAD_1V8_DS2))   /* gmac0_tx_d2 */
            K1X_PADCONF(GPIO_10,    MUX_MODE1, (EDGE_NONE | PULL_PULL | PAD_1V8_DS2))   /* gmac0_tx_d3 */
            K1X_PADCONF(GPIO_11,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_tx_en */
            K1X_PADCONF(GPIO_12,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_mdc */
            K1X_PADCONF(GPIO_13,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_mdio */
            K1X_PADCONF(GPIO_14,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_int_n */
            K1X_PADCONF(GPIO_45,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_clk_ref */
        >;
    };
};

新定义 gmac0 pin 组

在方案 dts 文件中增加如下配置，将 gmac0 tx 设置为上拉。

&pinctrl {
    pinctrl_gmac0_1: gmac0_1_grp {
        pinctrl-single,pins =<
            K1X_PADCONF(GPIO_00,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rxdv */
            K1X_PADCONF(GPIO_01,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d0 */
            K1X_PADCONF(GPIO_02,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d1 */
            K1X_PADCONF(GPIO_03,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_clk */
            K1X_PADCONF(GPIO_04,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d2 */
            K1X_PADCONF(GPIO_05,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_rx_d3 */
            K1X_PADCONF(GPIO_06,    MUX_MODE1, (EDGE_NONE | PULL_PULL | PAD_1V8_DS2))   /* gmac0_tx_d0 */
            K1X_PADCONF(GPIO_07,    MUX_MODE1, (EDGE_NONE | PULL_PULL | PAD_1V8_DS2))   /* gmac0_tx_d1 */
            K1X_PADCONF(GPIO_08,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_tx */
            K1X_PADCONF(GPIO_09,    MUX_MODE1, (EDGE_NONE | PULL_PULL | PAD_1V8_DS2))   /* gmac0_tx_d2 */
            K1X_PADCONF(GPIO_10,    MUX_MODE1, (EDGE_NONE | PULL_PULL | PAD_1V8_DS2))   /* gmac0_tx_d3 */
            K1X_PADCONF(GPIO_11,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_tx_en */
            K1X_PADCONF(GPIO_12,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_mdc */
            K1X_PADCONF(GPIO_13,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_mdio */
            K1X_PADCONF(GPIO_14,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_int_n */
            K1X_PADCONF(GPIO_45,    MUX_MODE1, (EDGE_NONE | PULL_DIS | PAD_1V8_DS2))   /* gmac0_clk_ref */
        >;
    };
};

pin 使用示例

eth0 引用方案重写定义的 pinctrl_gmac0

eth0 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_gmac0>;
};

或者引用方案新增加的 pinctrl_gmac0_1

eth0 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_gmac0_1>;
};

接口介绍

API介绍

获取和释放设备pinctrl句柄

struct pinctrl *devm_pinctrl_get(struct device *dev);

释放设备pinctrl句柄

void devm_pinctrl_put(struct pinctrl *p);

查找pinctrl state 根据state_name 在pin control state holder中查找对应的pin control state.

struct pinctrl_state *pinctrl_lookup_state(struct pinctrl *p,
       const char *name)

设定pinctrl state
对设备pins设置pinctrl state.

int pinctrl_select_state(struct pinctrl *p, struct pinctrl_state *state)

demo示例

pins状态为内核已定义

linux定义了"default"、"init"、"idle"和"sleep"四种标准pins状态，kernel框架层会进行管理，模块驱动不用操作。

default: 设备pins默认状态
init: 设备驱动probe阶段初始化状态
sleep: PM(电源管理)流程设备睡眠状态时pins状态, .suspend时设置
idle: runtime suspend时pins状态，pm_runtime_suspend或pm_runtime_idle时设置

如gmac0控制器使用pins定义为"default"状态, gmac控制器驱动不用做任何操作，kernel框架会完成eth0 pins的设置。 dts配置如下:

eth0 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_gmac0_1>;
};

pins状态自定义

以k1 sd卡控制器举例，k1 sd卡控制器定义了3种pins状态"default"、"fast"和"debug"。
dts中定义和引用如下:

&pinctrl {
    ...
    pinctrl_mmc1: mmc1_grp {
  pinctrl-single,pins = <
   K1X_PADCONF(MMC1_DAT3, MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_3V_DS4)) /* mmc1_d3 */
   K1X_PADCONF(MMC1_DAT2, MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_3V_DS4)) /* mmc1_d2 */
   K1X_PADCONF(MMC1_DAT1, MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_3V_DS4)) /* mmc1_d1 */
   K1X_PADCONF(MMC1_DAT0, MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_3V_DS4)) /* mmc1_d0 */
   K1X_PADCONF(MMC1_CMD,  MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_3V_DS4)) /* mmc1_cmd */
   K1X_PADCONF(MMC1_CLK,  MUX_MODE0, (EDGE_NONE | PULL_DOWN | PAD_3V_DS4)) /* mmc1_clk */
  >;
 };

 pinctrl_mmc1_fast: mmc1_fast_grp {
  pinctrl-single,pins = <
   K1X_PADCONF(MMC1_DAT3, MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_1V8_DS3)) /* mmc1_d3 */
   K1X_PADCONF(MMC1_DAT2, MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_1V8_DS3)) /* mmc1_d2 */
   K1X_PADCONF(MMC1_DAT1, MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_1V8_DS3)) /* mmc1_d1 */
   K1X_PADCONF(MMC1_DAT0, MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_1V8_DS3)) /* mmc1_d0 */
   K1X_PADCONF(MMC1_CMD,  MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_1V8_DS3)) /* mmc1_cmd */
   K1X_PADCONF(MMC1_CLK,  MUX_MODE0, (EDGE_NONE | PULL_DOWN | PAD_1V8_DS3)) /* mmc1_clk */
  >;
 };

    pinctrl_mmc1_debug: mmc1_debug_grp {
  pinctrl-single,pins = <
   K1X_PADCONF(MMC1_DAT3, MUX_MODE3, (EDGE_NONE | PULL_UP   | PAD_3V_DS4)) /* uart0_txd */
   K1X_PADCONF(MMC1_DAT2, MUX_MODE3, (EDGE_NONE | PULL_UP   | PAD_3V_DS4)) /* uart0_rxd */
   K1X_PADCONF(MMC1_DAT1, MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_3V_DS4)) /* mmc1_d1 */
   K1X_PADCONF(MMC1_DAT0, MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_3V_DS4)) /* mmc1_d0 */
   K1X_PADCONF(MMC1_CMD,  MUX_MODE0, (EDGE_NONE | PULL_UP   | PAD_3V_DS4)) /* mmc1_cmd */
   K1X_PADCONF(MMC1_CLK,  MUX_MODE0, (EDGE_NONE | PULL_DOWN | PAD_3V_DS4)) /* mmc1_clk */
  >;
 };
    ...
};

&sdhci0 {
 pinctrl-names = "default","fast","debug";
 pinctrl-0 = <&pinctrl_mmc1>;
 pinctrl-1 = <&pinctrl_mmc1_fast>;
 pinctrl-2 = <&pinctrl_mmc1_debug>;
    ...
};

k1 sd控制器驱动 sdhci-of-k1x.c管理上述pins

/* 获取pinctrl handler */
spacemit->pinctrl = devm_pinctrl_get(&pdev->dev);
...

/* 查找fast/default/debug状态的pins配置，并进行设置 */
if (spacemit->pinctrl && !IS_ERR(spacemit->pinctrl)) {
        if (clock >= 200000000) {
       spacemit->pin = pinctrl_lookup_state(spacemit->pinctrl, "fast");
       if (IS_ERR(spacemit->pin))
            pr_warn("could not get sdhci fast pinctrl state.\n");
       else
            pinctrl_select_state(spacemit->pinctrl, spacemit->pin);
  } else if (clock == 0) {
       spacemit->pin = pinctrl_lookup_state(spacemit->pinctrl, "debug");
       if (IS_ERR(spacemit->pin))
            pr_debug("could not get sdhci debug pinctrl state. ignore it\n");
       else
            pinctrl_select_state(spacemit->pinctrl, spacemit->pin);
  } else {
       spacemit->pin = pinctrl_lookup_state(spacemit->pinctrl, "default");
       if (IS_ERR(spacemit->pin))
            pr_warn("could not get sdhci default pinctrl state.\n");
       else
            pinctrl_select_state(spacemit->pinctrl, spacemit->pin);
  }
}
...

Debug介绍

sysfs

查看系统当前pinctrl控制信息和pin配置信息

/sys/kernel/debug/pinctrl
|-- d401e000.pinctrl-pinctrl-single
|   |-- gpio-ranges
|   |-- pingroups
|   |-- pinmux-functions
|   |-- pinmux-pins
|   |-- pinmux-select
|   `-- pins
|-- pinctrl-devices
|-- pinctrl-handles
|-- pinctrl-maps
`-- spacemit-pinctrl@spm8821
    |-- gpio-ranges
    |-- pinconf-groups
    |-- pinconf-pins
    |-- pingroups
    |-- pinmux-functions
    |-- pinmux-pins
    |-- pinmux-select
    `-- pins

d401e000.pinctrl-pinctrl-single

d401e000 pinctrl管理的pin详细信息。详见debugfs说明

pinctrl-devices

系统中所有pinctrl控制器信息

pinctrl-handles/pinctrl-maps

显示系统已请求的pin功能组信息

debugfs

用于查看当前方案pin配置信息。包括系统中所有pins的使用情况，哪些用于gpio，哪些用于功能pin。

/sys/kernel/debug/pinctrl/d401e000.pinctrl-pinctrl-single
|-- gpio-ranges         //配置成gpio
|-- pingroups           //功能pin组
|-- pinmux-functions
|-- pinmux-pins
|-- pinmux-select
|-- pins               //所有pins使用情况

测试方法

查看pin对应的寄存器值
devmem reg_addr
