PCIe
介绍PCIe的功能和使用方法。
模块介绍
PCIe 是一种高速串行计算机扩展总线标准。采用高速串行点对点双通道高带宽传输，所连接设备独享通道带宽。k1 共有3个PCIe控制器, 支持外接各种PCIe接口设备，包括nvme ssd, sata和wifi等。 PCIe0和USB3控制器共用一个phy硬件, 不能同时使用。应用方案上一般使用USB3, 故PCIe0较少使用。
功能介绍

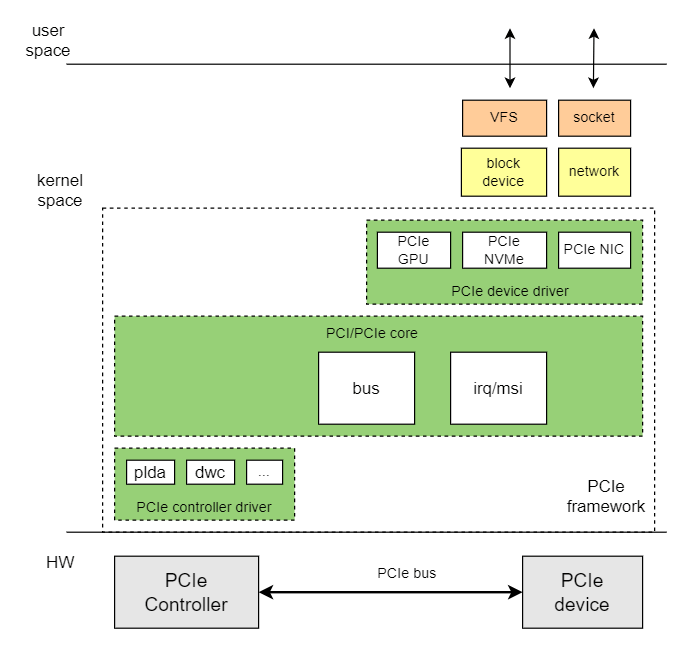

Linux PCIe子系统框架包括三部分: PCIe core、PCIe控制器驱动和PCIe设备驱动。各部分主要功能如下:
1.PCIe核心
- PCIe总线的枚举, 资源分配，中断
- PCIe设备添加和删除
- PCIe设备驱动注册与注销
2.PCIe控制器驱动
- 对PCIe主机控制器进行操作
3.PCIe设备驱动
- PCIe设备驱动，如GPU、NIC和NVMe等
源码结构介绍
控制器驱动代码在drivers/pci/controller/dwc目录下：
|-- pcie-designware.c #dwc pcie驱动公共代码
|-- pcie-designware-host.c #dwc pcie主机驱动代码
|-- pcie-k1x.c #k1x pcie控制器驱动
关键特性
特性
| 特性 | 特性说明 |
|---|---|
| 支持模式 | 支持RC模式 |
| 支持协议和lane数 | 支持gen2x1, gen2x2 |
| 支持设备 | 支持NVMe ssd、PCIe转sata、PCIe 网卡和PCIE显卡 |
性能参数
| ssd型号 | 顺序读(MB/s) | 顺序写(MB/s) |
|---|---|---|
| LRC20Z500GCB | 829 | 812 |
测试方法
# 测试读
fio --name read --eta-newline=5s --filename=/dev/nvme0n1 --rw=read --size=2g --io_size=10g --blocksize=1024k --ioengine=libaio --fsync=10000 --iodepth=32 --direct=1 --numjobs=1 --runtime=60 --group_reporting
#测试写
fio --name write --eta-newline=5s --filename=/dev/nvme0n1 --rw=write --size=2g
--io_size=60g --blocksize=1024k --ioengine=libaio --fsync=10000 --iodepth=32 --
direct=1 --numjobs=1 --runtime=60 --group_reporting
配置介绍
主要包括驱动使能配置和dts配置
CONFIG配置
CONFIG_PCI 为PCI和PCIe总线协议提供支持，默认情况，此选项为Y
Device Drivers
PCI support (PCI [=y])
PCI_K1X_HOST 为K1 PCIe控制器驱动提供支持，默认情况下，此选型为Y
Device Drivers
PCI support (PCI [=y])
PCI controller drivers
DesignWare-based PCIe controllers
Spacemit K1X PCIe Controller - Host Mode (PCI_K1X_HOST [=y])
dts配置
配置空间分配
各控制器配置空间分配如下。
- PCIe0
mem 空间大小 240MB
io 空间大小 1MB - PCIe1
mem 空间大小 240MB
io 空间大小 1MB - PCIe2
mem 可预取空间大小 256MB
mem 不可预取空间大小 112MB io 空间大小 1MB
配置空间详细说明
以PCIe2控制器为例，说明PCIe控制器的地址空间分配。 PCIe2 分配地址空间为 0xa00000000到0xb80000000, 大小0x18000000(384MB)。 可以根据需要，对mem、IO和config空间进行修改，只需保证在0xa00000000到0xb80000000范围，且三部分空间不重合。
当前k1-x.dts中配置
pcie2_rc: pcie@ca800000 {
...
reg = <0x0 0xca800000 0x0 0x00001000>, /* dbi */
...
<0x0 0xb7000000 0x0 0x00002000>, /* config space */
...
#address-cells = <3>;
#size-cells = <2>;
ranges = <0x01000000 0x0 0xb7002000 0 0xb7002000 0x0 0x100000>,
<0x42000000 0x0 0xa0000000 0 0xa0000000 0x0 0x10000000>,
<0x02000000 0x0 0xb0000000 0 0xb0000000 0x0 0x7000000>;
...
}
含义如下
- mem 空间
<0x42000000 0x0 0xa0000000 0 0xa0000000 0x0 0x10000000>
mem prefetchable 空间 大小256MB
<0x02000000 0x0 0xb0000000 0 0xb0000000 0x0 0x7000000>
mem non-prefetchable空间 大小112MB
- IO 空间
<0x01000000 0x0 0xb7002000 0 0xb7002000 0x0 0x100000>
大小为1MB
- config 空间
<0x0 0xb7000000 0x0 0x00002000>
大小为8kB
pinctrl
查看方案原理图，找到 pcie 使用的 pin 组。参考pinctrl章节，确定 pcie 使用的 pin 组。
假设 pcie2 可以直接采用 k1-x_pinctrl.dtsi 中定义 pinctrl_pcie2_4。
dts 配置
方案 dts 中 pcie_rc 描述如下。
&pcie2_rc {
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_pcie2_4>;
status = "okay";
};
完整的pcie dts
pcie2_rc模式控制器dts如下
pcie2_rc: pcie@ca800000 {
compatible = "k1x,dwc-pcie";
reg = <0x0 0xca800000 0x0 0x00001000>, /* dbi */
<0x0 0xcab00000 0x0 0x0001ff24>, /* atu registers */
<0x0 0xb7000000 0x0 0x00002000>, /* config space */
<0x0 0xd4282bdc 0x0 0x00000008>, /* k1x soc config addr */
<0x0 0xc0d20000 0x0 0x00001000>, /* phy ahb */
<0x0 0xc0d10000 0x0 0x00001000>, /* phy addr */
<0x0 0xd4282bcc 0x0 0x00000008>, /* conf0 addr */
<0x0 0xc0b10000 0x0 0x00001000>; /* phy0 addr */
reg-names = "dbi", "atu", "config", "k1x_conf", "phy_ahb", "phy_addr", "conf0_addr", "phy0_addr";
k1x,pcie-port = <2>;
clocks = <&ccu CLK_PCIE2>;
clock-names = "pcie-clk";
resets = <&reset RESET_PCIE2>;
reset-names = "pcie-reset";
power-domains = <&power K1X_PMU_BUS_PWR_DOMAIN>;
bus-range = <0x00 0xff>;
max-link-speed = <2>;
num-lanes = <2>;
num-viewport = <8>;
device_type = "pci";
#address-cells = <3>;
#size-cells = <2>;
ranges = <0x01000000 0x0 0xb7002000 0 0xb7002000 0x0 0x100000>,
<0x42000000 0x0 0xa0000000 0 0xa0000000 0x0 0x10000000>,
<0x02000000 0x0 0xb1000000 0 0xb1000000 0x0 0x07000000>;
interconnects = <&dram_range2>;
interconnect-names = "dma-mem";
interrupts = <143>, <147>;
interrupt-parent = <&intc>;
#interrupt-cells = <1>;
interrupt-map-mask = <0 0 0 0x7>;
interrupt-map = <0000 0 0 1 &pcie2_intc 1>, /* int_a */
<0000 0 0 2 &pcie2_intc 2>, /* int_b */
<0000 0 0 3 &pcie2_intc 3>, /* int_c */
<0000 0 0 4 &pcie2_intc 4>; /* int_d */
linux,pci-domain = <2>;
pcie2_intc: interrupt-controller@0 {
interrupt-controller;
reg = <0 0 0 0 0>;
#address-cells = <0>;
#interrupt-cells = <1>;
};
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_pcie2_4>;
status = "okay";
};
接口介绍
API介绍
注册pci设备驱动
/* Proper probing supporting hot-pluggable devices */
int __must_check __pci_register_driver(struct pci_driver *, struct module *,
const char *mod_name);
/* pci_register_driver() must be a macro so KBUILD_MODNAME can be expanded */
#define pci_register_driver(driver) \
__pci_register_driver(driver, THIS_MODULE, KBUILD_MODNAME)
注销pci设备驱动
void pci_unregister_driver(struct pci_driver *dev);
Debug介绍
sysfs
/sys/bus/pci 查看系统spi总线设备和驱动信息
|-- devices //pci总线上的设备
|-- drivers //pci总线上注册的设备驱动
|-- drivers_autoprobe
|-- drivers_probe
|-- rescan
|-- resource_alignment
|-- slots
`-- uevent
测试介绍
1.查看pci总线拓扑信息
#lspci
0001:00:00.0 PCI bridge: Device 201f:0001 (rev 01)
0001:01:00.0 Network controller: Realtek Semiconductor Co., Ltd. RTL8852BE PCIe 802.11ax Wireless Network Controller
0002:00:00.0 PCI bridge: Device 201f:0001 (rev 01)
0002:01:00.0 Non-Volatile memory controller: Silicon Motion, Inc. SM2263EN/SM2263XT (DRAM-less) NVMe SSD Controllers (rev 03)
2.查看pci设备详细信息
如下显示0001:01:00.0设备详细信息
lspci -vvvs 0001:01:00.0
3.nvme ssd读测试
fio --name read --eta-newline=5s --filename=/dev/nvme0n1 --rw=read --size=2g --io_size=10g --blocksize=1024k --ioengine=libaio --fsync=10000 --iodepth=32 --direct=1 --numjobs=1 --runtime=60 --group_reporting
4.nvme ssd写测试
fio --name write --eta-newline=5s --filename=/dev/nvme0n1 --rw=write --size=2g --io_size=60g --blocksize=1024k --ioengine=libaio --fsync=10000 --iodepth=32 --direct=1 --numjobs=1 --runtime=60 --group_reporting
