Product Introduction
SSOM-K1 is an ultra-compact SoM (System on Module) with SpacemiT K1 System on Chip(SOC).The module integrate with high speed LPDDR4X SDRAM, eMMC, NOR Flash, power monitoring IC (PMIC), and two Ethernet PHY.
SSOM-K1 provide extensive connectivity options, including USB 2.0, USB 3.0, Gigabit Ethernet, MIPI-CSI, PCI Express, as well as HDMI and a 4-lane MIPI-DSI Display interface. These remarkable features position the SOM as an exceptional choice for a wide variety of embedded applications.
Since most of the SoC signals can be connected through the SODIMM connector, most of the SoC functions are available.

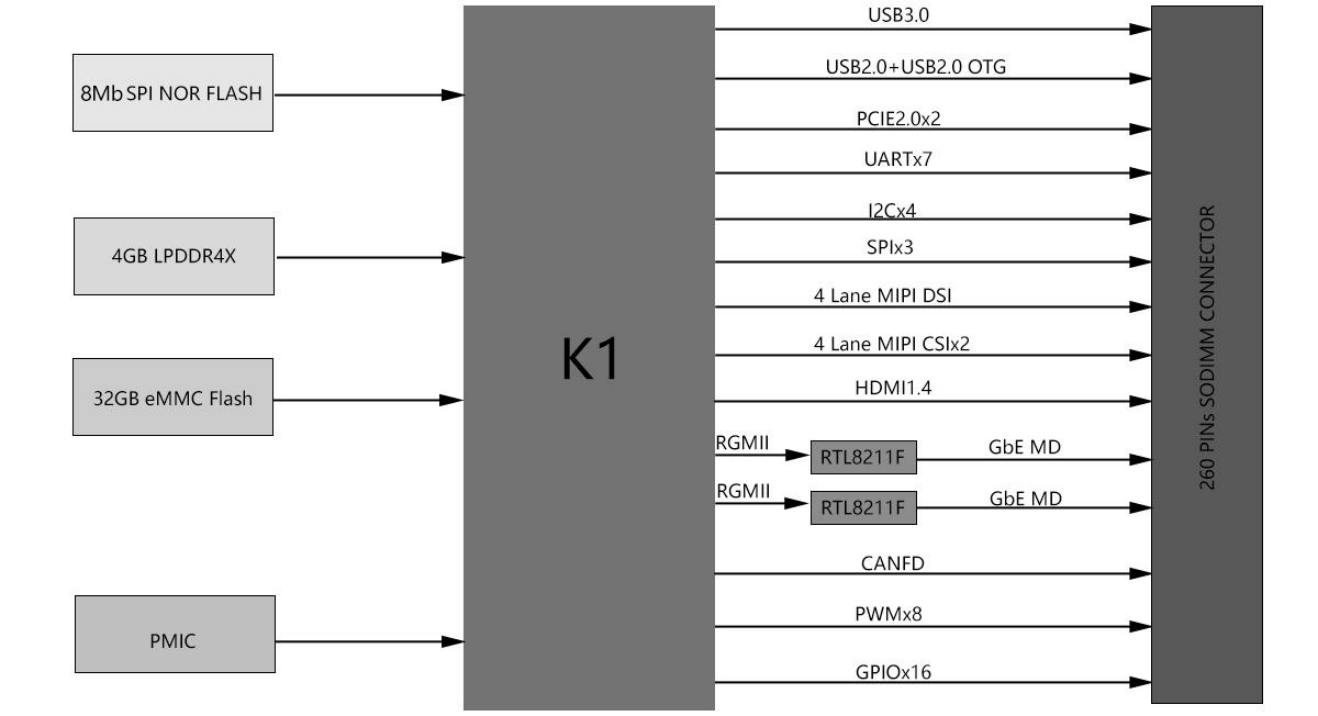

Functional Block Diagram
规格参数
参数 | 描述 |
---|---|
CPU | RISC-V SpacemiT® X60™ Dual-Cluster Octa-core processors, adhere to the RISC-V 64GCVB architecture and RVA22 standard |
GPU | IMG BXE-2-32@819MHz, 32KB SLC, support OpenCL3.0/OpenGL ES 3.2/Vulkan1.3 |
RAM | LPDDR4X SDRAM (2GB/4GB/8GB available) |
Flash | eMMC flash ,maximum size up to 64GB |
Graph engine | IMG BXE-2-32@819MHz, 32KB SLC, support OpenCL3.0/OpenGL ES 3.2/Vulkan1.3 |
H/W Video Codec | |
HDMI | HDMI1.4,support 1920*1080@60fps |
LCD interface | 1xMIPI 4lanes |
Chipset | RTL8211F |
Speed | 1000Mbit/s |
PCIE | 2xPCIE 2.0 2 lanes |
USB | 1xUSB3.0,1xUSB2.0,1xUSB2.0 OTG |
Audio | 2xI2S |
SDIO | 2xSDIO |
UART | 7 |
I2C | 4 |
SPI | 3 |
CAN | 1 |
Camera interface | 2xMIPI CSI 4 lanes |
PWM | 8 |
GPIO | 16 |
Power Supply Voltage | Fixed 5V DC source |
Power Consumption | 2W typical |
Operating Temperature | -20 ~ 75 °C |
Operating Humidity | 95% relative humidity, non-condensing |

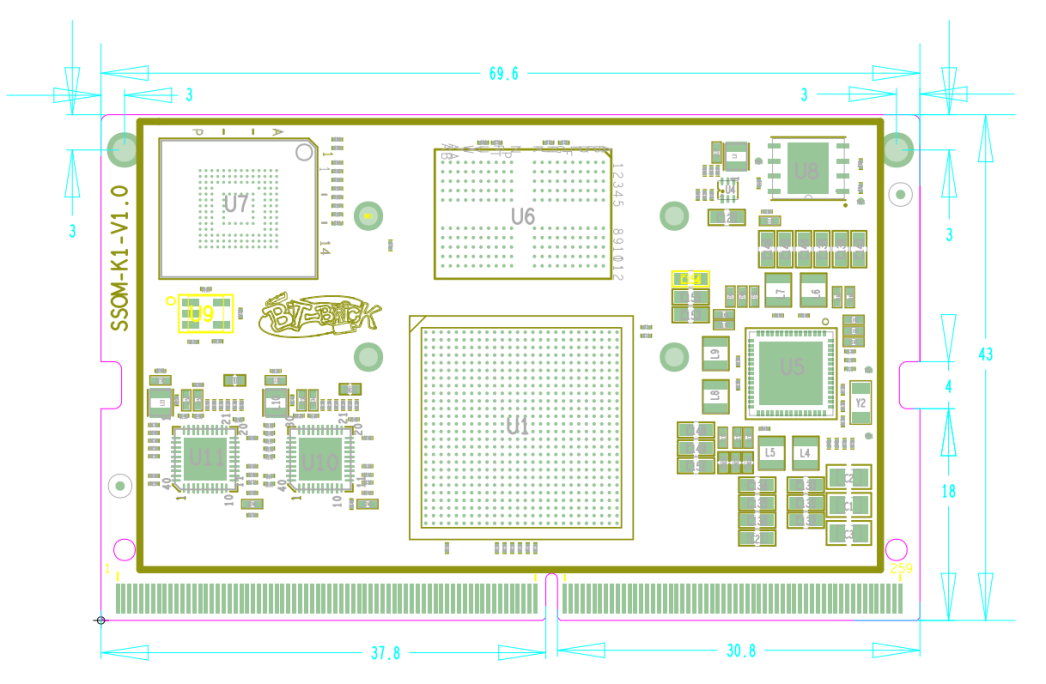

Dimensions (W x D) | 69.6 x 43 mm |
Operation System | Bianbu OS/Linux/Open harmony |
Certifications | CE/FCC Class B |

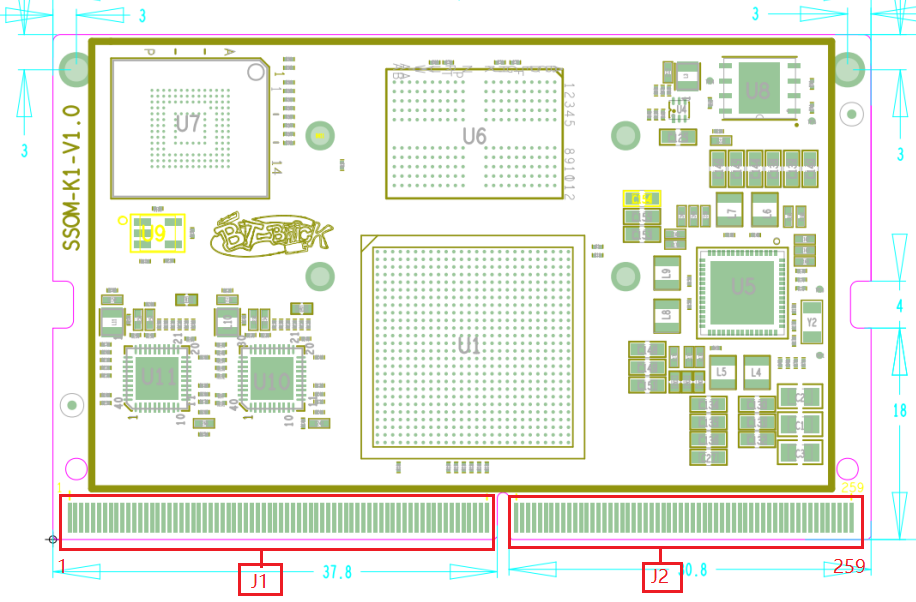

引脚定义
J1
Top | Bottom | ||
---|---|---|---|
Pin Number | Pin Defination | PinNumber | Pin Defination |
1 | GND | 2 | GND |
3 | PHY1_LED1/CFG_LDO0 | 4 | CSI1_DP0 |
5 | PHY1_LED2/CFG_LDO1 | 6 | CSI1_DN0 |
7 | GND | 8 | GND |
9 | PHY1_MDI0+ | 10 | CSI1_CKP |
11 | PHY1_MDI0- | 12 | CSI1_CKN |
13 | GND | 14 | GND |
15 | PHY1_MDI1+ | 16 | CSI1_DP1 |
17 | PHY1_MDI1- | 18 | CSI1_DN1 |
19 | GND | 20 | GND |
21 | PHY1_MDI2+ | 22 | CSI1_DP2 |
23 | PHY1_MDI2- | 24 | CSI1_DN2 |
25 | GND | 26 | GND |
27 | PHY1_MDI3+ | 28 | CSI1_DP3 |
29 | PHY1_MDI3- | 30 | CSI1_DN3 |
31 | GND | 32 | GND |
33 | PHY0_LED1/CFG_LDO0 | 34 | CSI3_DP0 |
35 | PHY0_LED2/CFG_LDO1 | 36 | CSI3_DN0 |
37 | GND | 38 | GND |
39 | PHY0_MDI0+ | 40 | CSI3_CKP |
41 | PHY0_MDI0- | 42 | CSI3_CKN |
43 | GND | 44 | GND |
45 | PHY0_MDI1+ | 46 | CSI3_DP1 |
47 | PHY0_MDI1- | 48 | CSI3_DN1 |
49 | GND | 50 | GND |
51 | PHY0_MDI2+ | 52 | CSI3_DP2 |
53 | PHY0_MDI2- | 54 | CSI3_DN2 |
55 | GND | 56 | GND |
57 | PHY0_MDI3+ | 58 | CSI3_DP3 |
59 | PHY0_MDI3- | 60 | CSI3_DN3 |
61 | GND | 62 | GND |
63 | GMAC0_REF0_CLK_25M | 64 | CSI2_CKP |
65 | GMAC1_REF0_CLK_25M | 66 | CSI2_CKN |
67 | GND | 68 | GND |
69 | USB3_TXP | 70 | CSI1_PWDN |
71 | USB3_TXN | 72 | CSI1_RST |
73 | GND | 74 | GND |
75 | USB1_DP | 76 | CSI_I2C0_SCL |
77 | USB1_DN | 78 | CSI_I2C0_SDA |
79 | GND | 80 | GND |
81 | USB0_DP | 82 | CSI3_RST |
83 | USB0_DN | 84 | CSI3_PWDN |
85 | GND | 86 | GND |
87 | USB2_DP | 88 | CSI_MCLK |
89 | USB2_DN | 90 | USB2_PWREN |
91 | GND | 92 | GND |
93 | USB3_RXP | 94 | USB3_PWREN |
95 | USB3_RXN | 96 | LCD_BL_PWM_1V8 |
97 | GND | 98 | GND |
99 | MIPI_DSI1_D3N | 100 | AP_I2C6_SCL |
101 | MIPI_DSI1_D3P | 102 | AP_I2C6_SDA |
103 | GND | 104 | GND |
105 | MIPI_DSI1_D2N | 106 | GPIO_74 |
107 | MIPI_DSI1_D2P | 108 | UART5_CTS |
109 | GND | 110 | UART5_RTS |
111 | MIPI_DSI1_CLKN | 112 | UART5_TXD |
113 | MIPI_DSI1_CLKP | 114 | UART5_RXD |
115 | GND | 116 | PCIEB_CLKREQN |
117 | MIPI_DSI1_D1N | 118 | PCIEC_PERSTN |
119 | MIPI_DSI1_D1P | 120 | PCIEB_PERSTN |
121 | GND | 122 | PCIEB_WAKEN |
123 | MIPI_DSI1_D0N | 124 | GPIO_92 |
125 | MIPI_DSI1_D0P | 126 | JTAG_SEL |
127 | GND | 128 | GND |
129 | HDMI_TXCN | 130 | GPIO_90 |
131 | HDMI_TXCP | 132 | GPIO_91 |
133 | GND | 134 | GND |
135 | HDMI_TX0N | 136 | HDMI_CEC |
137 | HDMI_TX0P | 138 | HDMI_HPD |
139 | GND | 140 | LCD_BL_EN_1V8 |
141 | HDMI_TX1N | 142 | LCD_PWR_EN_1V8 |
143 | HDMI_TX1P | 144 | LCD_RST_1V8 |
J2
Top | Bottom | ||
---|---|---|---|
PinNumber | Pin Defination | PinNumber | Pin Defination |
145 | GND | 146 | GND |
147 | HDMI_TX2N | 148 | SD0_DATA1 |
149 | HDMI_TX2P | 150 | SD0_CLK |
151 | GND | 152 | SD0_DATA3 |
153 | PCIEB_RX1N | 154 | SD0_CD_3V3 |
155 | PCIEB_RX1P | 156 | SD0_DATA2 |
157 | GND | 158 | SD0_CMD |
159 | PCIEB_REFCLK_N | 160 | SD0_DATA0 |
161 | PCIEB_REFCLK_P | 162 | HDMI_SCL |
163 | GND | 164 | HDMI_SDA |
165 | PCIEB_RX0N | 166 | CAN_RX0 |
167 | PCIEB_RX0P | 168 | CAN_TX0 |
169 | GND | 170 | AP_I2C4_SCL_3V3 |
171 | PCIEB_TX1N | 172 | AP_I2C4_SDA_3V3 |
173 | PCIEB_TX1P | 174 | AP_I2C3_SCL_3V3 |
175 | GND | 176 | AP_I2C3_SDA_3V3 |
177 | PCIEB_TX0N | 178 | GND |
179 | PCIEB_TX0P | 180 | MIPI_LCD_ADC_1V8 |
181 | GND | 182 | GND |
183 | PCIEC_RX1N | 184 | GPIO_96 |
185 | PCIEC_RX1P | 186 | GPIO_47 |
187 | GND | 188 | GPIO_48 |
189 | PCIEC_RX0N | 190 | GND |
191 | PCIEC_RX0P | 192 | AP_I2C2_SCL |
193 | GND | 194 | AP_I2C2_SDA |
195 | PCIEC_TX1N | 196 | R_I2C0_SCL_3V3 |
197 | PCIEC_TX1P | 198 | R_I2C0_SDA_3V3 |
199 | GND | 200 | GND |
201 | PCIEC_REFCLK_N | 202 | TP_INT_1V8 |
203 | PCIEC_REFCLK_P | 204 | TP_RST_1V8 |
205 | GND | 206 | GND |
207 | PCIEC_TX0N | 208 | UART0_RXD |
209 | PCIEC_TX0P | 210 | UART0_TXD |
211 | GND | 212 | UART2_CTS |
213 | PCIEC_WAKEN | 214 | UART2_RTS |
215 | GND | 216 | UART2_RXD |
217 | PCIEC_CLKREQN | 218 | UART2_TXD |
219 | GND | 220 | I2S1_SCLK |
221 | GND | 222 | I2S1_LRCK |
223 | SDIO2_DATA0 | 224 | I2S1_RXD |
225 | SDIO2_DATA1 | 226 | I2S1_TXD |
227 | SDIO2_DATA2 | 228 | I2S0_TXD |
229 | SDIO2_DATA3 | 230 | I2S0_SCLK |
231 | SDIO2_CMD | 232 | I2S0_LRCK |
233 | SDIO2_CLK | 234 | I2S0_SYSCLK |
235 | GND | 236 | I2S0_RXD |
237 | WL_DIS_N_GPIO116 | 238 | CODEC_IRQ |
239 | WL_REG_ON_GPIO67 | 240 | PA_SHUTDOWN |
241 | AP_WAKE_BT | 242 | QSPI_DATA3 |
243 | BT_RESETN | 244 | QSPI_DATA2 |
245 | WL_WAKE_AP | 246 | QSPI_DATA1 |
247 | BT_WAKE_AP | 248 | QSPI_DATA0 |
249 | SLEEP_OUT | 250 | SW_PWRON |
251 | RESET_IN_N | 252 | SW_RST |
253 | VCC5V0_SYS | 254 | VCC5V0_SYS |
255 | VCC5V0_SYS | 256 | VCC5V0_SYS |
257 | VCC5V0_SYS | 258 | VCC5V0_SYS |
259 | VCC5V0_SYS | 260 | VCC_BAT |
