5.4.5 navigation2导航
简介
navigation2项目是适配于ROS2的机器人导航框架，力求以安全的方式让移动机器人从A点移动到B点，集成了机器人导航所需的位姿定位、行为决策、路径规划、避障控制等多个模块。
Github 地址：https://github.com/ros-navigation/navigation2
本示例演示在仿真环境与实车运行两种场景下实现navigation2导航。
仿真导航
本小节基于仿真机器人小车模型，使用navigation2进行建图，并通过Gazebo与rviz观察机器人小车导航效果。
其中navigation2导航算法运行在SpaceMiT RISC-V系列板子上，仿真机器人小车模型、Gazebo仿真环境、rviz可视化运行在与板子同一网段的PC上。
准备工作
（1）SpaceMiT板子烧录 bianbu desktop 24.04 系统镜像，安装 Bianbu Robot SDK 。
（2）PC端安装ros-humble、Bianbu Robot SDK。
使用介绍
启动仿真环境
在PC端打开终端，输入以下命令安装机器人小车模型与Gazebo仿真环境。
sudo apt install ros-humble-gazebo*
sudo apt install ros-humble-turtlebot3
sudo apt install ros-humble-turtlebot3-gazebo
sudo apt install ros-humble-turtlebot3-bringup
sudo apt install ros-humble-turtlebot3-simulations
安装完毕后，输入以下命令加载机器人模型，并启动Gazebo仿真环境。
source /opt/ros/humble/setup.bash
source /usr/share/gazebo/setup.sh
export TURTLEBOT3_MODEL=burger
ros2 launch turtlebot3_gazebo turtlebot3_world.launch.py

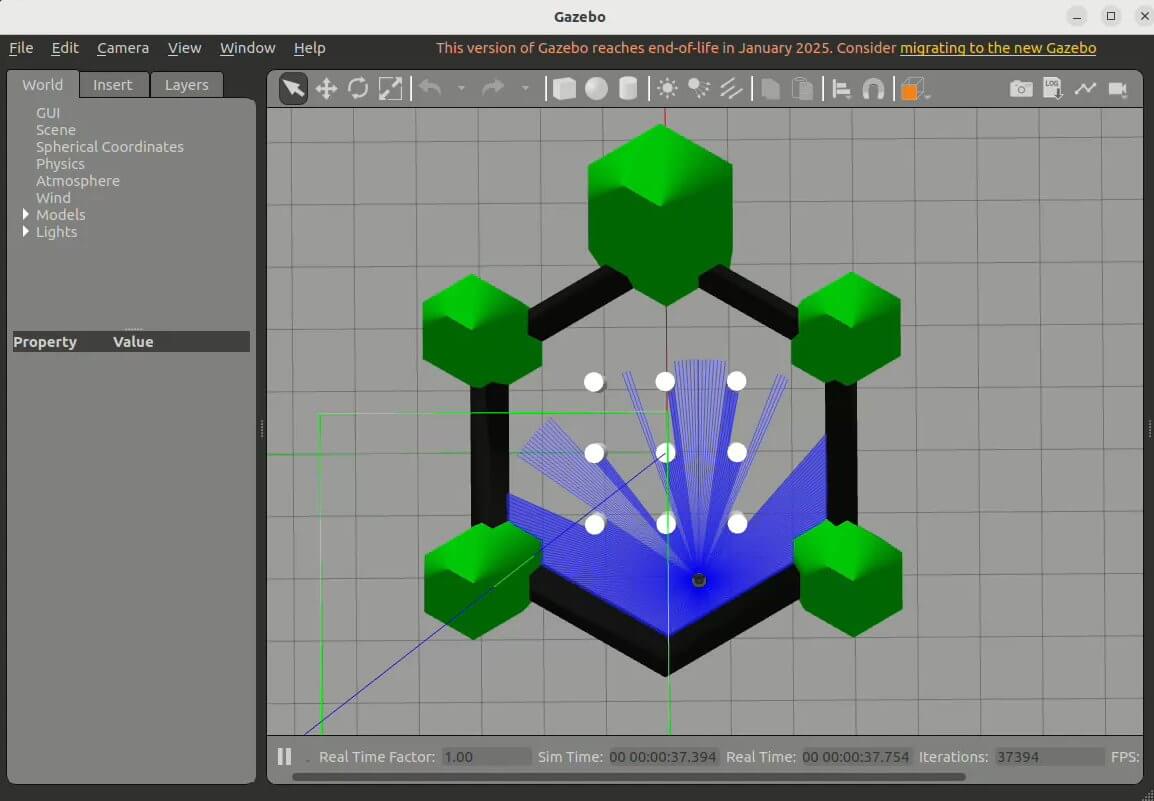

成功启动后，仿真环境如下图所示：
启动navigation2导航
接下来在SpaceMit板子上启动navigation2，实现机器人自主导航。
输入以下命令在SpaceMit板子上安装navigation2
sudo apt install ros-humble-navigation2
sudo apt install ros-humble-nav2-bringup
安装完毕后，在终端输入以下命令启动navigation2
source /opt/bros/humble/setup.bash
ros2 launch nav2_bringup bringup_launch.py use_sim_time:=True map:=/opt/ros/humble/share/nav2_bringup/maps/turtlebot3_world.yaml
PC端可视化
PC端打开一个新终端，输入以下命令启动rviz可视化运行。
source /opt/ros/humble/setup.bash
source ~/ros2_demo_ws/install/setup.bash
ros2 launch br_visualization display_navigation.launch.py
rviz2

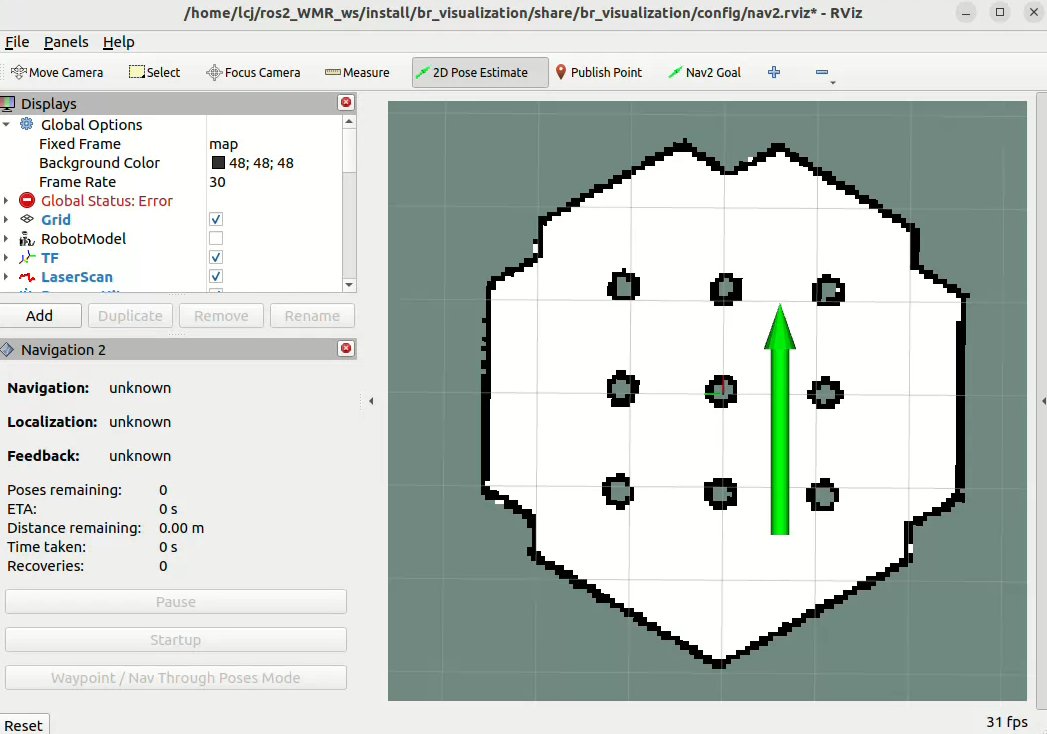

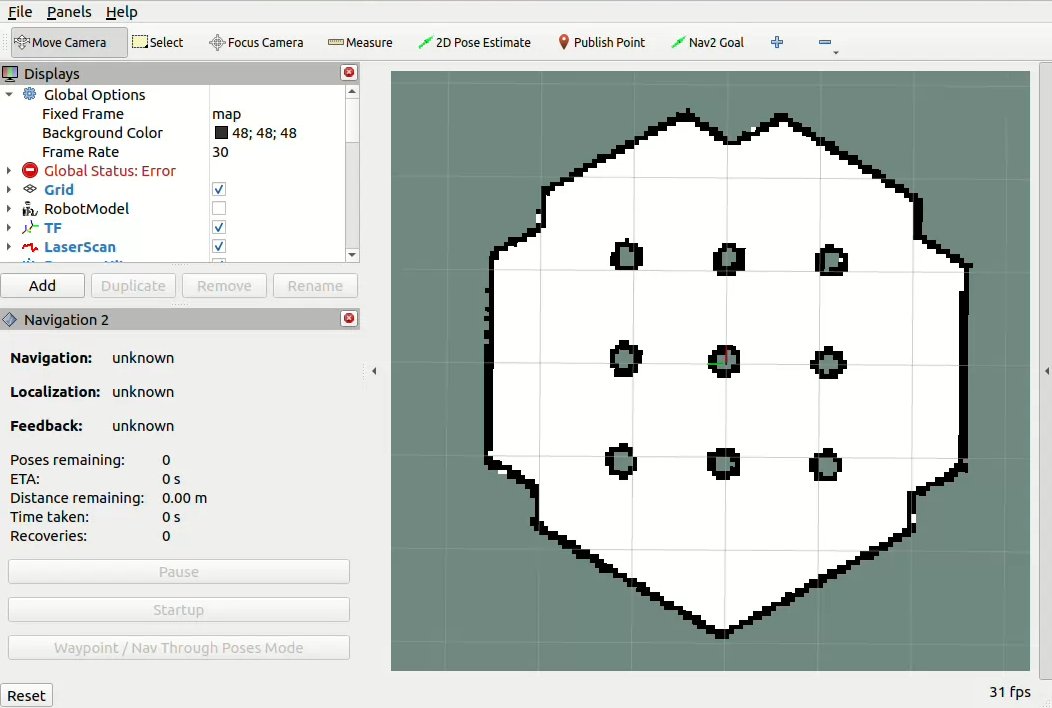

此时我们只能看到一个空旷的环境地图，是因为还没有设置机器人的初始位置。在rviz2中点击2D Pose Estimate设置机器人的初始位置和方向：

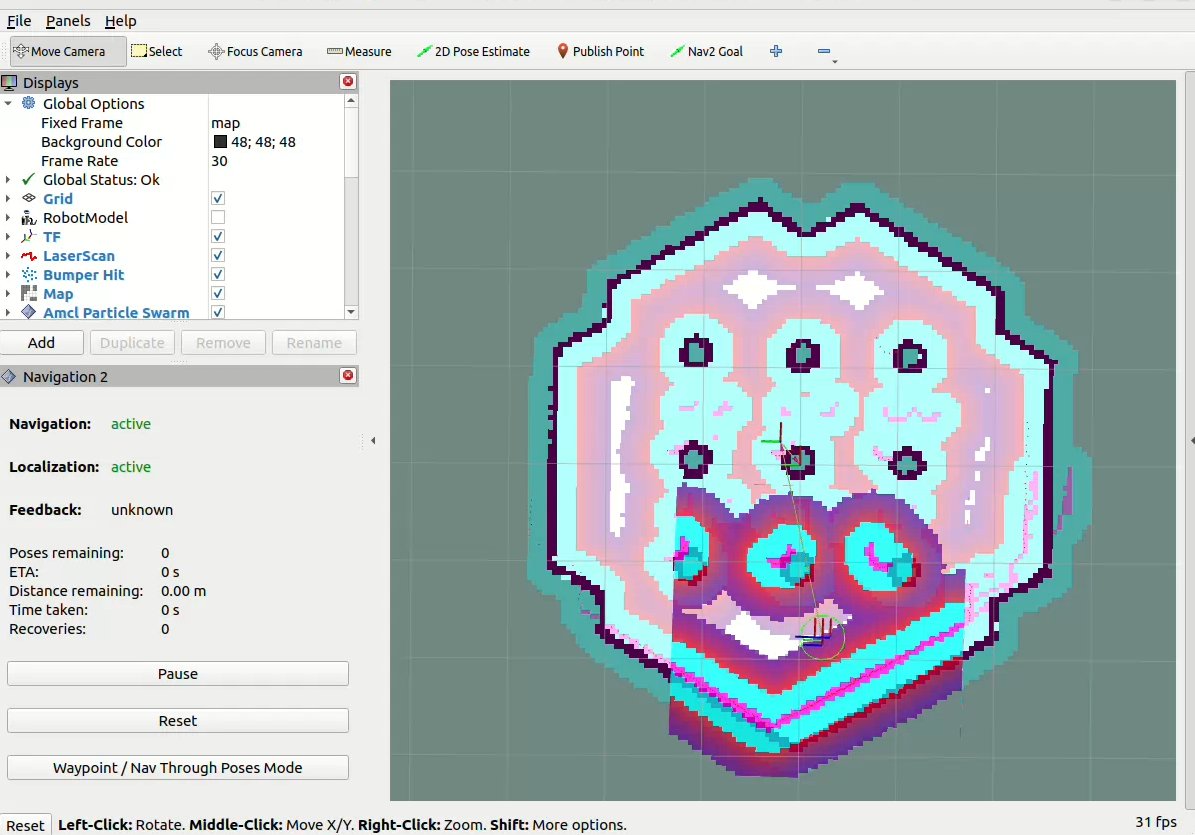

设置完毕后，可以观察到rviz加载出了机器人相关坐标系与代价地图信息：
通过rviz设置导航目的地，点击2D Nav Goal设置目标点：

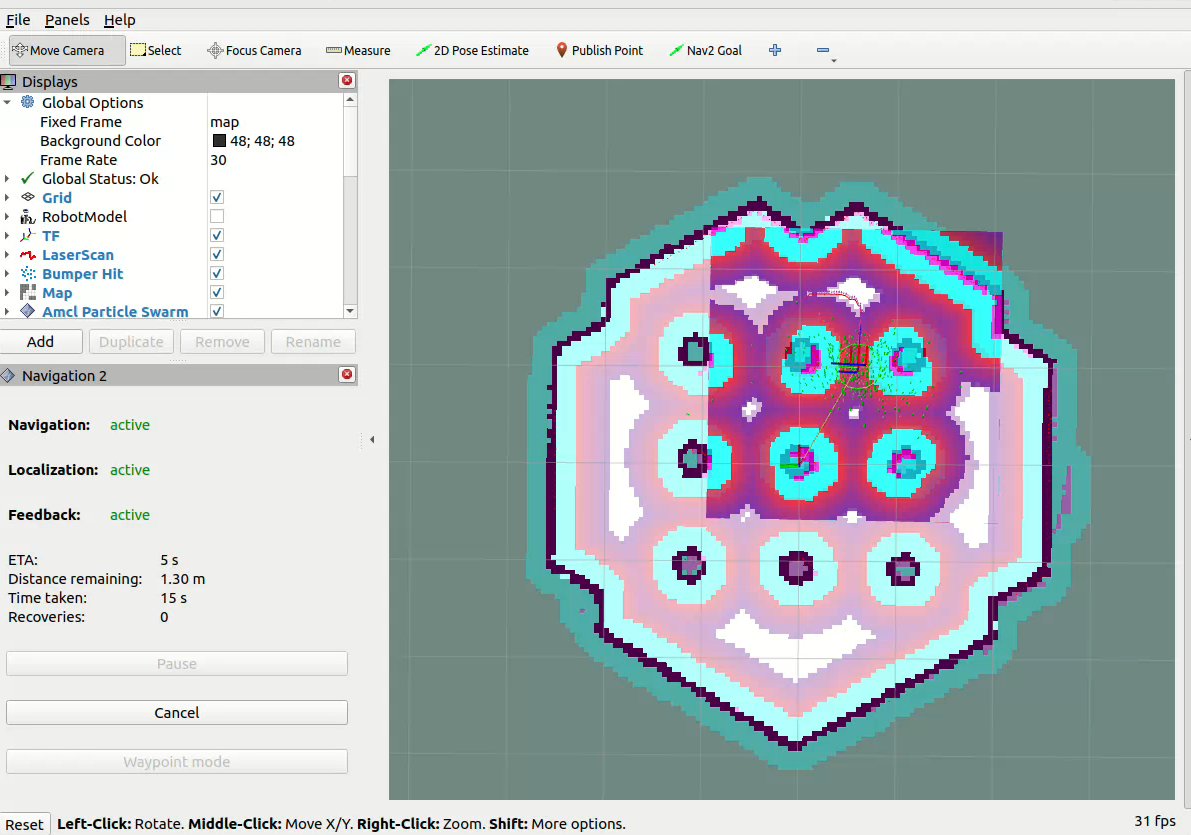

可以观察到机器人小车导航运行状态如下：
实车导航
本小节建立在使用SLAM构建并保存好环境地图后，在搭载了SpaceMiT RISC-V的实际机器人小车上启动并实现navigation2自主导航，并通过PC端可视化。
准备工作
（1）SpaceMiT板子烧录 bianbu desktop 24.04 系统镜像，安装 Bianbu Robot SDK 。
（2）PC端安装ros-humble、Bianbu Robot SDK。
（3）按照SLAM构建并保存好环境地图文件
使用介绍
安装navigation2
sudo apt install ros-humble-navigation2
sudo apt install ros-humble-nav2-bringup
启动navigation2导航
按照以下命令，即可一键启动实车机器人模型参数配置文件与navigation2导航算法。
source /opt/bros/humble/setup.bash
ros2 launch br_navigation nav2.launch.py
PC端可视化
PC端打开一个新终端，输入以下命令启动rviz可视化运行。

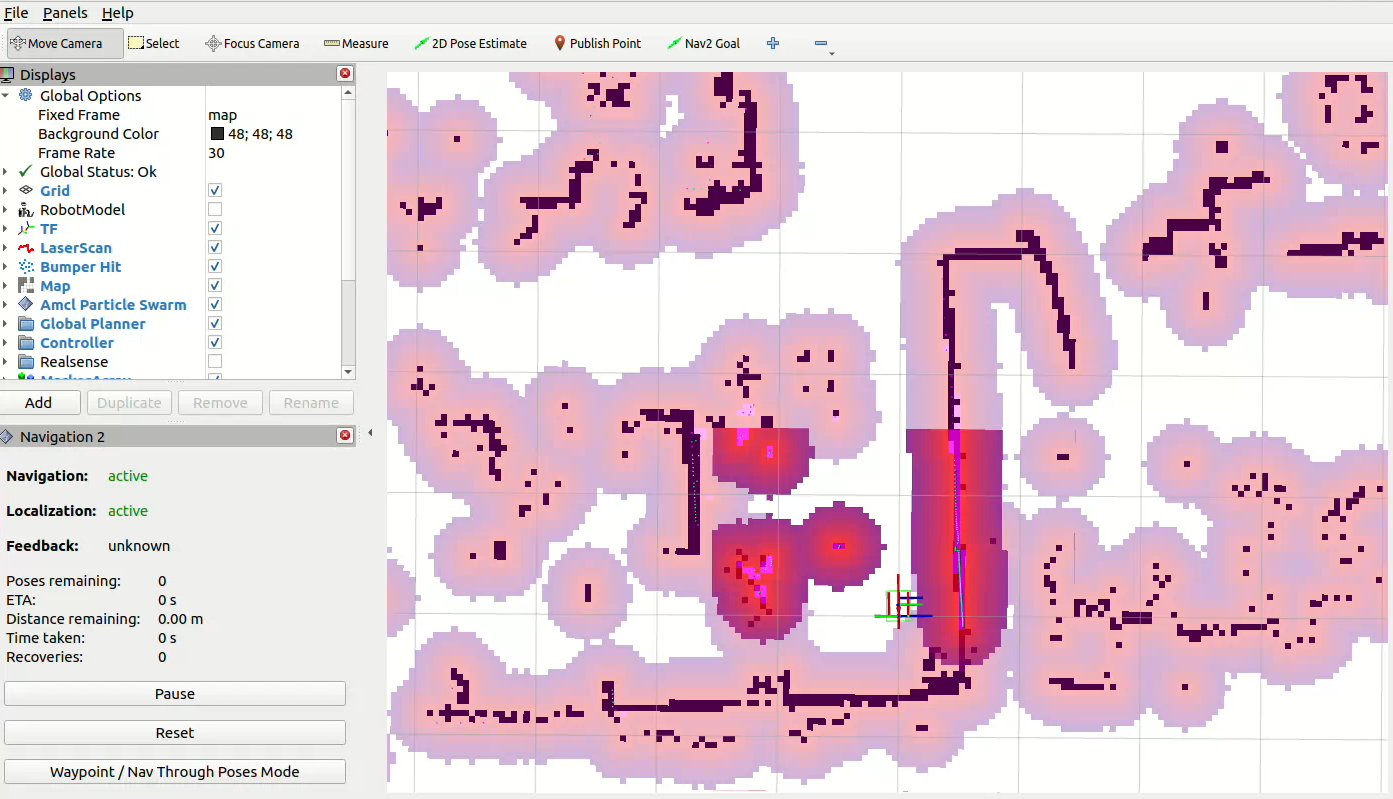

ros2 launch br_visualization display_navigation.launch.py

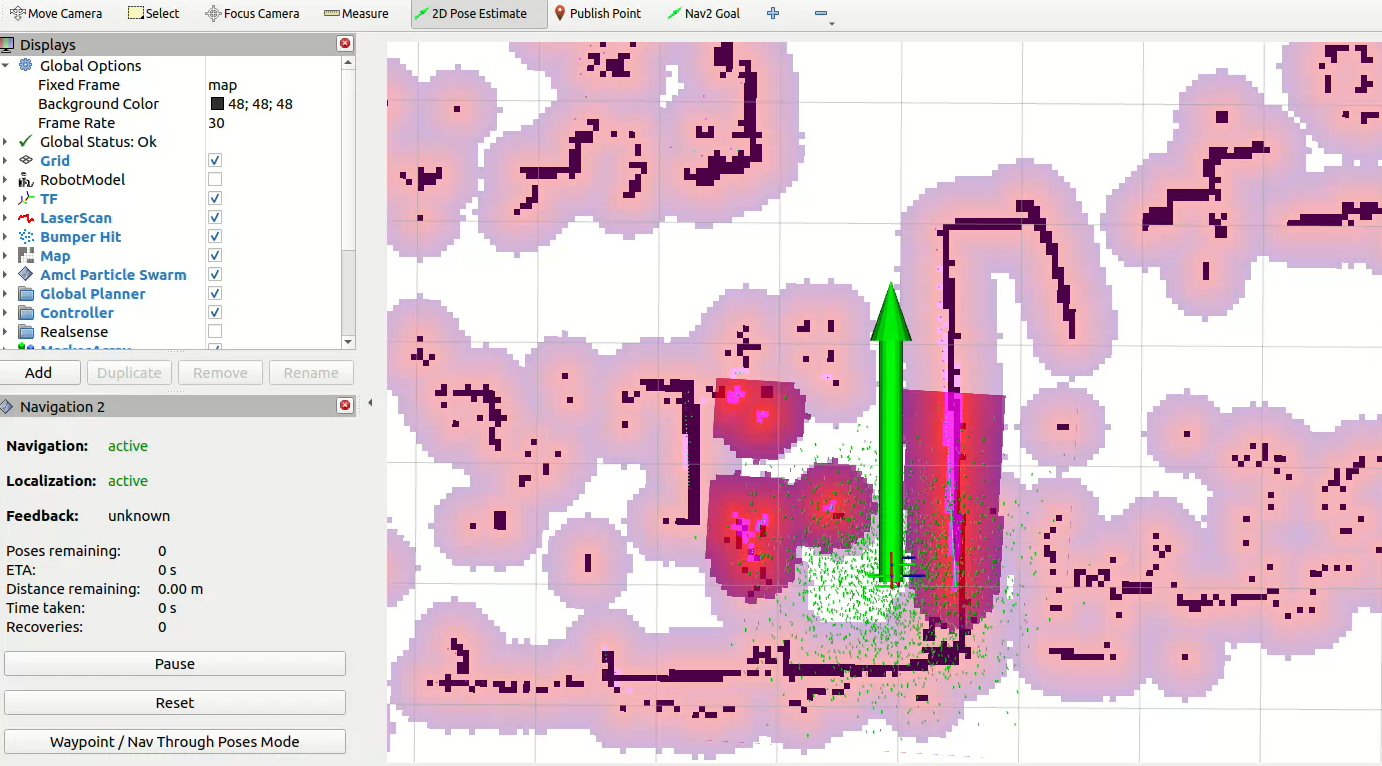

启动文件已配置机器人初始位置为SLAM建图原点，也可以再次点击2D Pose Estimate调整机器人位姿

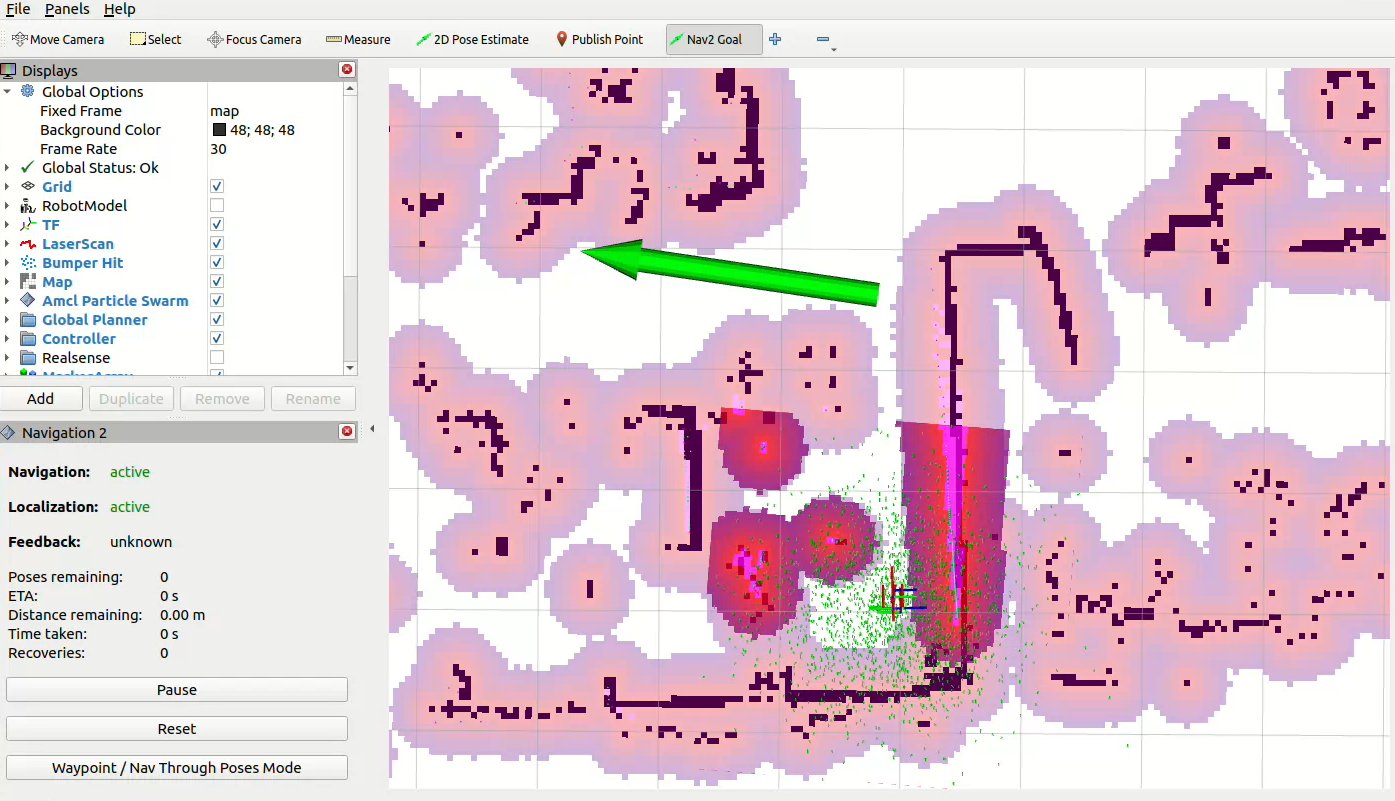

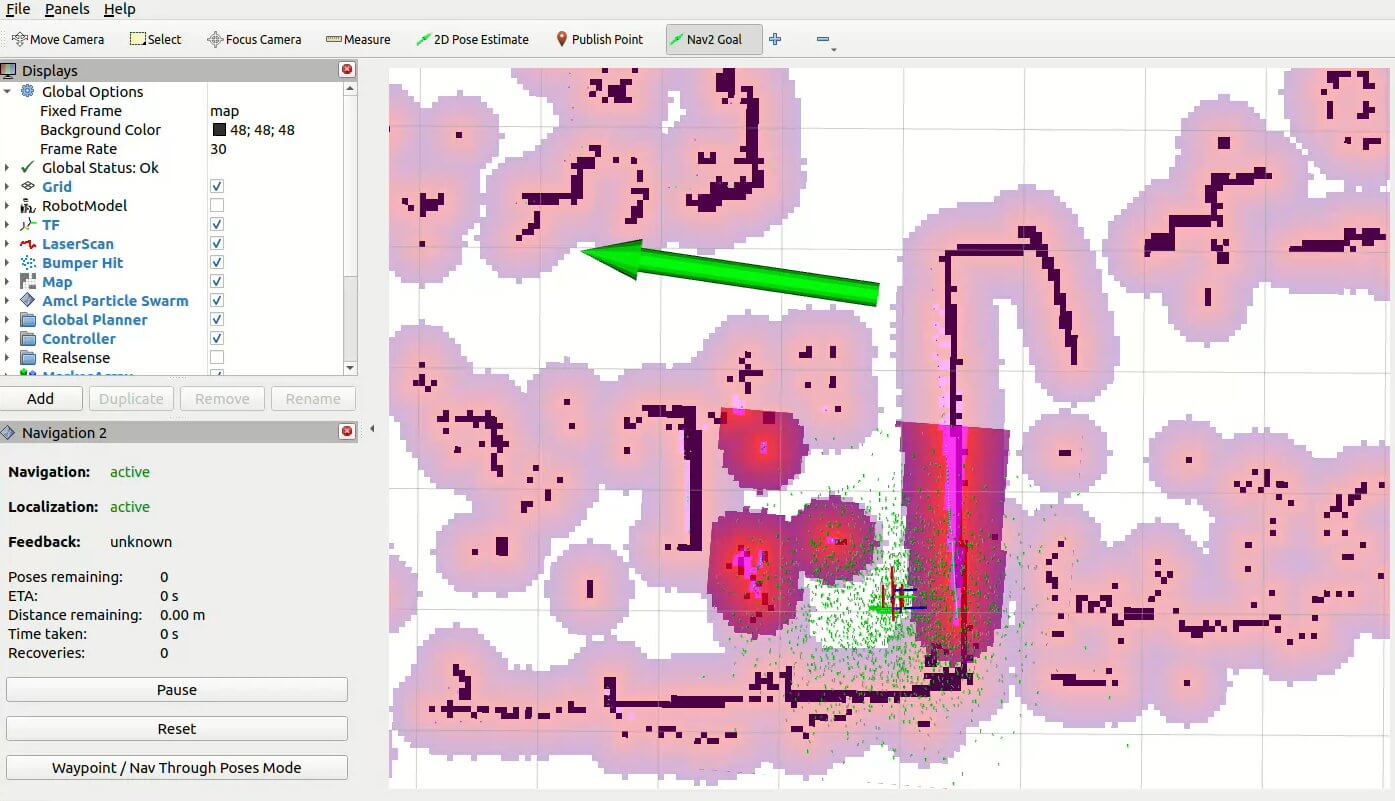

点击2D Nav Goal设置导航目标点，可在PC端rviz2中监控导航状态
同时slam+navigation2
如果没有事先建立地图，也可以运行以下命令，即可实现在未知地图环境中同时运行slam+navigation2，在导航过程中自动更新地图。
ros2 launch br_navigation nav2_for_slam.launch.py

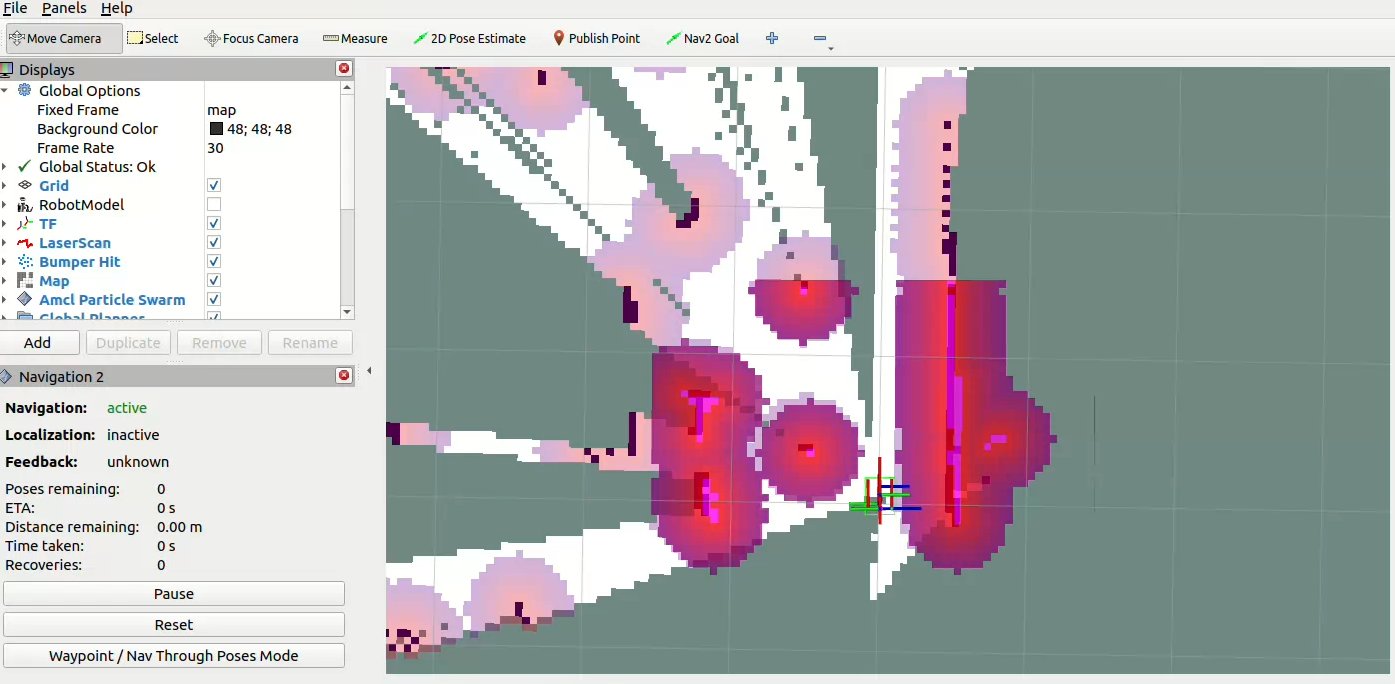

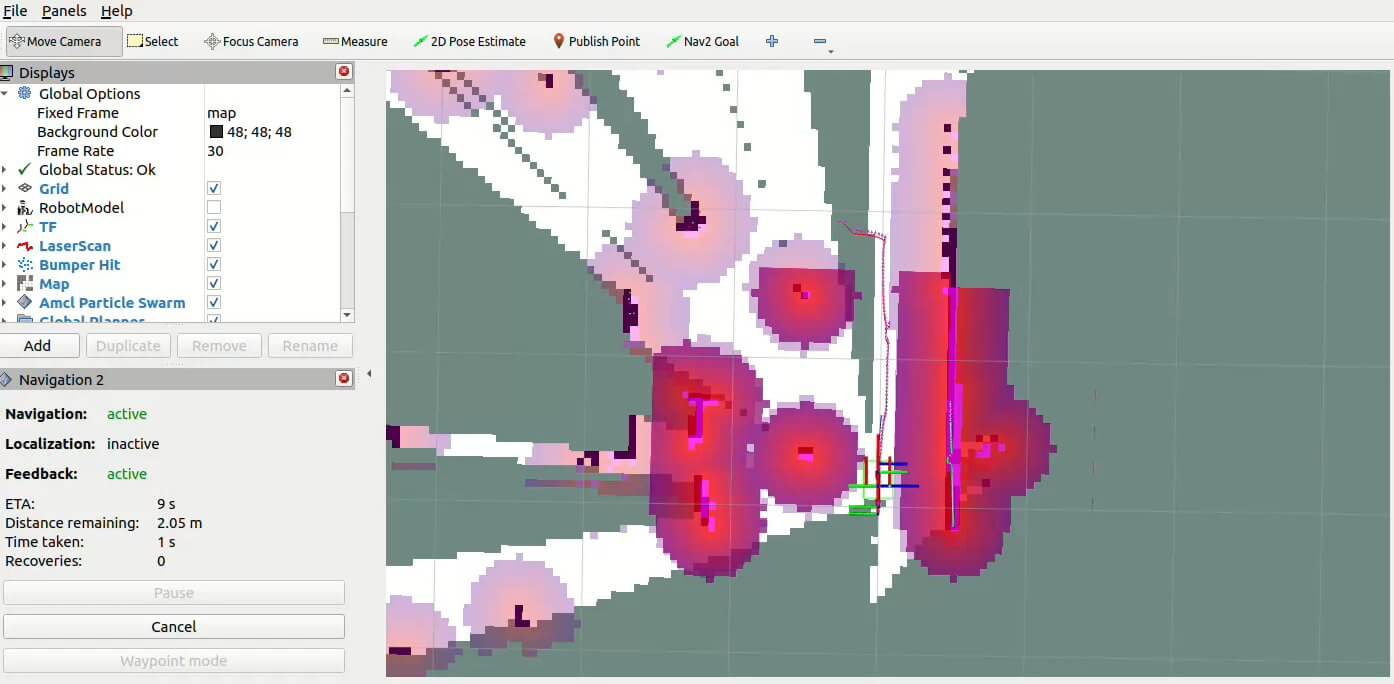

点击2D Nav Goal，即可在未知环境中进行navigation2导航与SLAM建图。
