SSOM-K1 is an ultra-compact SoM (System on Module) with SpacemiT K1 System on Chip(SOC).The module integrate with high speed LPDDR4X SDRAM, eMMC, NOR Flash, power monitoring IC (PMIC), and two Ethernet PHY.

SSOM-K1 provide extensive connectivity options, including USB 2.0, USB 3.0, Gigabit Ethernet, MIPI-CSI, PCI Express, as well as HDMI and a 4-lane MIPI-DSI Display interface. These remarkable features position the SOM as an exceptional choice for a wide variety of embedded applications.

Since most of the SoC signals can be connected through the SODIMM connector, most of the SoC functions are available.

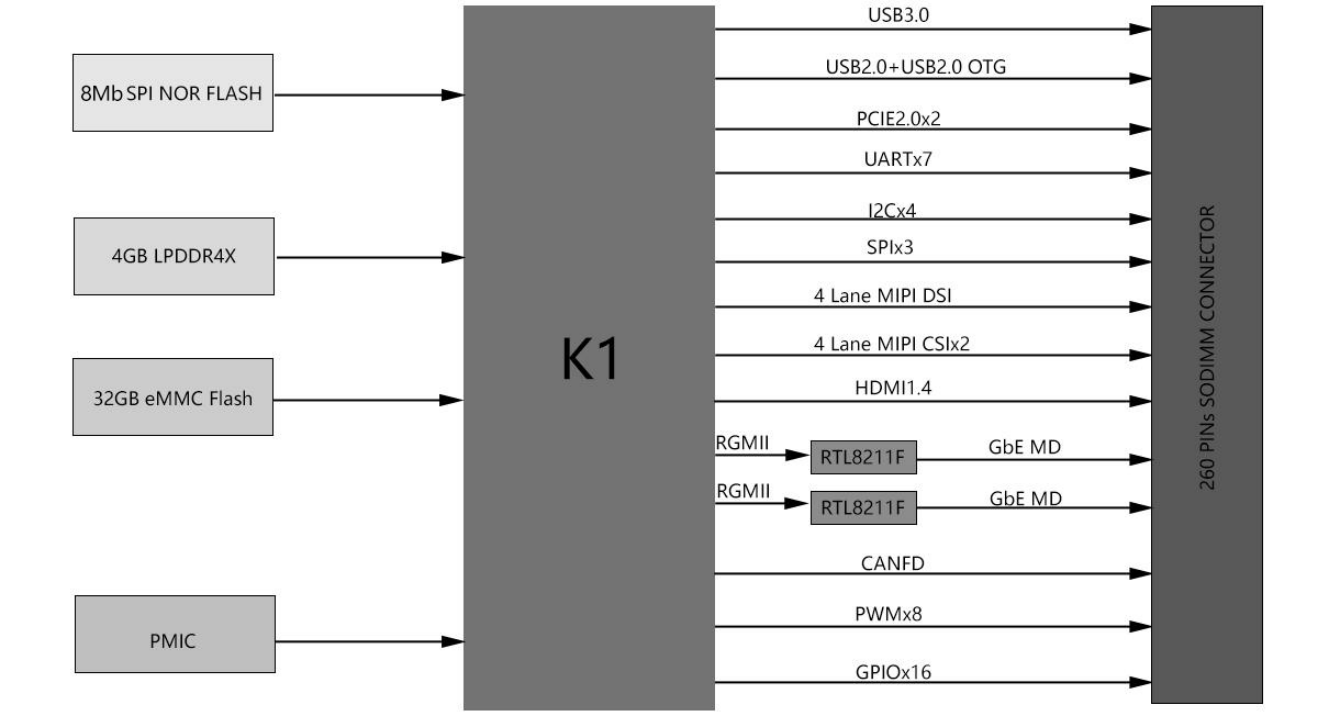

Functional Block Diagram

alt text

规格参数

参数描述
CPURISC-V SpacemiT® X60™ Dual-Cluster Octa-core processors, adhere to the RISC-V 64GCVB architecture and RVA22 standard
GPUIMG BXE-2-32@819MHz, 32KB SLC, support OpenCL3.0/OpenGL ES 3.2/Vulkan1.3
RAMLPDDR4X SDRAM (2GB/4GB/8GB available)
FlasheMMC flash ,maximum size up to 64GB
Graph engineIMG BXE-2-32@819MHz, 32KB SLC, support OpenCL3.0/OpenGL ES 3.2/Vulkan1.3
H/W Video Codec
HDMIHDMI1.4,support 1920*1080@60fps
LCD interface1xMIPI 4lanes
ChipsetRTL8211F
Speed1000Mbit/s
PCIE2xPCIE 2.0 2 lanes
USB1xUSB3.0,1xUSB2.0,1xUSB2.0 OTG
Audio2xI2S
SDIO2xSDIO
UART7
I2C4
SPI3
CAN1
Camera interface2xMIPI CSI 4 lanes
PWM8
GPIO16
Power Supply VoltageFixed 5V DC source
Power Consumption2W typical
Operating Temperature-20 ~ 75 °C
Operating Humidity95% relative humidity, non-condensing
Dimensions (W x D)69.6 x 43 mm
Operation SystemBianbu OS/Linux/Open harmony
CertificationsCE/FCC Class B

引脚定义

alt text

J1

TopBottom
Pin NumberPin DefinationPinNumberPin Defination
1GND2GND
3PHY1_LED1/CFG_LDO04CSI1_DP0
5PHY1_LED2/CFG_LDO16CSI1_DN0
7GND8GND
9PHY1_MDI0+10CSI1_CKP
11PHY1_MDI0-12CSI1_CKN
13GND14GND
15PHY1_MDI1+16CSI1_DP1
17PHY1_MDI1-18CSI1_DN1
19GND20GND
21PHY1_MDI2+22CSI1_DP2
23PHY1_MDI2-24CSI1_DN2
25GND26GND
27PHY1_MDI3+28CSI1_DP3
29PHY1_MDI3-30CSI1_DN3
31GND32GND
33PHY0_LED1/CFG_LDO034CSI3_DP0
35PHY0_LED2/CFG_LDO136CSI3_DN0
37GND38GND
39PHY0_MDI0+40CSI3_CKP
41PHY0_MDI0-42CSI3_CKN
43GND44GND
45PHY0_MDI1+46CSI3_DP1
47PHY0_MDI1-48CSI3_DN1
49GND50GND
51PHY0_MDI2+52CSI3_DP2
53PHY0_MDI2-54CSI3_DN2
55GND56GND
57PHY0_MDI3+58CSI3_DP3
59PHY0_MDI3-60CSI3_DN3
61GND62GND
63GMAC0_REF0_CLK_25M64CSI2_CKP
65GMAC1_REF0_CLK_25M66CSI2_CKN
67GND68GND
69USB3_TXP70CSI1_PWDN
71USB3_TXN72CSI1_RST
73GND74GND
75USB1_DP76CSI_I2C0_SCL
77USB1_DN78CSI_I2C0_SDA
79GND80GND
81USB0_DP82CSI3_RST
83USB0_DN84CSI3_PWDN
85GND86GND
87USB2_DP88CSI_MCLK
89USB2_DN90USB2_PWREN
91GND92GND
93USB3_RXP94USB3_PWREN
95USB3_RXN96LCD_BL_PWM_1V8
97GND98GND
99MIPI_DSI1_D3N100AP_I2C6_SCL
101MIPI_DSI1_D3P102AP_I2C6_SDA
103GND104GND
105MIPI_DSI1_D2N106GPIO_74
107MIPI_DSI1_D2P108UART5_CTS
109GND110UART5_RTS
111MIPI_DSI1_CLKN112UART5_TXD
113MIPI_DSI1_CLKP114UART5_RXD
115GND116PCIEB_CLKREQN
117MIPI_DSI1_D1N118PCIEC_PERSTN
119MIPI_DSI1_D1P120PCIEB_PERSTN
121GND122PCIEB_WAKEN
123MIPI_DSI1_D0N124GPIO_92
125MIPI_DSI1_D0P126JTAG_SEL
127GND128GND
129HDMI_TXCN130GPIO_90
131HDMI_TXCP132GPIO_91
133GND134GND
135HDMI_TX0N136HDMI_CEC
137HDMI_TX0P138HDMI_HPD
139GND140LCD_BL_EN_1V8
141HDMI_TX1N142LCD_PWR_EN_1V8
143HDMI_TX1P144LCD_RST_1V8

J2

TopBottom
PinNumberPin DefinationPinNumberPin Defination
145GND146GND
147HDMI_TX2N148SD0_DATA1
149HDMI_TX2P150SD0_CLK
151GND152SD0_DATA3
153PCIEB_RX1N154SD0_CD_3V3
155PCIEB_RX1P156SD0_DATA2
157GND158SD0_CMD
159PCIEB_REFCLK_N160SD0_DATA0
161PCIEB_REFCLK_P162HDMI_SCL
163GND164HDMI_SDA
165PCIEB_RX0N166CAN_RX0
167PCIEB_RX0P168CAN_TX0
169GND170AP_I2C4_SCL_3V3
171PCIEB_TX1N172AP_I2C4_SDA_3V3
173PCIEB_TX1P174AP_I2C3_SCL_3V3
175GND176AP_I2C3_SDA_3V3
177PCIEB_TX0N178GND
179PCIEB_TX0P180MIPI_LCD_ADC_1V8
181GND182GND
183PCIEC_RX1N184GPIO_96
185PCIEC_RX1P186GPIO_47
187GND188GPIO_48
189PCIEC_RX0N190GND
191PCIEC_RX0P192AP_I2C2_SCL
193GND194AP_I2C2_SDA
195PCIEC_TX1N196R_I2C0_SCL_3V3
197PCIEC_TX1P198R_I2C0_SDA_3V3
199GND200GND
201PCIEC_REFCLK_N202TP_INT_1V8
203PCIEC_REFCLK_P204TP_RST_1V8
205GND206GND
207PCIEC_TX0N208UART0_RXD
209PCIEC_TX0P210UART0_TXD
211GND212UART2_CTS
213PCIEC_WAKEN214UART2_RTS
215GND216UART2_RXD
217PCIEC_CLKREQN218UART2_TXD
219GND220I2S1_SCLK
221GND222I2S1_LRCK
223SDIO2_DATA0224I2S1_RXD
225SDIO2_DATA1226I2S1_TXD
227SDIO2_DATA2228I2S0_TXD
229SDIO2_DATA3230I2S0_SCLK
231SDIO2_CMD232I2S0_LRCK
233SDIO2_CLK234I2S0_SYSCLK
235GND236I2S0_RXD
237WL_DIS_N_GPIO116238CODEC_IRQ
239WL_REG_ON_GPIO67240PA_SHUTDOWN
241AP_WAKE_BT242QSPI_DATA3
243BT_RESETN244QSPI_DATA2
245WL_WAKE_AP246QSPI_DATA1
247BT_WAKE_AP248QSPI_DATA0
249SLEEP_OUT250SW_PWRON
251RESET_IN_N252SW_RST
253VCC5V0_SYS254VCC5V0_SYS
255VCC5V0_SYS256VCC5V0_SYS
257VCC5V0_SYS258VCC5V0_SYS
259VCC5V0_SYS260VCC_BAT

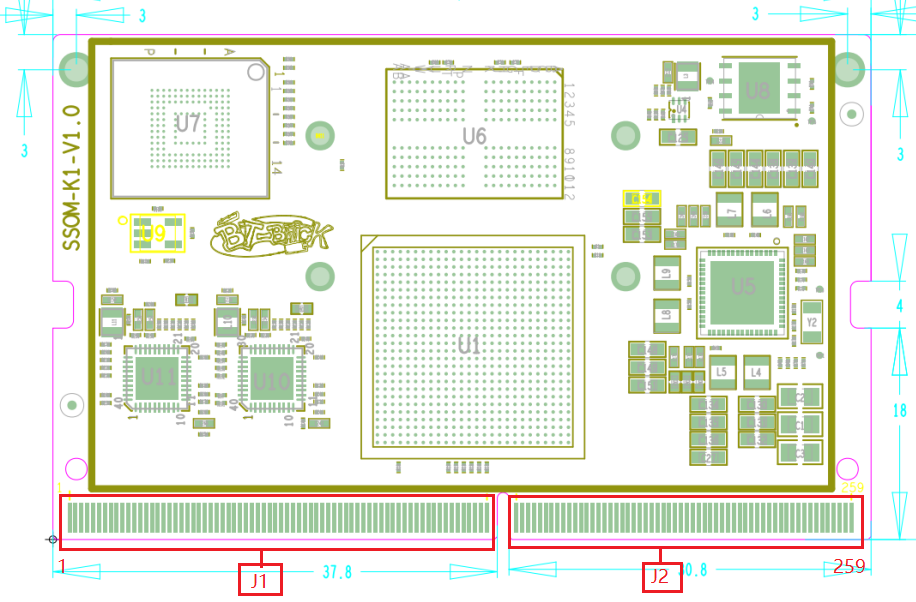

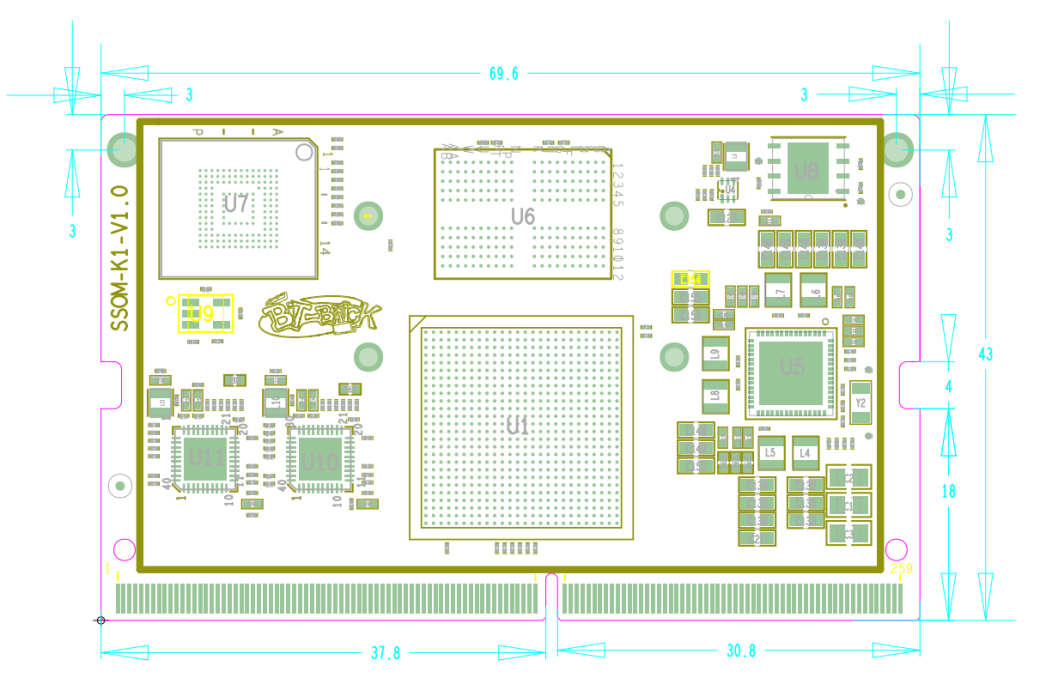

Mechanical Dimensions
