前言
本文档主要介绍 RK 平台时钟子系统框架介绍以及配置。

读者对象
本文档（本指南）主要适用于以下工程师：

技术支持工程师
软件开发工程师

1. 方案概述

1.1 概述

本章主要描述时钟子系统相关的重要概念、时钟方案、总体流程、代码结构。

1.2 重要概念

时钟子系统
这里讲的时钟是给 SOC 各组件提供时钟的树状框架，并不是内核使用的时间，和其他模块一样，CLOCK 也有框架，用于适配不同的平台。适配层之上是客户代码和接口，也就是各模块（如需要时钟信号的外设，USB 等）的驱动。适配层之下是具体的 SOC 级的时钟操作细节。

时钟树结构
可运行 LINUX 的主流处理器平台，都有非常复杂的 CLOCK TREE，我们随便拿一个处理器的 SPEC，查看 CLOCK 相关的章节，一定会有非常庞大和复杂的树状图，这个图由 CLOCK 相关的器件，以及这些器件输出的 CLOCK 组成。

相关器件
CLOCK 相关的器件包括：用于产生 CLOCK 的 Oscillator（有源振荡器，也称作谐振荡器）或者 Crystal（无源振荡器，也称晶振）；用于倍频的 PLL（锁相环，Phase Locked Loop）；用于分频的 Divider；用于多路选择的 MUX；用于 CLOCK ENABLE 控制的与门；使用 CLOCK 的硬件模块（可称作 CONSUMER）；等等。

1.3 时钟方案

每一个 SOC 都有自己的时钟分配方案，主要是包括 PLL 的设置，各个 CLOCK 的父属性、DIV、MUX 等。芯片不同，时钟方案是有差异的。

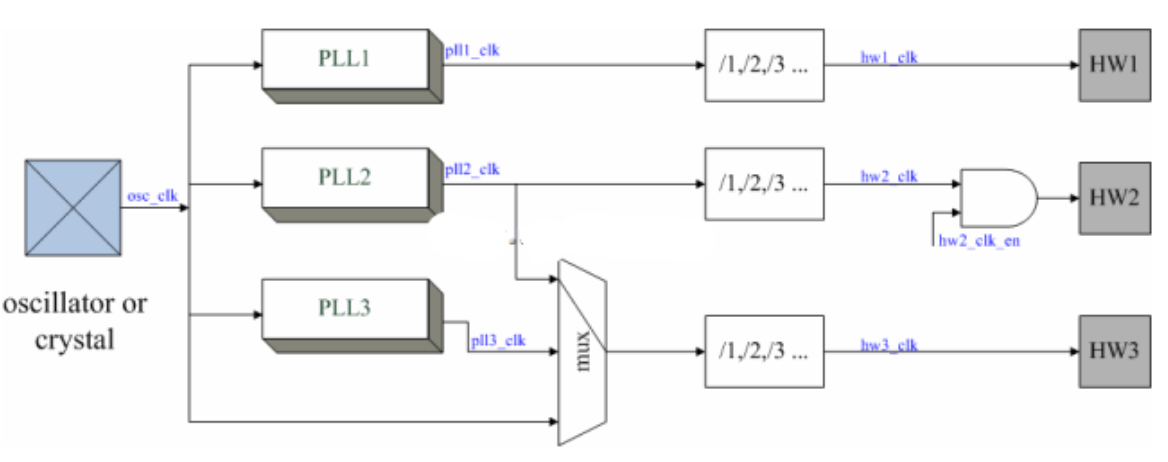

图表 1‑1 时钟树的示例图

alt text

项目	功能	路径
clk	rk3xxx.c 中主要是 CLOCK 的寄存器描述、CLOCK 之间的树状关系描述等	drivers/clk/rockchip/clk-rk3xxx.c
rk3xxx.c	.h 中是 CLOCK 的 ID 定义，通过 ID 匹配 CLOCK Name	include/dt-bindings/clock/rk3xxx-cru.h
RK 特别的处理	处理 RK 的 PLL 时钟，处理 RK 的一些特殊时钟如 LCDC、I2S 等	drivers/clk/rockchip/clk-xxx.c
CLK API	提供 Linux 环境下供 Driver 调用的接口	drivers/clk/clk-xxx.x

1.4 总体流程

图表 1‑2 时钟配置流程图

alt text

主要内容包括（不需要所有 CLOCK 都支持）：

Enable/Disable CLOCK。
设置 CLOCK 的频率。
选择 CLOCK 的 Parent。

1.5 代码结构

图表 1‑3 CLOCK代码构成

项目	功能	路径
clk-rk3xxx.c	.c中主要是CLOCK的寄存器描述、CLOCK之间的树状关系描述等	drivers/clk/rockchip/clk-rk3xxx.c
rk3xxx-cru.h	.h中是CLOCK的ID定义，通过ID匹配CLOCK Name	include/dt-bindings/clock/rk3xxx-cru.h include/dt-bindings/clock/rockchip,rk3xxx-cru.h
RK 特别的处理	处理RK的PLL时钟，处理RK的一些特殊时钟如LCDC、I2S等	drivers/clk/rockchip/clk-xxx.c
CLK API	提供Linux环境下供Driver调用的接口	drivers/clk/clk-xxx.x

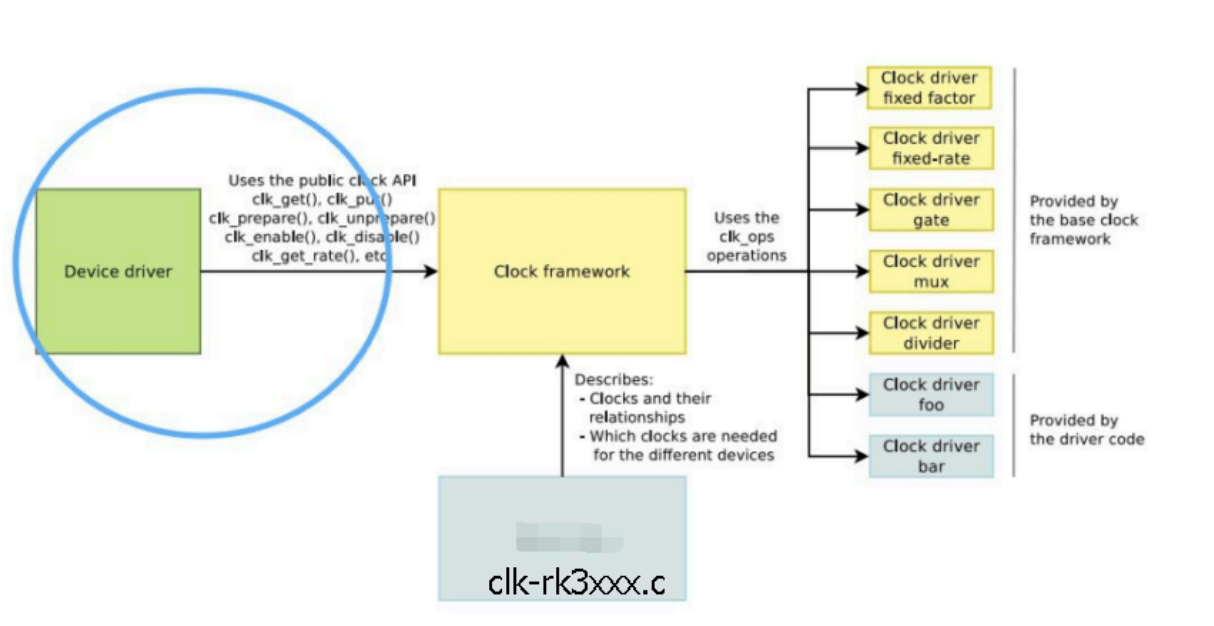

CLOCK 的软件框架由 CLOCK 的 Device Tree（CLOCK 的寄存器描述、CLOCK 之间的树状关系等）、Device driver 的 CLOCK 配置和 CLOCK API 三部分构成。这三部分的功能、CLOCK 代码路径如表 1-1 所示。

2. CLOCK 开发指南

2.1 概述

本章描述如何修改时钟配置、使用 API 接口及调试 CLOCK 程序。

2.2 时钟的相关概念

2.2.1 PLL

锁相环，是由 24M 的晶振输入，然后内部锁相环锁出相应的频率。这是 SOC 所有 CLOCK 的时钟的源。SOC 的所有总线及设备的时钟都是从 PLL 分频下来的。RK 平台主要 PLL 有：

图表 2‑1 PLL描述

PLL	子设备	用途	备注
APLL	CLOCK_CORE	CPU 的时钟	一般只给 CPU 使用，因为 CPU 会变频，APLL 会根据 CPU 要求的频率变化
DPLL	CLOCK_DDR	DDR 的时钟	一般只给 DDR 使用，因为 DDR 会变频，DPLL 会根据 DDR 要求变化
GPLL		提供总线、外设时钟做备份	一般设置在 594M 或者 1200M，保证基本的 100、200、300、400M 的时钟都有输出
CPLL		GMAC 或者其他设备做备份	一般可能是 400、500、800、1000M。或者是给 Lcdc 独占使用
NPLL		给其他设备做备份	一般可能是 1188M，或者给 Lcdc 独占使用

2.2.2 总线

我们 SOC 的总线有 ACLK_PERI、HCLK_PERI、PCLK_PERI、ACLK_BUS、HCLK_BUS、PCLK_BUS.（ACLK 用于数据传输，PCLK 跟 HCLK 一般是用于寄存器读写）
而区分 BUS 跟 PERI 主要是为了做高速和低速总线的区分，ACLK 范围 100-300M，PCLK 范围 50M~~150M，HCLK 范围 37M~~150M。BUS 下面主要是一些低速的设备，如 I2C、I2S、SPI 等，PERI 下面一般是 EMMC、GMAC、USB 等。不同的芯片在设计时会有一些差异。例如：对于某些对总线速度要求较高时，可能单独给此设备设计一个独立的 ACLK（如 ACLK_EMMC 或者 ACLK_USB 等）。
各个设备的总线时钟会挂在上面这些时钟下面，如下图结构：

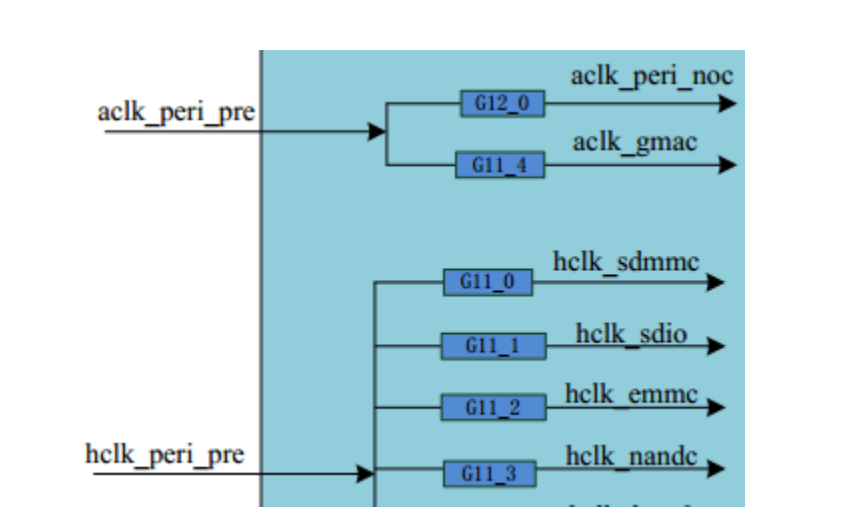

图表 2‑2 总线时钟结构

alt text

备注：
RK3399上设计将高速和低速总线彻底分开，分成高速：ACLK_PERIHP、HCLK_PERIHP、PCLK_PERIHP；低速：ACLK_PERILP0、HCLK_PERILP0、PCLK_PERILP0、HCLK_PERILP1、PCLK_PERILP1。这样做是为了功耗最优，根据不同的需求可以设置不同的总线频率。（具体每个设备在哪条总线下详细见时钟图）
可以参考（EMMC、GMAC、USB等有自己的ACLK）。

2.2.3 GATING

CLOCK 的框架中有很多的 GATING，主要是为了降低功耗使用，在一些设备关闭，CLOCK 不需要维持的时候，可以关闭 GATING，节省功耗。
RK CLOCK 的框架的 GATING 是按照树的结构，有父子属性。GATING 的开关有一个引用计数机制，使用这个计数来实现 CLOCK 打开时，会遍历打开其父 CLOCK。在子 CLOCK 关闭时，父 CLOCK 会遍历所有的子 CLOCK，在所有的子都关闭的时候才会关闭父 CLOCK。

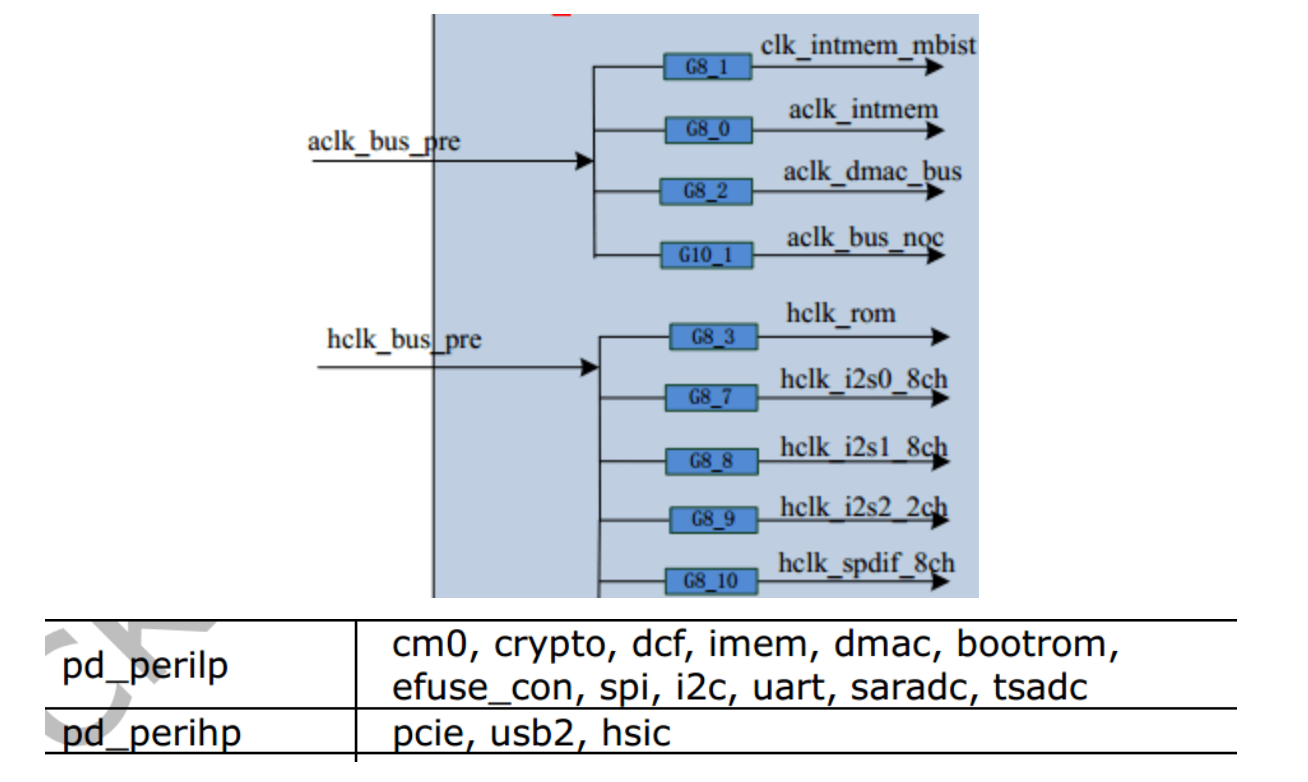

（如：I2S2 在使用的时候，必须要打开图中三个 GATING（如图 2-2），但是软件上只需要开最后一级的 GATING，时钟结构会自动的打开其 parent 的 GATING）

图表 2‑3 GATING示例图

alt text

2.3 时钟配置

2.3.1 时钟初始化配置

与LINUX3.10不同的，4.4内核以后时钟的初始化使用"of_clk_set_defaults"然后解析"assigned clocks"获取CLOCK的ID，然后获取CLOCK Name，解析"assigned-clock-parents"获取需要设置的 PARENT，解析"assigned-clock-rates"获取需要设置的频率。

频率
CLOCK TREE 初始化时设置的频率：

arch/arm64/dts/rockchip/rk33xx.dtsi
cru: clock-controller@ff760000 {
    compatible = "rockchip,rk3399-cru";
    reg = <0x0 0xff760000 0x0 0x1000>;
    #clock-cells = <1>;
    #reset-cells = <1>;
    assigned-clocks =
        <&cru ACLK_VOP0>, <&cru HCLK_VOP0>,
        <&cru ACLK_VOP1>, <&cru HCLK_VOP1>,
        <&cru ARMCLKL>, <&cru ARMCLKB>,
        <&cru PLL_GPLL>, <&cru PLL_CPLL>,
        <&cru PLL_NPLL>,
        <&cru ACLK_PERIHP>, <&cru HCLK_PERIHP>,
        <&cru PCLK_PERIHP>,
        <&cru ACLK_PERILP0>, <&cru HCLK_PERILP0>,
        <&cru PCLK_PERILP0>,
        <&cru HCLK_PERILP1>, <&cru PCLK_PERILP1>;
};
assigned-clock-rates =
    <400000000>, <200000000>,
    <400000000>, <200000000>,
    <816000000>, <816000000>,
    <594000000>, <800000000>,
    <1000000000>,
    <150000000>, <75000000>,
    <37500000>,
    <100000000>, <100000000>,
    <50000000>,
    <100000000>, <50000000>;

Parent
CLOCK TREE 初始化时设置的 PARENT：
注意：
Assinged的配置Parent和Rate时候，需要跟Assigned-Clocks一一对应，因为设置是按照Assigned Clocks的CLK ID进行查找并设置的。
Gating
CLOCK TREE 初始化时是否默认 Enable：
注意：对于没有默认初始化 Enable，且设备没有引用去 Enable 的时钟，在 CLOCK 初始化完成之后，会被关闭。
（1）常开 CLOCK：
需要在 clk-rk3xxx.c 中增加 Critical 配置，主要在 rk3399_cru_critical_clocks 中增加需要默认打开的 CLOCK Name，一旦增加 CLOCK 的计数被加1，后面这个 CLOCK 将不能被关闭。
（2）CLOCK 的定义时候增加 Flag 属性 CLK_IGNORE_UNUSED，这样即使这个 CLOCK 没有使用，在最后 CLOCK 关闭没有用的 CLOCK 时也不会关闭这个。但是在 CLOCK TREE 上看到的 Enable Cnt 还是 0，但是 CLOCK 是开启的。
（3）kernel 6.1 之后，常开 clk 有变化，有两种方式
常开所有 clk：

assigned-clock-parents =
    <&cru VPLL>, <&cru VPLL>,
    <&cru CPLL>, <&cru CPLL>,
    <&cru APLLL>, <&cru APLLB>,
    <&cru GPLL>, <&cru GPLL>,
    <&cru GPLL>,
    <&cru GPLL>, <&cru GPLL>;
static const char *const rk3399_cru_critical_clocks[] __initconst = {
    "aclk_usb3_noc",
    "aclk_gmac_noc",
    "pclk_gmac_noc",
    "pclk_center_main_noc",
    "aclk_cci_noc0",
    "aclk_cci_noc1",
    "clk_dbg_noc",
    "hclk_vcodec_noc",
    "aclk_vcodec_noc",
    "hclk_vdu_noc",
    "aclk_vdu_noc",
};
GATE(PCLK_PMUGRF_PMU, "pclk_pmugrf_pmu", "pclk_pmu_src", CLK_IGNORE_UNUSED,
RK3399_PMU_CLKGATE_CON(1), 1, GFLAGS),

指定常开某一个时钟，CLOCK 的定义时候增加 Flag 属性 CLK_IS_CRITICAL：

2.3.2 时钟 ID

LINUX4.4以上对 CLOCK 的操作都是引用 CLOCK ID，而 ID 如何获取？

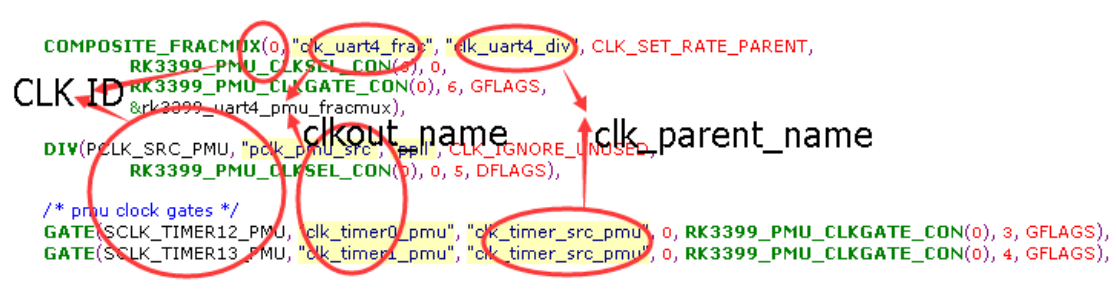

在 clk-rk3xxx.c 中找到需要控制的 CLOCK（可以通过 Name 查找）：

图表 2‑4 CLOCKID示例图

alt text

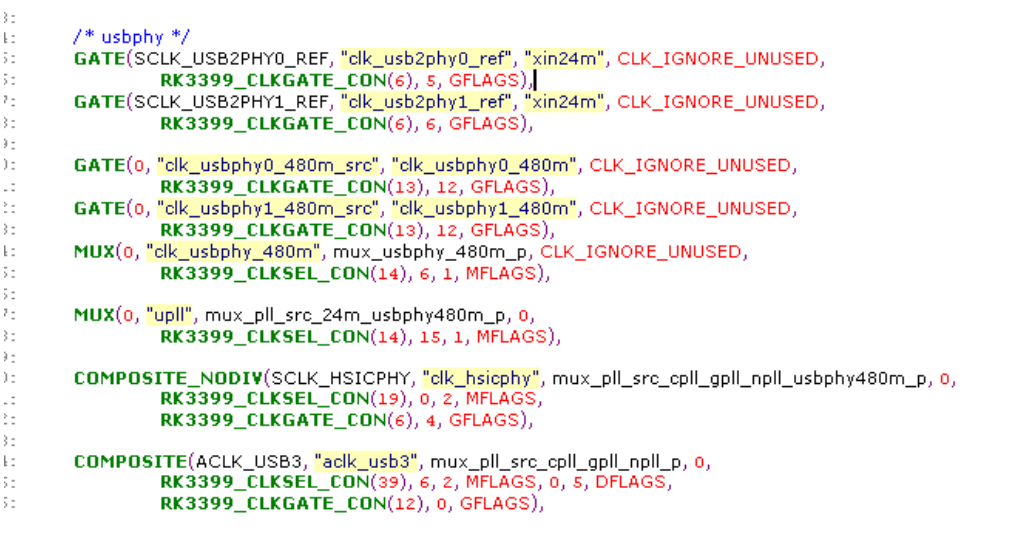

2.3.3 主要的 CLOCK 注册类型函数

常用的有如下几种：

GATE：描述 GATING，主要包括 CLOCK ID、类型、GATING 的寄存器偏移地址、BIT 位等。
MUX：描述 SELECT，主要包括 CLOCK ID、类型、MUX 的寄存器偏移地址、BIT 位等。
COMPOSITE：描述有 MUX、DIV、GATING 的 CLK，主要包括 CLOCK ID、类型、MUX、DIV、GATING 的寄存器偏移地址、BIT 位等。

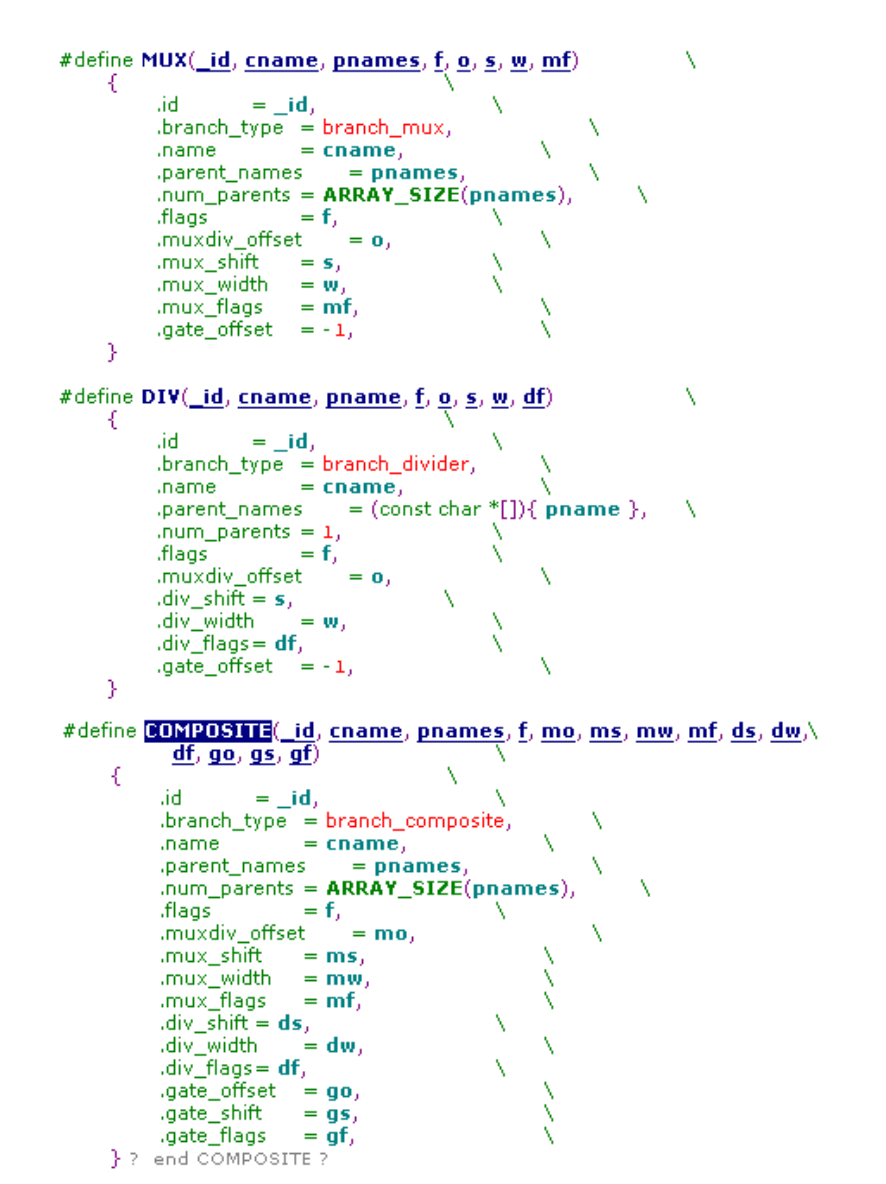

图表 2‑5 CLOCKTYPE示例图

alt text

图表 2‑6 CLOCKPARENT示例图

alt text

2.3.4 Driver 的时钟配置

获取 CLOCK 指针
- DTS 设备节点里添加 CLOCK 引用信息（推荐）
- DTS 设备节点里未添加 CLOCK 引用信息

2.4 CLOCK API 接口

2.4.1 主要的 CLOCK API

头文件
获取 CLOCK 指针

clocks = <&cru SCLK_TSADC>, <&cru PCLK_TSADC>;
clock-names = "tsadc", "apb_pclk";
dev->pclk = devm_clk_get(&pdev->dev, "tsadc");
dev->clk = devm_clk_get(&pdev->dev, "apb_pclk");
Driver code：
dev->pclk = devm_clk_get(NULL, "g_p_saradc");
dev->clk = devm_clk_get(NULL, "clk_saradc");
#include <linux/clk.h>
clk_prepare/clk_unprepare
clk_enable/clk_disable
clk_prepare_enable/clk_disable_unprepare
clk_get/clk_put
devm_clk_get/devm_clk_put
clk_get_rate/clk_set_rate
clk_round_rate
struct clk *devm_clk_get(struct device *dev, const char *id)（推荐使用，可以自动释放）
struct clk *clk_get(struct device *dev, const char *id)
static inline struct clk *devm_clk_get_optional(struct device *dev, const char *id)
static inline int __must_check devm_clk_bulk_get(struct device *dev, int num_clks, struct clk_bulk_data *clks)(推荐使用，整组获取，整组开关）
static inline int __must_check devm_clk_bulk_get_optional(struct device *dev, int num_clks, struct clk_bulk_data *clks)
static inline int __must_check devm_clk_bulk_get_all(struct device *dev, struct clk_bulk_data **clks)

准备/使能 CLOCK
可以使 clk_prepare_enable/clk_disable_unprepare，clk_prepare_enable/clk_disable_unprepare（或者 clk_enable/clk_disable）必须成对，以使引用计数正确。
注意：
prepare/unprepare，enable/disable 的说明：
这两套 API 的本质，是把 CLOCK 的启动/停止分为 Atomic 和 Non-atomic 两个阶段，以便于实现和调用。因此上面所说的“不会睡眠/可能会睡眠”，有两个角度的含义：一是告诉底层的 CLOCK Driver，请把可能引起睡眠的操作，放到 Prepare/Unprepare 中实现，一定不能放到 Enable/Disable 中；二是提醒上层使用 CLOCK 的 Driver，调用 Prepare/Unprepare 接口时可能会睡眠，千万不能在 Atomic 上下文（例如内部包含 Mutex 锁、中断关闭、Spinlock 锁保护的区域）调用，而调用 Enable/Disable 接口则可放心。
另外，CLOCK 的 Enable/Disable 为什么需要睡眠呢？这里举个例子，例如 Enable PLL CLOCK，在启动 PLL 后，需要等待它稳定。而 PLL 的稳定时间是很长的，这段时间要把 CPU 交出（进程睡眠），不然就会浪费 CPU。
最后，为什么会有合在一起的 clk_prepare_enable/clk_disable_unprepare 接口呢？如果调用者能确保是在 Non-atomic 上下文中调用，就可以顺序调用 prepare/enable、disable/unprepared，为了简单，Framework 就帮忙封装了这两个接口。
设置 CLOCK 频率
（返回值小于 0，设置 CLOCK 失败）

2.4.2 示例

DTS

int clk_prepare(struct clk *clk)
/*开时钟前调用，可能会造成休眠，所以把休眠部分放到这里，可以原子操作的放到enable里*/
void clk_unprepare(struct clk *clk)
/*prepare的反操作*/
int clk_enable(struct clk *clk)
/*原子操作，打开时钟，这个函数必须在产生实际可用的时钟信号后才能返回*/
void clk_disable(struct clk *clk)
/*原子操作，关闭时钟*/
clk_enable/clk_disable，启动/停止 clock。不会睡眠。
clk_prepare/clk_unprepare，启动 clock 前的准备工作/停止 clock 后的善后工作。可能会睡眠。
int clk_set_rate(struct clk *clk, unsigned long rate)（单位Hz）
tsadc: tsadc@ff260000 {
    compatible = "rockchip,rk3399-tsadc";
    reg = <0x0 0xff260000 0x0 0x100>;
    interrupts = <GIC_SPI 97 IRQ_TYPE_LEVEL_HIGH>;
    rockchip,grf = <&grf>;
    clocks = <&cru SCLK_TSADC>, <&cru PCLK_TSADC>;
    clock-names = "tsadc", "apb_pclk";
    assigned-clocks = <&cru SCLK_TSADC>;
};

Driver code

static int rockchip_thermal_probe(struct platform_device *pdev)
{
    .....
    thermal->reset = devm_reset_control_array_get(&pdev->dev, false, false);
    if (IS_ERR(thermal->reset)) {
        if (PTR_ERR(thermal->reset) != -EPROBE_DEFER)
            dev_err(&pdev->dev, "failed to get tsadc reset lines\n");
        return PTR_ERR(thermal->reset);
    }
    thermal->num_clks = devm_clk_bulk_get_all(&pdev->dev, &thermal->clks);
    if (thermal->num_clks < 1)
        return -ENODEV;
    error = clk_bulk_prepare_enable(thermal->num_clks, thermal->clks);
    if (error) {
        dev_err(&pdev->dev, "failed to prepare enable tsadc bulk clks: %d\n",
        error);
        return error;
    }
    ......
}
static int rockchip_thermal_remove(struct platform_device *pdev)
{
    .......
    clk_bulk_disable_unprepare(thermal->num_clks, thermal->clks);
    .......
}

2.5 CLOCK 调试

CLOCK DEBUGS:
打印当前时钟树结构：

cat /sys/kernel/debug/clk/clk_summary
get rate:
cat /sys/kernel/debug/clk_saradc/clk_rate
set rate:
echo 24000000 > /sys/kernel/debug/clk_saradc/clk_rate
打开 clk：
echo 1 > /sys/kernel/debug/clk_saradc/clk_enable_count
关闭 clk：
echo 0 > /sys/kernel/debug/clk_saradc/clk_enable_count
打开 clk(kernel 6.1)：
echo 1 > /sys/kernel/debug/clk_saradc/clk_prepare_enable
关闭 clk(kernel 6.1)：
echo 0 > /sys/kernel/debug/clk_saradc/clk_prepare_enable

CLOCK 设置节点：
节点命令：
TEST_CLK_OUT 测试：

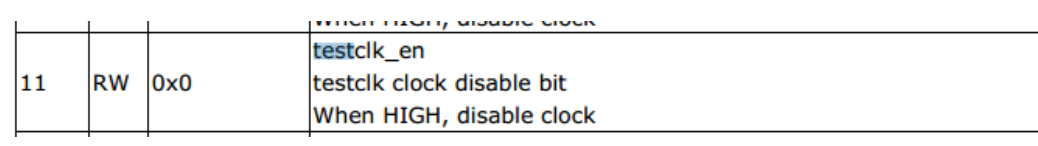

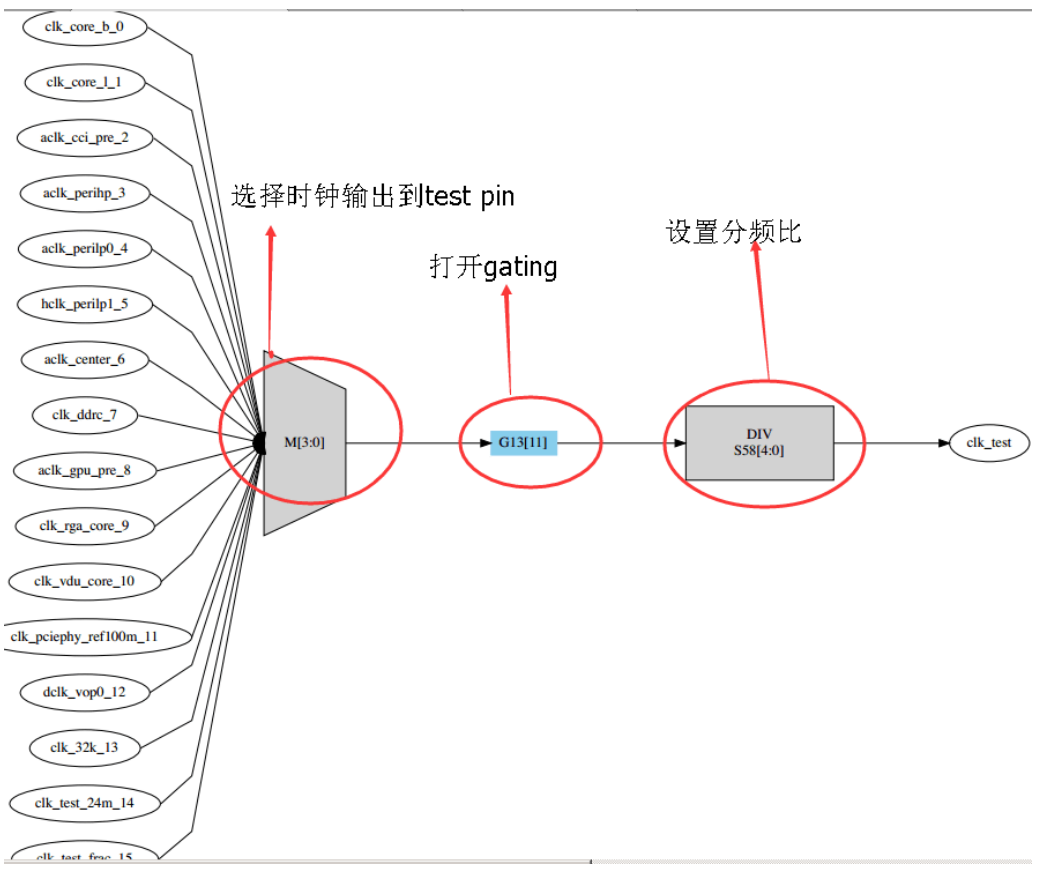

部分时钟是可以输出到 test_clk_out，直接测试 CLOCK 输出频率，用于确认某些时钟波形是否正常。配置方法（以 RK3399 为例）：

图表 2‑7 TESTCLK示例图

alt text

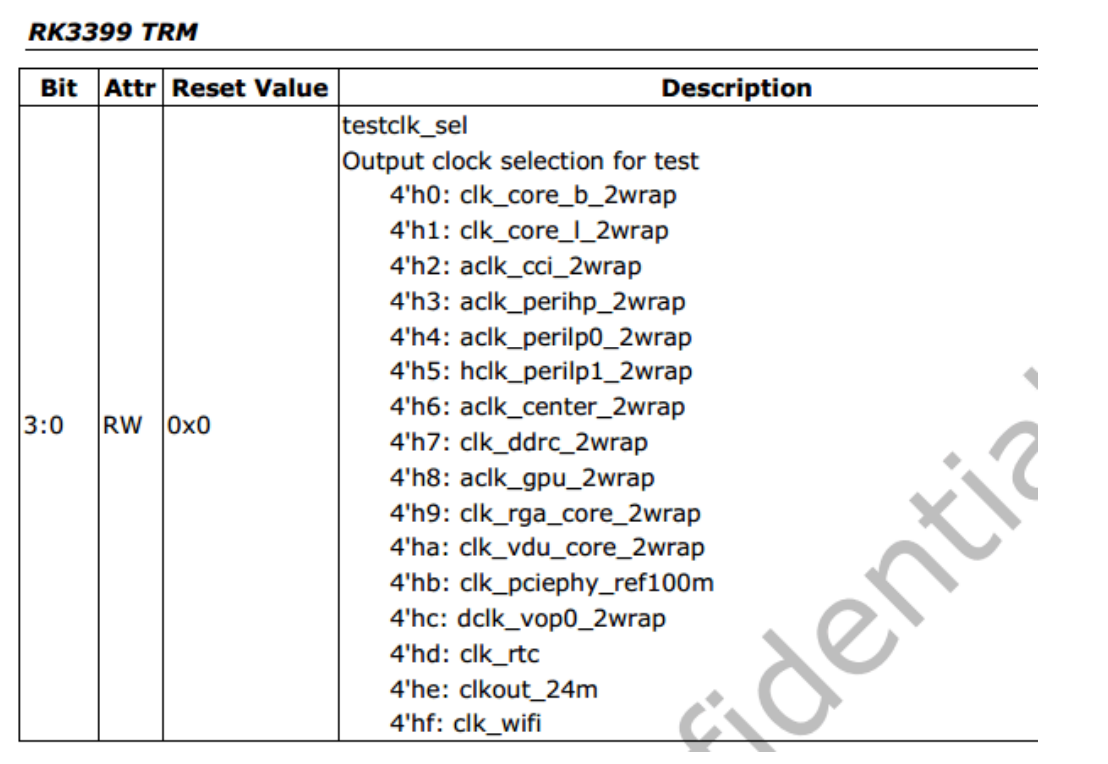

设置 CLOCK 的 MUX
CRU_MISC_CON
Address: Operational Base + offset (0x050c)

图表 2‑8 TESTCLOCK_MUX

alt text

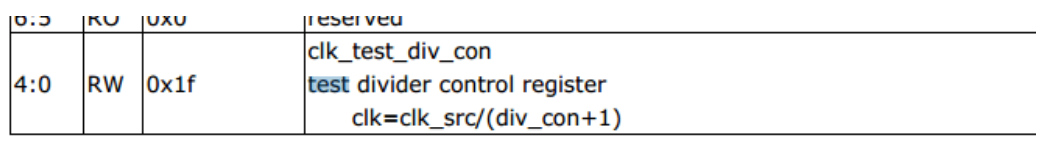

设置 CLOCK 的 DIV
CRU_CLKSEL58_CON
Address: Operational Base + offset (0x01e8)

图表 2‑9 TESTCLOCK_DIV

alt text

设置 CLOCK 的 GATING
CRU_CLKGATE13_CON
Address: Operational Base + offset (0x0334)

图表 2‑10 TESTCLOCK_GATE

alt text

3. 常见问题分析

3.1 PLL 设置

3.1.1 PLL 频率表格定义

static struct rockchip_pll_rate_table rk3399_pll_rates[] = {
    /* _mhz, _refdiv, _fbdiv, _postdiv1, _postdiv2, _dsmpd, _frac */
    RK3036_PLL_RATE(2208000000, 1, 92, 1, 1, 1, 0),
    RK3036_PLL_RATE(2184000000, 1, 91, 1, 1, 1, 0),
    RK3036_PLL_RATE(2160000000, 1, 90, 1, 1, 1, 0),
    RK3036_PLL_RATE(2136000000, 1, 89, 1, 1, 1, 0),
    RK3036_PLL_RATE(2112000000, 1, 88, 1, 1, 1, 0),
    RK3036_PLL_RATE(2088000000, 1, 87, 1, 1, 1, 0),
    RK3036_PLL_RATE(2064000000, 1, 86, 1, 1, 1, 0),
    RK3036_PLL_RATE(2040000000, 1, 85, 1, 1, 1, 0),
    RK3036_PLL_RATE(2016000000, 1, 84, 1, 1, 1, 0),
    RK3036_PLL_RATE(1992000000, 1, 83, 1, 1, 1, 0),
    RK3036_PLL_RATE(1968000000, 1, 82, 1, 1, 1, 0),
    RK3036_PLL_RATE(1944000000, 1, 81, 1, 1, 1, 0),
    RK3036_PLL_RATE(1920000000, 1, 80, 1, 1, 1, 0),
    RK3036_PLL_RATE(1896000000, 1, 79, 1, 1, 1, 0),
    RK3036_PLL_RATE(1872000000, 1, 78, 1, 1, 1, 0),
    RK3036_PLL_RATE(1848000000, 1, 77, 1, 1, 1, 0),
    RK3036_PLL_RATE(1824000000, 1, 76, 1, 1, 1, 0),
    RK3036_PLL_RATE(1800000000, 1, 75, 1, 1, 1, 0),
    RK3036_PLL_RATE(1776000000, 1, 74, 1, 1, 1, 0),
    RK3036_PLL_RATE(1752000000, 1, 73, 1, 1, 1, 0),
    RK3036_PLL_RATE(1728000000, 1, 72, 1, 1, 1, 0),
    RK3036_PLL_RATE(1704000000, 1, 71, 1, 1, 1, 0),
    RK3036_PLL_RATE(1680000000, 1, 70, 1, 1, 1, 0),
    RK3036_PLL_RATE(1656000000, 1, 69, 1, 1, 1, 0),
    RK3036_PLL_RATE(1632000000, 1, 68, 1, 1, 1, 0),
    RK3036_PLL_RATE(1608000000, 1, 67, 1, 1, 1, 0),
    RK3036_PLL_RATE(1600000000, 3, 200, 1, 1, 1, 0),
    RK3036_PLL_RATE(1584000000, 1, 66, 1, 1, 1, 0),
    RK3036_PLL_RATE(1560000000, 1, 65, 1, 1, 1, 0),
    RK3036_PLL_RATE(1536000000, 1, 64, 1, 1, 1, 0),
    RK3036_PLL_RATE(1512000000, 1, 63, 1, 1, 1, 0),
    RK3036_PLL_RATE(1488000000, 1, 62, 1, 1, 1, 0),
    RK3036_PLL_RATE(1464000000, 1, 61, 1, 1, 1, 0),
    RK3036_PLL_RATE(1440000000, 1, 60, 1, 1, 1, 0),
    RK3036_PLL_RATE(1416000000, 1, 59, 1, 1, 1, 0),
    RK3036_PLL_RATE(1392000000, 1, 58, 1, 1, 1, 0),
    RK3036_PLL_RATE(1368000000, 1, 57, 1, 1, 1, 0),
    RK3036_PLL_RATE(1344000000, 1, 56, 1, 1, 1, 0),
    RK3036_PLL_RATE(1320000000, 1, 55, 1, 1, 1, 0),
    RK3036_PLL_RATE(1296000000, 1, 54, 1, 1, 1, 0),
    RK3036_PLL_RATE(1272000000, 1, 53, 1, 1, 1, 0),
    RK3036_PLL_RATE(1248000000, 1, 52, 1, 1, 1, 0),
    RK3036_PLL_RATE(1200000000, 1, 50, 1, 1, 1, 0),
    RK3036_PLL_RATE(1188000000, 2, 99, 1, 1, 1, 0),
};

3.1.2 PLL 计算公式

如： VCO = 24M * 99 / 2 = 1188M
FOUT = 1188 / 2/ 1 = 594M
如果需要增加其他的 PLL 频率，按照上述公式补齐表格即可。
有一个 PLL 类型是特殊的，查表查不到，会自动去计算 PLL 的参数。如：
（注意：但是使用自动计算的时候，VCO 不能保证尽量大，如果对 PLL 的 jitter 有要求的不建议使用。）

RK3036_PLL_RATE(1104000000, 1, 46, 1, 1, 1, 0),
RK3036_PLL_RATE(1100000000, 12, 550, 1, 1, 1, 0),
RK3036_PLL_RATE(1008000000, 1, 84, 2, 1, 1, 0),
RK3036_PLL_RATE(1000000000, 1, 125, 3, 1, 1, 0),
RK3036_PLL_RATE( 984000000, 1, 82, 2, 1, 1, 0),
RK3036_PLL_RATE( 960000000, 1, 80, 2, 1, 1, 0),
RK3036_PLL_RATE( 936000000, 1, 78, 2, 1, 1, 0),
RK3036_PLL_RATE( 912000000, 1, 76, 2, 1, 1, 0),
RK3036_PLL_RATE( 900000000, 4, 300, 2, 1, 1, 0),
RK3036_PLL_RATE( 888000000, 1, 74, 2, 1, 1, 0),
RK3036_PLL_RATE( 864000000, 1, 72, 2, 1, 1, 0),
RK3036_PLL_RATE( 840000000, 1, 70, 2, 1, 1, 0),
RK3036_PLL_RATE( 816000000, 1, 68, 2, 1, 1, 0),
RK3036_PLL_RATE( 800000000, 1, 100, 3, 1, 1, 0),
RK3036_PLL_RATE( 700000000, 6, 350, 2, 1, 1, 0),
RK3036_PLL_RATE( 696000000, 1, 58, 2, 1, 1, 0),
RK3036_PLL_RATE( 676000000, 3, 169, 2, 1, 1, 0),
RK3036_PLL_RATE( 600000000, 1, 75, 3, 1, 1, 0),
RK3036_PLL_RATE( 594000000, 1, 99, 4, 1, 1, 0),
RK3036_PLL_RATE( 533250000, 8, 711, 4, 1, 1, 0),
RK3036_PLL_RATE( 504000000, 1, 63, 3, 1, 1, 0),
RK3036_PLL_RATE( 500000000, 6, 250, 2, 1, 1, 0),
RK3036_PLL_RATE( 408000000, 1, 68, 2, 2, 1, 0),
RK3036_PLL_RATE( 312000000, 1, 52, 2, 2, 1, 0),
RK3036_PLL_RATE( 297000000, 1, 99, 4, 2, 1, 0),
RK3036_PLL_RATE( 216000000, 1, 72, 4, 2, 1, 0),
RK3036_PLL_RATE( 148500000, 1, 99, 4, 4, 1, 0),
RK3036_PLL_RATE( 106500000, 1, 71, 4, 4, 1, 0),
RK3036_PLL_RATE(  96000000, 1, 64, 4, 4, 1, 0),
RK3036_PLL_RATE(  74250000, 2, 99, 4, 4, 1, 0),
RK3036_PLL_RATE(  65000000, 1, 65, 6, 4, 1, 0),
RK3036_PLL_RATE(  54000000, 1, 54, 6, 4, 1, 0),
RK3036_PLL_RATE(  27000000, 1, 27, 6, 4, 1, 0),
{ /* sentinel */ },
};

VCO = 24M * FBDIV / REFDIV (450M ~ 2200M)
/VCO越大jitter越小，功耗越大; REFDIV越小PLL LOCK时间越短/
FOUT = VCO / POSTDIV1/ POSTDIV2 /
/* POSTDIV1 >= POSTDIV2*/

3.2 部分特殊时钟的设置

3.2.1 LCDC 显示相关的时钟

LCDC 的 DCLK 是根据当前屏幕的分辨率决定的，所以不同产品间会有很大差异。所以 RK 平台上 LCDC 的 DCLK 一般是独占一个 PLL 的。由于要独占一个 PLL，所以这个 PLL 的频率会根据屏的要求变化。所以一般此 PLL 要求是可以自动计算 PLL 参数的。而且一些其他对时钟有要求的时钟尽量不要挂在此 PLL 下面。如下表中：

图表 3‑1 DCLK分配图

产品名称	PLL
RK303X	独占 CPLL
RK312X	独占 CPLL
RK322X	独占 HDMIPHY PLL
RK3288X	独占 CPLL
RK3368	独占 NPLL
RK3399	支持双显独占 CPLL和VPLL
RK3568	支持3个port，独占HPLL和VPLL
RK3588	支持4个port，独占V0PLL，还有2个HDMIPHYPLL
RK3576	支持3个port，独占VPLL，还有1个HDMIPHYPLL
RK3506	支持1个port，就近分频

对于显示的 CLOCK 的设置，不同的平台差异很大，在此以 RK322X 和 RK3288 为例。
RK322X：
使用 HDMIPHY PLL 给 DCLK LCDC，所以就比较简单，DCLK LCDC 需要多少，就按照 HDMIPHY 输出多少的时钟就可以了，这个是 HDMIPHY 内部实现 PLL 的锁相输出。
RK3288：
RK3288 的就比较麻烦了，虽然也是 CPLL 独占使用，但是 CPLL 下面还有其他的时钟，而且 3288 是支持双显，也就是有 DCLK_LCDC0 和 DCLK_LCDC1，一个做主显一个做 HDMI 显示。主显跟 HDMI 显示都跟实际屏的分辨率有关系，所以理论上需要两个独立的 PLL 的，但是 3288 设计上只有一个 PLL 给显示用，那么我们就只能要求主显的是可以修改 CPLL 的频率，满足任意分辨率的屏，而另一个 lcdc 只能在当前 GPLL 和 CPLL 已有的频率下分频出就近的频率。
RK3399：
VPLL是给HDMI使用的，也就是做HDMI显示的VOP的DCLK需要绑定在VPLL上，并且DCLK和VPLL频率是1:1关系。另一个VOP绑定在CPLL。Dts可以如下配置：

&vopb_rk_fb {
    assigned-clocks = <&cru DCLK_VOP0_DIV>;
    assigned-clock-parents = <&cru PLL_VPLL>;
};
&vopl_rk_fb {
    assigned-clocks = <&cru DCLK_VOP1_DIV>;
    assigned-clock-parents = <&cru PLL_CPLL>;
};

VOP0给HDMI

&vopb_rk_fb {
    assigned-clocks = <&cru DCLK_VOP0_DIV>;
    assigned-clock-parents = <&cru PLL_CPLL>;
};
&vopl_rk_fb {
    assigned-clocks = <&cru DCLK_VOP1_DIV>;
    assigned-clock-parents = <&cru PLL_VPLL>;
};

3.2.2 小数分频

I2S、UART 等有小数分频的。对于小数分频设置时有一个要求，就是小数分频的频率跟小数分频的 Parent 有一个 20 倍的关系，如果不满足 20 倍关系，输出的 CLOCK 会有较大的抖动及频偏。

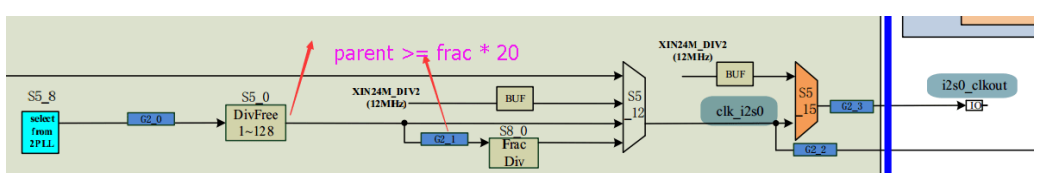

图表 3‑2 小数分频时钟示意图

alt text

3.2.3 以太网时钟

对于以太网的时钟，一般要求是精准的，百兆以太网要求 50M 精准的频率，千兆以太网要求 125M 精准的频率。一般有以太网需求的，PLL 也要是精准的时钟输出。如果说当前的时钟方案由于其他的原因不能出精准的时钟，那么以太网就要使用外部时钟晶振。这个是根据项目需求及实际的产品方案定的。

3.2.4 PLL 参数时钟多路径输入

RK3576、RK3506 PLL的参考时钟支持原晶振输入和新增IO输入。主要配合音频功能使用，做同步使用，详细使用方法请联系我们支持。

Clock

1. 方案概述​

1.1 概述​

1.2 重要概念​

1.3 时钟方案​

1.4 总体流程​

1.5 代码结构​

2. CLOCK 开发指南​

2.1 概述​

2.2 时钟的相关概念​

2.2.1 PLL​

2.2.2 总线​

2.2.3 GATING​

2.3 时钟配置​

2.3.1 时钟初始化配置​

2.3.2 时钟 ID​

2.3.3 主要的 CLOCK 注册类型函数​

2.3.4 Driver 的时钟配置​

2.4 CLOCK API 接口​

2.4.1 主要的 CLOCK API​

2.4.2 示例​

2.5 CLOCK 调试​

3. 常见问题分析​

3.1 PLL 设置​

3.1.1 PLL 频率表格定义​

3.1.2 PLL 计算公式​

3.2 部分特殊时钟的设置​

3.2.1 LCDC 显示相关的时钟​

3.2.2 小数分频​

3.2.3 以太网时钟​

3.2.4 PLL 参数时钟多路径输入​

1. 方案概述

1.1 概述

1.2 重要概念

1.3 时钟方案

1.4 总体流程

1.5 代码结构

2. CLOCK 开发指南

2.1 概述

2.2 时钟的相关概念

2.2.1 PLL

2.2.2 总线

2.2.3 GATING

2.3 时钟配置

2.3.1 时钟初始化配置

2.3.2 时钟 ID

2.3.3 主要的 CLOCK 注册类型函数

2.3.4 Driver 的时钟配置

2.4 CLOCK API 接口

2.4.1 主要的 CLOCK API

2.4.2 示例

2.5 CLOCK 调试

3. 常见问题分析

3.1 PLL 设置

3.1.1 PLL 频率表格定义

3.1.2 PLL 计算公式

3.2 部分特殊时钟的设置

3.2.1 LCDC 显示相关的时钟

3.2.2 小数分频

3.2.3 以太网时钟

3.2.4 PLL 参数时钟多路径输入
