K1 Pro M.2接口说明
一、M.2接口
M.2是计算机内部扩展卡及相关连接器的外观尺寸与针脚的电气接口规范。采用了全新的物理布局和连接器,以取代PCI Express(PCIE)及mSATA接口标准。M.2具有灵活的物理规范,允许更多种类的模块宽度与长度,并与更高级的接口相配,使M.2比mSATA更适合日常应用,尤其是用于超级本或平板电脑等设备的固态硬盘。
M.2是由 PCI-SIG 和 SATA-IO 标准组织所开发,PCI-SIG M.2 和 SATA Rev. 3.2 规格中皆有其定义。原本称为 NGFF (Next Generation Form Factor),随后于 2013 年正式重命名为 M.2。
详细介绍请参考Wikipedia。
常见的M.2接口有以下四种
不同类型的接口对应的插针形态以及引脚定义也是不一样的。
引脚定义如下:
- KEY-A引脚定义
- KEY-B引脚定义
- KEY-E引脚定义
- KEY-M引脚定义
K1 Pro板载M.2接口

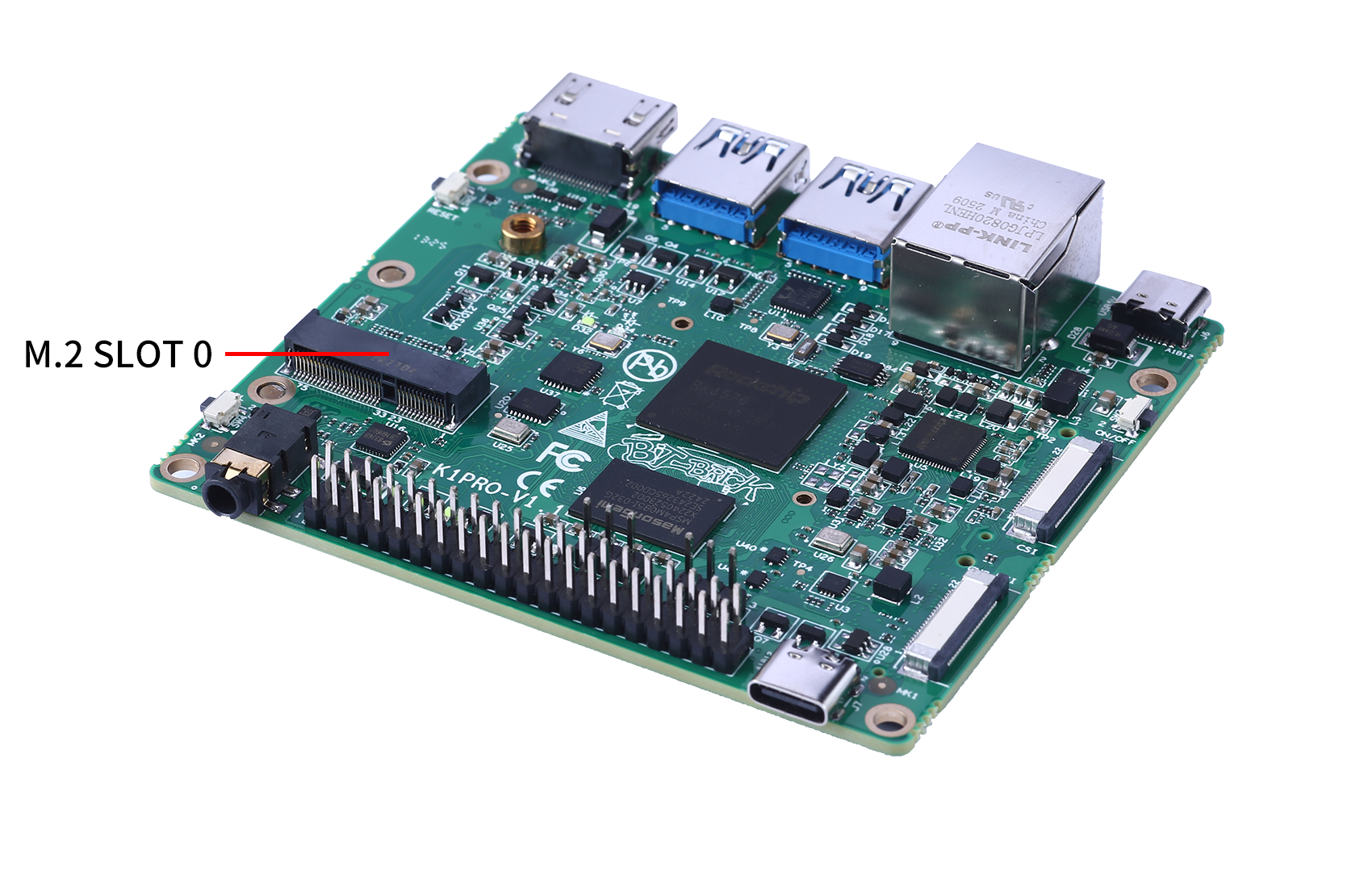

K1 Pro板载集成三个M.2的接口,如下图所示
