K1 Pro 显示接口说明

K1 Pro主板支持HDMI和MIPI DSI2接口定义的LCD显示屏作为图形输出接口。

图1 处理器显示子系统框图

图1 处理器显示子系统框图

1.HDMI​

高清多媒体接口（High Definition Multimedia Interface，HDMI [1]）是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。HDMI可用于机顶盒、DVD播放机、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备。HDMI可以同时发送音频和视频信号，由于音频和视频信号采用同一条线材，大大简化系统线路的安装难度。

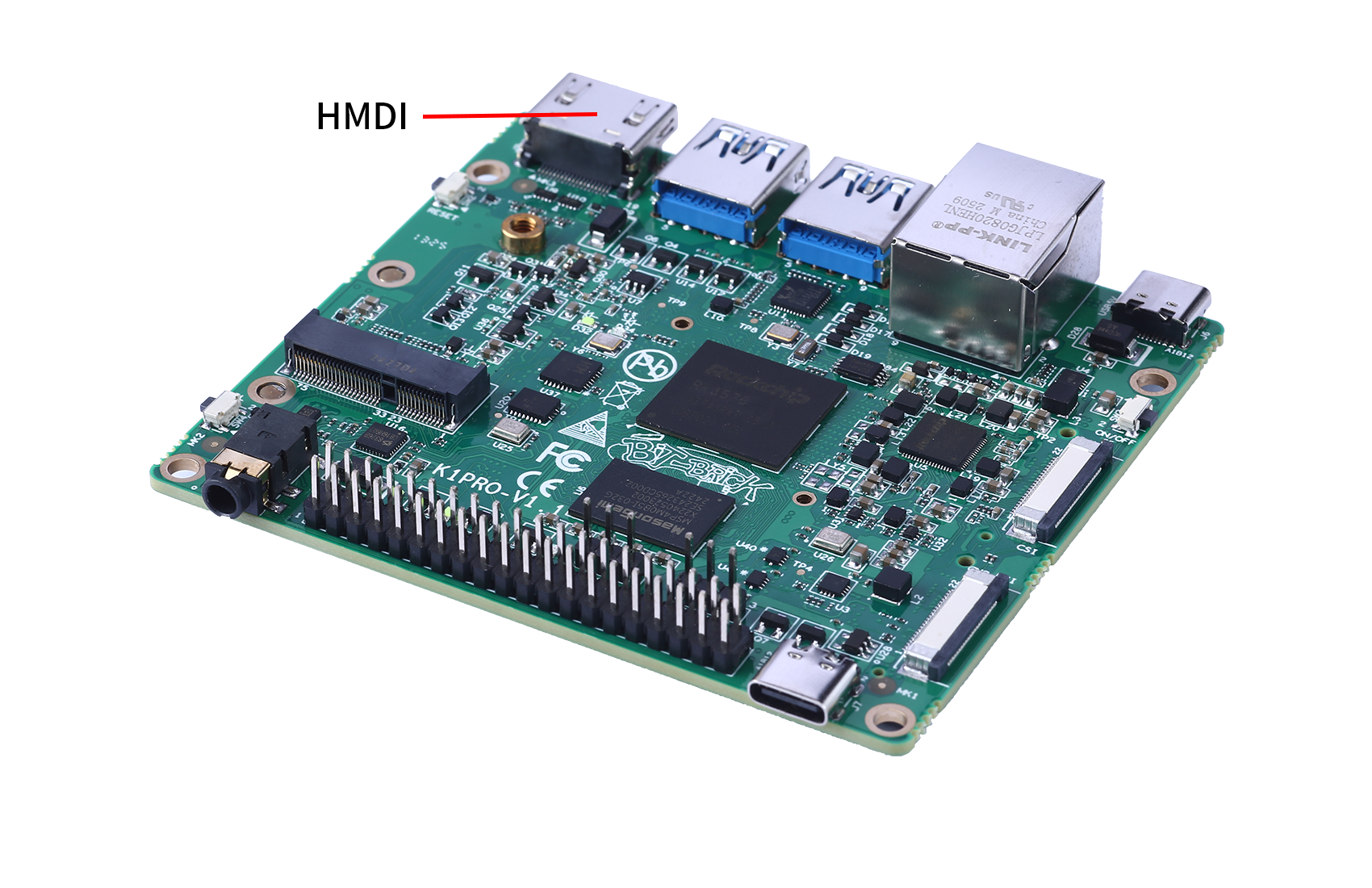

图1 K1 Pro板载MIPI DSI接口

K1 Pro 支持HDMI2.1版本，最大分辨率支持4K@120fps。其主要特点如下：

  • Compliant with HDMI Specification v1.4
  • HDMI v2.1
  • Supports up to 4K@120Hz
  • Output data format: RGB/YUV444/YUV422/YUV420 8/10-bit
  • Supports CEC (Consumer Electronic Control) and ARC (Audio Return Channel) HDCP v2.3 and HDCP v1.4

图2 HDMI 发送框图

图2 HDMI 发送框图

你可以直接使用标准的HDMI线将K1和显示器连接（如果显示的接口不是HDMI的，你可以购买HDMI转换器，比如HDMI转DP等）

图2 HDMI 发送框图

你可以从以下链接找到更多关于HDMI的详细信息：

HDMI Wikipedia

HDMI Official

2.MIPI DSI​

MIPI联盟，即移动产业处理器接口（Mobile Industry Processor Interface 简称MIPI）联盟。MIPI（移动产业处理器接口）是MIPI联盟发起的为移动应用处理器制定的开放标准和一个规范。是2003年由ARM，TI，ST，Nokia等公司成立的联盟。MIPI协议被广泛应用于各种嵌入式图像设备中，如智能手机，VR，智能可穿戴设备等。DSI则是处理器与显示模块之间的高速接口。

关于MIPI DSI的详细规范可以参考：

MIPI DSI Specifications

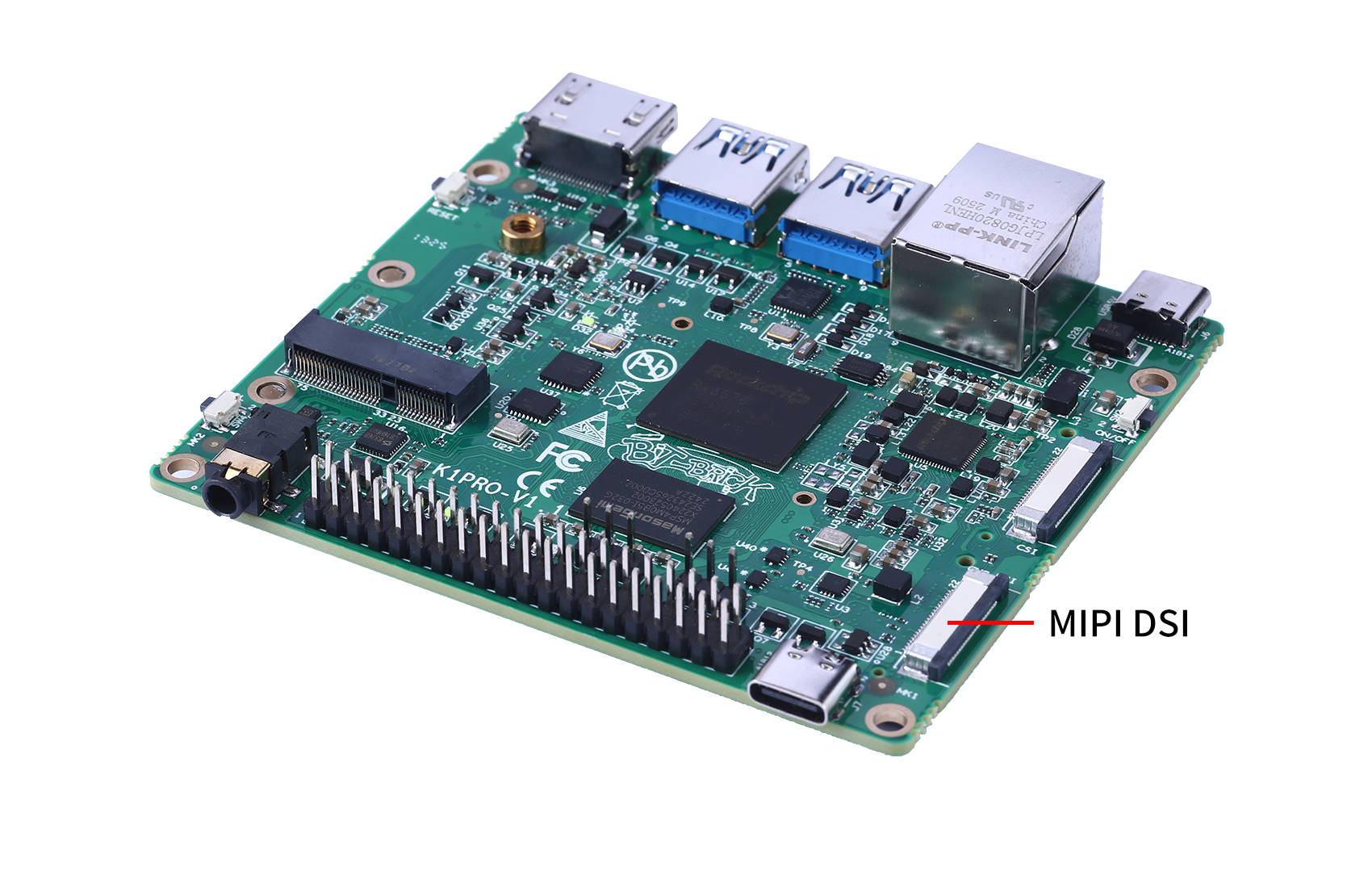

Figure 3 K1 pro Onboard MIPI DSI Interface

图3 K1板载MIPI DSI接口

K1 Pro主板集成了一个支持MIPI DSI的显示接口用来支持屏幕的显示。其特性如下：

  • One MIPI DSI-2 v1.1 interface with D-PHY v2.0 or C-PHY v1.1
  • Supports 4 data lanes on D-PHY
  • Supports 3 data trios on C-PHY
  • Supports up to 2560x1600@60Hz
  • Supports RGB (up to 10bit) data format
